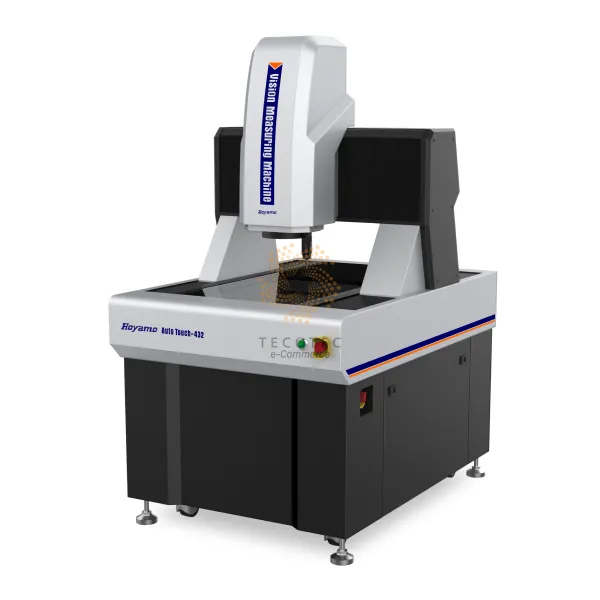

Kính hiển vi đo lường tự động 3D Hoyamo AutoTouch862

Kính hiển vi đo lường tự động 3D Hoyamo AutoTouch862 - Ảnh 2

Kính hiển vi đo lường tự động 3D Hoyamo AutoTouch862

Name: Kính hiển vi đo lường tự động 3D Hoyamo AutoTouch862 | TECOSTORE.VN
Brand: Hoyamo
SKU: AutoTouch862
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: AutoTouch862 Danh mục: Kính hiển vi - Microscope, Thiết bị kiểm tra không phá hủy - NDT Thẻ: AutoTouch862 Hoyamo, Hoyamo Thương hiệu: Hoyamo

Mô tả
Thông số kỹ thuật

Cấu trúc kiểu cầu chuyển động, phôi đo được cố định;
Bốn trục CNC được điều khiển vòng đóng hoàn toàn tự động, tự động đo lường;
Chân đế và trục bằng đá hoa cương, độ ổn định tốt;
Thang đo tuyến tính nhập khẩu, độ phân giải là 0.1 µm, vít bi mài và động cơ servo AC, v.v. để đảm bảo độ chính xác và ổn định của hệ thống chuyển động;
Camera màu HD nhập khẩu đáp ứng nhu cầu quan sát rõ nét, đo đạc chính xác;
Ống kính zoom cơ giới có độ phân giải cao 6.5x, nhân đôi chính xác và chỉ cần chỉnh sửa pixel một lần
Đèn LED chiếu sáng bề mặt ánh sáng lạnh 5 vòng 8 đoạn và đèn LED chiếu sáng đường viền song song có thể lập trình, điều chỉnh độ sáng tự động.
Được trang bị đầu dò MCP nhập khẩu để thực hiện phép đo 3D;
Phần mềm đo iMeasuring 4.2 với chức năng mạnh mẽ và hoạt động dễ dàng để tăng cường kiểm soát chất lượng;
Mô-đun cảm biến laser tùy chọn. Máy có thể được tùy chỉnh theo yêu cầu của khách hàng.

Hành trình trục X/Y: 800 x 600 mm
Hành trình trục Z: 200 mm
Thang đo tuyến tính trục X/Y/Z-3: Độ phân giải thang đo tuyến tính 0.1 µm: 0.1 um
Chế độ dẫn hướng: Dẫn hướng tuyến tính chính xác, dẫn hướng thanh trượt kép hai rãnh.
Chế độ hoạt động: Cần điều khiển, chuột, chương trình phát hiện tự động.
Độ chính xác:

Trục XY: ≤1.5 + L/200 µm
Trục ≤4 + L/200 µm

Độ lặp lại: ±2 µm
Hệ thống video:

Camera CCD màu độ nét cao 1/1.8", hệ thống định vị hình ảnh
Ống kính thu phóng nhấp chuột có động cơ 6.5X
Độ phóng đại quang học: 0.7X-4.5X
Độ phóng đại video: 20X~129X (màn hình 21.5”)

Trường nhìn: Độ phóng đại - Màn hình CCD 1/1.8"

0.7x: 12.86 x 10.29 x 7.71 mm
1x: 9.00 x 7.20 x 5.40 mm
2.0x: 4.50 x 3.60 x 2.70 mm
3.0x: 3.00 x 2.40 x 1.80 mm
4x: 2.25 x 1.80 x 1.35 mm
4.5x: 2.00 x 1.60 x 1.20 mm

Hệ thống chiếu sáng

Đường viền: Đèn LED chiếu sáng đường viền song song
Bề mặt: Đèn LED chiếu sáng bề mặt 5 vòng 8 đoạn có thể điều chỉnh vô cấp 0 ~ 255

Phần mềm đo lường: Tiêu chuẩn: Phần mềm đo hoàn toàn tự động iMeasuring 4.2
Tải trọng: 25 kg
Môi trường làm việc: Nhiệt độ 20℃ ± 1℃, phạm vi độ ẩm <1℃/giờ, độ ẩm 30 ~ 80%, rung <0.002 g, <15 Hz
Nguồn cấp: 220 V/50 Hz/10 A
Kích thước (R x S x C): 2000 x 1200 x 1650 mm
Kích thước đóng gói: 2300 x 1700 x 2000 mm
Trọng lượng: 2000 Kg
Phụ kiện tiêu chuẩn:
