Kính hiển vi đo lường Mitutoyo Series QS-L3017ZB

Kính hiển vi đo lường Mitutoyo Series QS-L3017ZB - Ảnh 2

Kính hiển vi đo lường Mitutoyo Series QS-L3017ZB

Name: Kính hiển vi đo lường Mitutoyo Series QS-L3017ZB | TECOSTORE.VN
Brand: Mitutoyo
SKU: QS-L3017ZB
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: QS-L3017ZB Danh mục: Kính hiển vi - Microscope, Thiết bị kiểm tra không phá hủy - NDT Thẻ: Mitutoyo, QS-L3017ZB Mitutoyo Thương hiệu: Mitutoyo

Mô tả

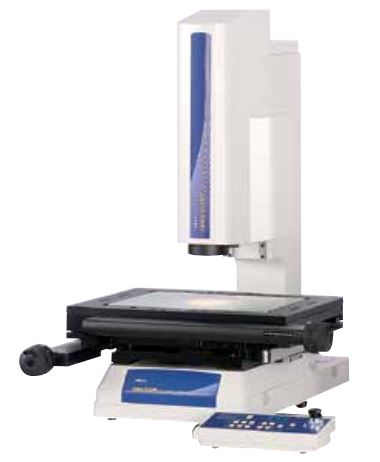

Kính hiển vi đo lường Mitutoyo Series 359

DÒNG SẢN PHẨM 359 – Hệ thống đo lường thủ công

TÍNH NĂNG

Bố trí đèn bề mặt, đường viền và vòng sợi quang cho phép người dùng thiết lập ánh sáng QS để đáp ứng cho các nhu cầu đo lường khác nhau.
Mạnh mẽ với phần mềm QSPAK dựa trên Windows® cung cấp hàng loạt chức năng đo lường và phân tích.
Các chức năng bao gồm: tự động lấy nét, phát lại phép đo, tìm cạnh với chỉ một click, hiển thị đồ họa, 48 lệnh macro khác nhau và chức năng so khớp mẫu cho một vài bộ phận chức năng.
Quan sát bề mặt mô hình của nhiều loại phôi một cách tuyệt vời.
Độ phân giải 0.1µm và phạm vi trục Z 150mm.
Thu phóng nguồn giúp thay đổi độ phóng đại nhanh chóng.
Khả năng bố trí đèn cho phép thay đổi ánh sáng để phù hợp với yêu cầu của phôi.

Hệ thống nhả nhanh trên bàn soi cho phép chuyển đổi tức thì giữa chuyển động thô và tinh.
Chức năng điều hướng nhanh cho phép người dùng lặp lại các phép đo một cách nhanh chóng

Kính hiển vi đo lường Mitutoyo Series 359

THÔNG SỐ KỸ THUẬT

Mã đặt hàng	QS-L2010ZB	QS-L3017ZB	QS-L2010ZB
Phạm vi (trục X / trục Y / trục Z)	8″ x 4″ x 6″ / 200 x 100 x 150mm	12″ x 6.7″ x 6″ / 300 x 170 x 150m	8″ x 4″ x 6″ / 200 x 100 x 150mm
Độ phân giải	0.1µm
Thang chia độ	Bộ mã hóa tuyến tính
Độ chính xác đo lường ( ở 20°C và phóng đại 3.0x)	Y: (2.5+20L/1000)µm Z: (5+40L/1000)µm
bộ phận nhận diện hình ảnh	máy ảnh màu CMOS 1/2″ 3 MP
Bố trí đèn (Halogen)	Đèn đồng trục, đèn vòng sợi quang, đèn bàn soi
kích thước kính bàn soi	9.84 x 5.91″ (250 x 150 mm)	14.57 x 9.45″ (370 x 240 mm	17.32 x 9.45″ (440 x 240 mm)
chiều cao phôi tối đá	6″ / 150mm
Trọng lượng tải tối đá trên bàn soi	22 lbs / 10 kg	44 lbs / 20 kg	33 lbs / 15 kg
Kích thước (W x D x H)	25″ x 30″ x 28″ / 624 x 769 x 722 mm	27″ x 33″ x 36″ / 682 x 837 x 916 mm	30″ x 33″ x 37″ / 757 x 837 x 930 mm
Máy chính	158.7 lbs / 72 kg	308.6 lbs /140 kg	321.9 lbs / 146 kg

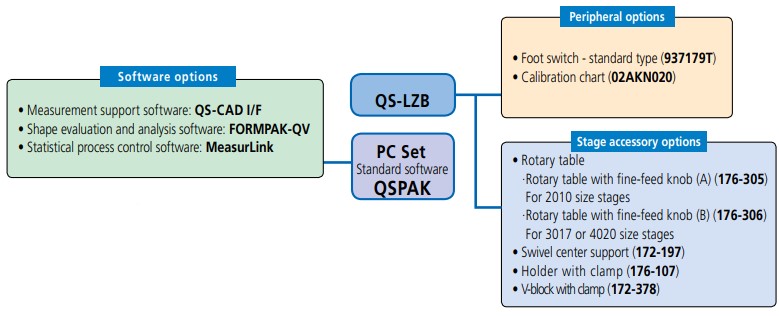

Sơ đồ hệ thống

Tỷ lệ phóng đại hệ thống quang học có thể sử dụng cho QS-LZB

Tổng độ phóng đại Tầm ngắm	29X 8.8×6.6	38X 6.8×5.1	49X 5.2×3.9	58X 4.4×3.3	87X 2.9×2.2	116X 2.2×1.6	145X 1.7×1.3	202X 1.2×0.9
Khoảng cách vật-vật kính QS-LZB (mm)

Tổng độ phóng đại hiển thị trong bảng trên là giá trị tham khảo được hiển thị ở trạng thái cửa sổ mặc định khi sử dụng màn hình LCD 22 inch

Bố trí đèn

Trong quá trình đo tự động, chương trình một phần cung cấp khả năng điều khiển tự động đối với hệ thống chiếu sáng, do đó cung cấp sự cân bằng cần thiết giữa thân thiện với con người và độ hiệu quả cao
