Mô tả

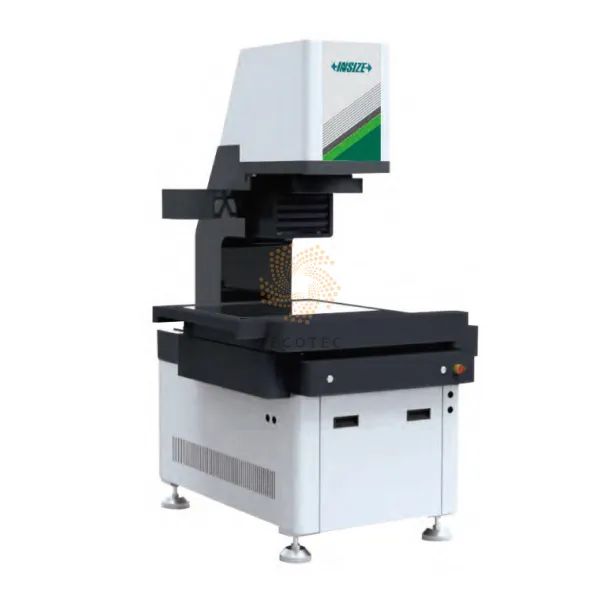

Kính hiển vi đo lường cỡ lớn Insize QMS-A450
- Một hoặc nhiều phôi có thể được đo bằng một thao tác.
- Có thể đặt phôi ở bất kỳ vị trí nào.
- Tự động lấy nét và thực hiện đo.
THÔNG SỐ KỸ THUẬT
| Mã đặt hàng | QMS-A450 | ||
|---|---|---|---|
| Thấu kính quang học | Thấu kính viễn tâm kép trường kép có độ méo thấp | ||
| Dải đo | Trường nhìn rộng | Trường nhìn hẹp | |
| 500 x 400 mm | 430 x 350 mm | ||
| Độ chính xác | Không có ghép nối | ±3 µm | ±1 µm |
| Có ghép nối | ±(5+0.02L) µm | ±(3+0.02L) µm | |
| Độ lặp lại | Không có ghép nối | ±1 µm | ±0.5 µm |
| Có ghép nối | ±2 µm | ±1.5 µm | |
| Dải hành trình (X x Y x Z) | 350 x 250 x 200 mm | ||
| Độ phóng đại | 3.6X | 14.2X | |
| Độ sâu trường nhìn | 4 mm | 0.7 mm | |
| Kích thước điểm ảnh đơn | 16.9 µm | 5 µm | |
| Hệ thống chiếu sáng | Chiếu sáng bề mặt | Đèn chiếu sáng dọc, ánh sáng trắng vòng góc cao Đèn chiếu sáng dọc, 4 vùng ánh sáng vòng góc thấp và trung bình Đèn chiếu sáng dọc, hình tròn (có hướng), đèn xanh lá (điện) | |
| Ánh sáng truyền | Đèn chiếu sáng viễn tâm, đèn xanh lá | ||
| Ánh sáng đồng trục (tùy chọn) | Đèn chiếu sáng dọc, đèn trắng | ||
| Kích thước bàn kính | 520 x 420 mm | ||
| Thời gian đo | <2 giây | ||
| Dữ liệu đo | Đo 2D | ||
| Máy tính | I7-6700, bộ nhớ 64G, SSD 480G | ||
| Môi trường hoạt động | Nhiệt độ: 20°C ± 2°C Độ ẩm tương đối: 30%-80% Độ rung: <0.002 g Nhỏ hơn 15 Hz | ||
| Nguồn cấp | 220 V, 50 Hz, 1200 W | ||
| Kích thước (D x R x C) | 1060 x 824 x 1818 mm | ||
| Khối lượng | 800 kg | ||
