Mô tả

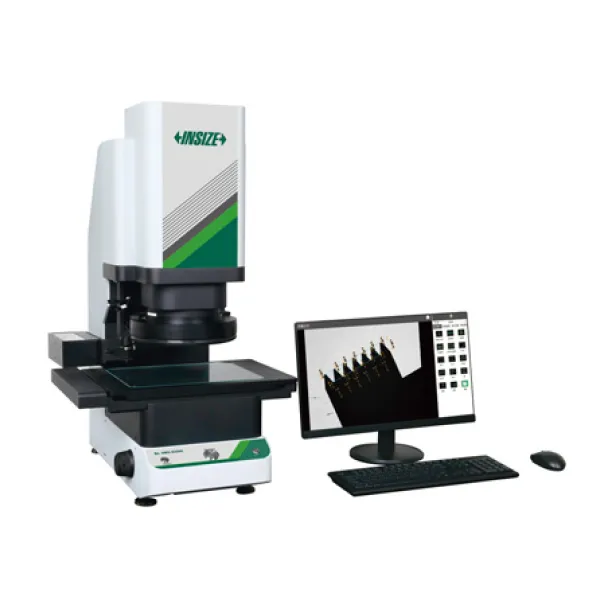

Kính hiển vi đo lường Insize QMS-A

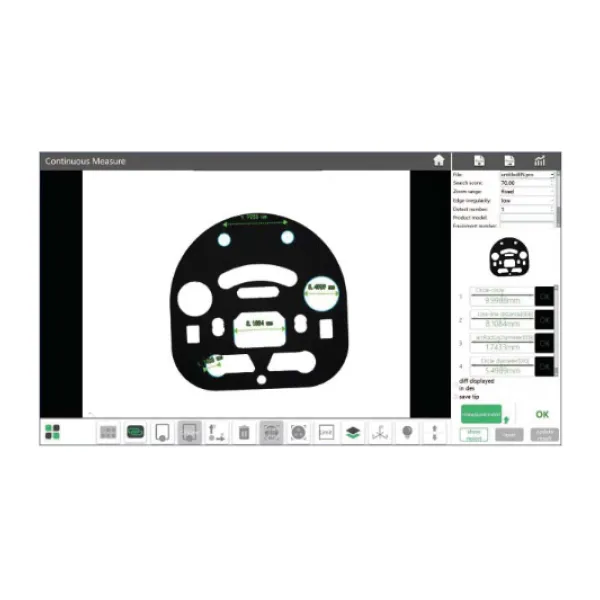

- Một hoặc nhiều phôi có thể được đo bằng một thao tác

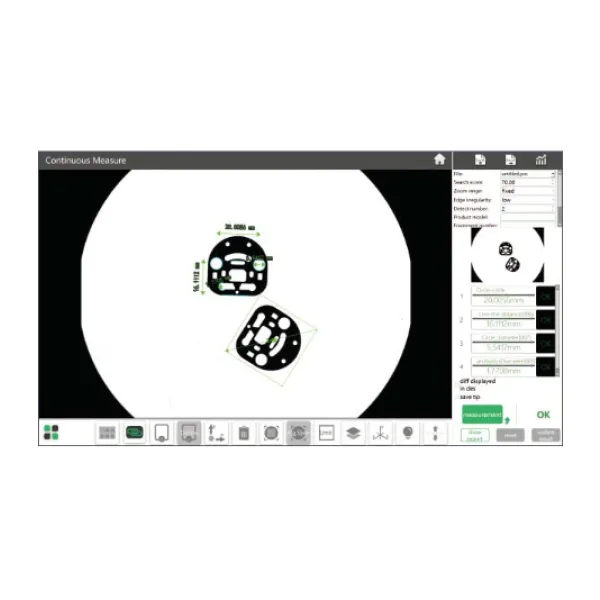

- Đặt phôi ở bất kỳ vị trí nào
- Lấy nét và đo lường tự động
TRỌN BỘ GIAO HÀNG
| Máy chính | 1 chiếc |
|---|---|
| Máy tính | 1 chiếc |
| Đĩa phần mềm | 1 chiếc |
PHỤ KIỆN TÙY CHỌN
| Chiếu sáng đồng trục | QMS-23-A1 |
|---|---|
| Đĩa phần mềm truyền dữ liệu | QMS-23-D |
| Đĩa phần mềm nhập CAD | QMS-23-C |
| Cảm biến laser | QMS-43-SJ |
THÔNG SỐ KỸ THUẬT
| Mã đặt hàng | QMS-A110 | QMS-A315 | ||
|---|---|---|---|---|
| Ống kính quang học | Thấu kính có độ sai thấp, viễn tâm trường đơn | Thấu kính viễn tâm kép có độ sai thấp trường kép | ||
| Trường nhìn rộng | Trường nhìn hẹp | |||
| 100 x 80 mm | 25 x 20 mm | |||
| Dải đo | 100 x 63 mm | 300 x 200 mm | 230 x 130 mm | |
| Độ chính xác | Có nối ghép | ±3 μm | ±3 μm | ±1 μm |
| Không nối ghép | ±(5 + 0.02 L) μm | ±(3 + 0.02 L) μm | ||
| Độ lặp lại | Có nối ghép | ±1 μm | ±1 μm | ±0.5 μm |
| Không nối ghép | ±2 μm | ±1.5 μm | ||
| Dải hành trình | Trục Z 75 mm | 205 x 125 x 75 mm | ||
| Kích thước bàn soi | 150 x 150 mm | 318 x 268 mm | ||
| Khối lượng tối đa của phôi | 5 kg | |||
| Thời gian đo | dưới 2 giây | |||
| Dữ liệu đo | đo lường 2D | |||
| Nguồn cấp | 220 V, 50 Hz, 600 W | |||
| Hệ thống chiếu sáng | Chiếu sáng viễn tâm | Có thể điều chỉnh, điều khiển lập trình | ||
| Chiếu sáng vòng | 4 đèn vòng tròn Led trắng độ sáng cao, đèn Led xanh lục góc thấp 360°, có thể điều chỉnh, điều khiển lập trình | |||
| Chiếu sáng đồng trục | Đèn Led trắng có độ đồng nhất cao, diện tích lớn | |||
| Điều kiện môi trường | Nhiệt độ: 20° C ± 2° C, Độ ẩm tương đối: 30%~80%, Độ rung: <0.002 g, nhỏ hơn 15 Hz | |||
| Kích thước | 560 x 234 x 685 mm | 532 x 497 x 766 mm | ||
| Khối lượng | 45 Kg | 60 Kg | ||
