Mô tả
TM-505B/1005B

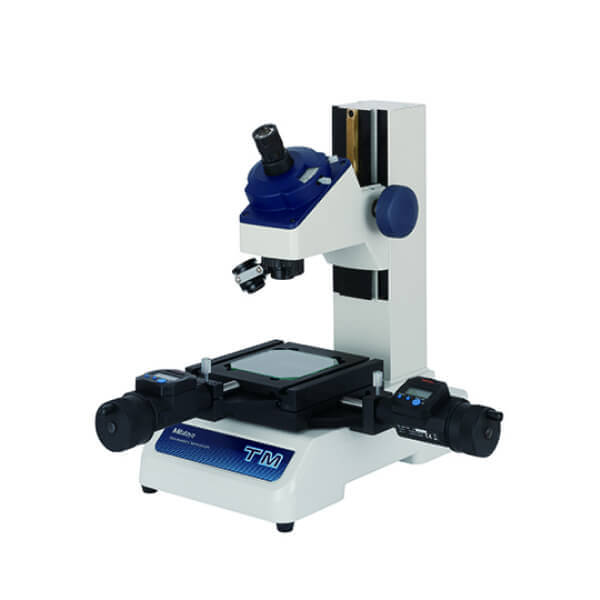

SERIES 176 — Kính hiển vi đo kiểm dụng cụ cắt
Mitutoyo TM Series là kính hiển vi đo dụng cụ cắt rất phù hợp để đo kích thước và góc của kim loại được gia công. Nó cũng có thể được sử dụng để kiểm tra hình dạng của vít và bánh răng bằng cách gắn một kẻ ô tùy chọn. Thân máy nhỏ gọn nên lý tưởng để sử dụng tại nơi có không gian hạn chế.
TÍNH NĂNG
- Việc đo góc được thực hiện dễ dàng bằng cách xoay đĩa chia góc để căn chỉnh kẻ ô chữ thập với hình ảnh phôi.
- Có thể điều chỉnh cường độ chiếu sáng.
- Các phụ kiện tiêu chuẩn đi kèm tạo ra độ phóng đại tổng thể là 30X. Có thể thay đổi độ phóng đại từ 20 – 200X bằng cách sử dụng vật kính và/hoặc thị kính tùy chọn.
TM-A505B
THÔNG SỐ KỸ THUẬT
| Mã sản phẩm số | TM-505B | TM-A505B | TM-1005B | TM-A1005B | |
|---|---|---|---|---|---|
| Mã đặt hàng | 176-818A | 176-820A | 176-819A | 176-821A | |
| Vật kính | Phụ kiện tiêu chuẩn: 2X, Tùy chọn: 5X, 10X | ||||
| Đầu kính hiển vi | Chiều cao tối đa của phôi | 4.53″/115mm | 4.21″/107mm | ||
| Thiết bị chiếu sáng | Chiếu sáng truyền qua | Điều chỉnh độ sáng vô cấp, Nguồn sáng LED trắng, Với bộ lọc màu xanh lá cây | |||
| Chiếu sáng bề mặt | Loại nguồn đơn xiên, Điều chỉnh độ sáng vô cấp, Nguồn sáng LED trắng | ||||
| Bàn soi hành trình chéo | Dải đo | 2″ x 2″/50×50mm | 4″ x 2″/100×50mm Một khối đo 2 ‘/50mm tùy chọn được yêu cầu để đo toàn dải đo. Một khối CERA được khuyên dùng.) | ||
| Kích thước bàn đế | 6″ x 6 /152×152mm | 9.44″ x 6″/240×152mm | |||
| Diện tích sử dụng của bàn soi kính | 3.8″ x 3.8″/96×96mm | 6″ x 3.8″/154×96mm | |||
| Phương pháp đo tuyến tính | Đầu panme tùy chọn | Đầu panme có bao gồm | Đầu panme tùy chọn | Đầu panme có bao gồm | |
| Độ phân giải | N/A | .00005″/1µm | N/A | .00005″/1µm | |
| Dải hành trình của đầu chỉnh tinh | N/A | 2″/50mm | N/A | 2″/50mm | |

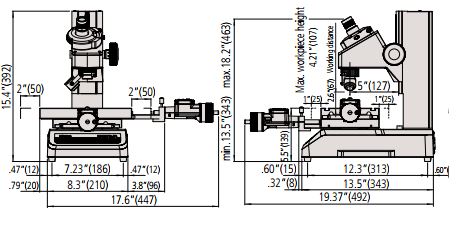

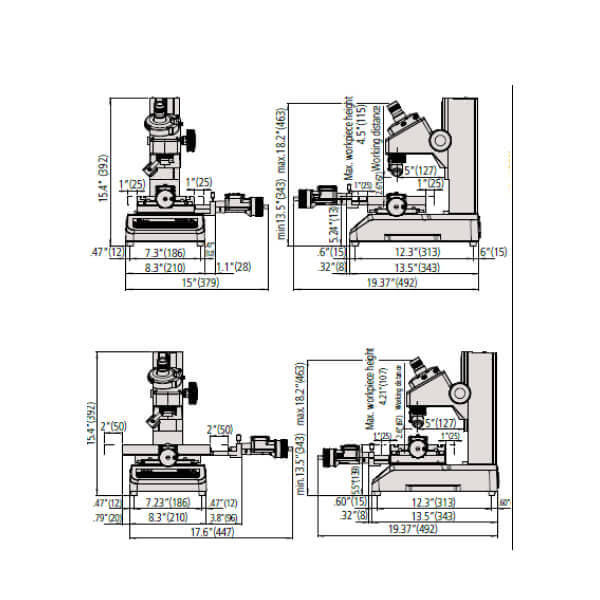

KÍCH THƯỚC
Đơn vị: inch(mm)
TM-505B
TM-1005B
Thông số kỹ thuật
| Ống quang học |
|
|---|---|
| Thước đo góc thị kính |
|
| Thị kính (176-116) |
|
| Vật kính (176-138) |
|
| Tổng độ phóng đại |
|
| Chiếu sáng truyền qua |
|
| Chiếu sáng phản xạ |
|
| Nguồn cấp | 120 V AC, 50/60Hz |
| Nguồn tiêu thị | 4.2W |
| Khối lượng | TM-505B: Approx. 30.8 lbs. (14kg) TM-1005B: Approx. 33 lbs. (15kg) |
Phụ kiện tùy chọn
- 176-115:Thị kính 10X (trường số: 13mm)
- 176-116:Bộ ống kính chiếu 15X (phụ kiện tiêu chuẩn)
- 176-117:Thị kính 20X (trường số: 10mm)
- 176-138:Vật kính, 2X (W.D. 67mm, N.A. 0.07) (phụ kiện tiêu chuẩn)
- 176-139:Vật kính, 5X (W.D.: 33mm, N.A.: 0.10)
- 176-137:Vật kính, 10X (W.D.: 14mm, N.A.: 0.14)
- 164-163:Đầu panme điện tử
(dải đo: 50mm, vạch chia: 0.001mm) - 164-164:Đầu panme điện tử (dải đo: 2”/50mm, vạch chia: .00005”/0.001mm)
- 152-390:Đầu panme cho trục X
(dải đo: 25mm, vạch chia: 0.005mm) - 152-389:Đầu panme cho trục Y
(dải đo: 25mm, vạch chia: 0.005mm) - 152-392:Đầu panme cho trục Y
(dải đo: 1”, vạch chia: .0001”) - 152-391:Đầu panme cho trục Y
(dải đo: 1”, vạch chia: .0001”) - 611201-531:Khối đo hình chữ nhật (1″)
- 611202-531:Khối đo hình chữ nhật (2″)
- 176-204:Đồng hồ so cơ khí được gắn vào để đo trục Z
- 959149:Cáp SPC (2 m) cho đầu panme điện tử
Phụ kiện bàn soi và cố định
- 990561:Kẹp phôi (2 chiếc./set)
- 176-106:Bàn quay cho TM-505B (đường kính khả dụng.: 66mm)
- 172-196:Bàn quay cho TM-1005B (đường kính khả dụng: 100mm)
- 176-105:Hỗ trợ định tâm xoay cho TM-505B
(đường kính phôi tối đa: 2.7”/70mm) - 172-197:Hỗ trợ định tâm xoay cho TM-1005B
(đường kính phôi tối đa: 3.1″/ 80mm) - 172-378:Khối V có kẹp
(Đường kính phôi tối đa: 1″/ 25mm) - 176-107:Gá đỡ có kẹp
Thiết bị chiếu sáng
- 176-344A:Đèn chiếu sáng sợi phân đôi
- 64AAB214:Đèn LED vòng biến thiên
- 176-208A:Đèn LED chiếu sáng tròn
Đường chữ thập
- 176-126:Đường chữ thập 90° đứt nét (phụ kiện tiêu chuẩn)
- 176-111:Đường tròn đồng tâm
(đường kính lên tới ø4mm, 0.05mm) - 176-135:Đường tròn đồng tâm (đường kính lên tới ø.2″, .01″)
- 176-114:góc 60°
Thước đo góc thị kính
Đèn PLED vòng
64AAB214
Tham khảo Bản tin số (2190) để biết thêm chi tiết
