SERIES 176 — Kính hiển vi đo lường
Kính hiển vi đo lường MF có thể được kết hợp với thiết bị thị giác của Mitutoyo để tăng hiệu suất và quản lý dữ liệu trên PC, nâng cao hơn nữa hiệu quả đo và năng suất.
TÍNH NĂNG
- Quan sát với hình ảnh dựng đứng sắc nét và có độ phân giải cao và trường nhìn rộng
- Đo độ chính xác cao nhất trong cùng loại (và phù hợp với JIS B 7153)
- Dòng ML, vật kính khẩu đọ số cao được thiết kế đặc biệt cho dòng MF (loại khoảng cách làm việc dài)

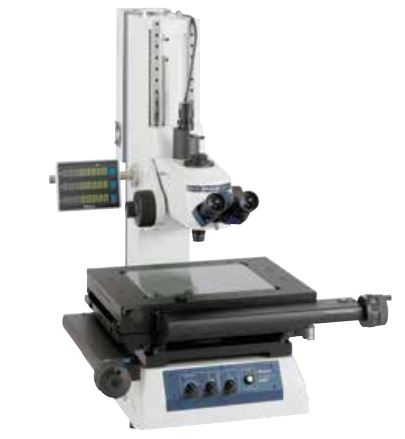

MF-B2017D
Dải hành trình bàn soi XY: 8 x 6.6″/200 x 170mm
(với ống nhòm 2 mắt tùy chọn)
- Có thể lựa chọn đơn vị chiếu sáng (phản xạ / truyền qua) từ bóng đèn LED hoặc bóng halogen cường độ cao (yêu cầu lựa chọn)
- Màng chắn khẩu độ có thể thay đổi (phản xạ / truyền qua) cho phép đo lường quan sát trong khi triệt tiêu nhiễu xạ ánh sáng
- Nhiều loại giai đoạn tiêu chuẩn hóa với kích thước lên đến 400 × 200mm
- Cơ chế nhả nhanh hữu ích để di chuyển giai đoạn nhanh chóng khi đo phôi có kích thước hoặc số lượng lớn
- Tay cầm thô/mịn được trang bị tiêu chuẩn ở cả hai bên cho phép lấy nét và đo quan sát chính xác bất kể tay
- Quan sát thị kính có độ phóng đại cao lên đến 2000 ×
- Kính hiển vi đo tiêu chuẩn có nhiều loại phụ kiện tùy chọn bao gồm bộ phận thị lực và các máy ảnh CCD kỹ thuật số khác nhau
Sử dụng mũi khoan dạng trượt tùy chọn với ngàm 2 thấu kính (tùy chọn đặt tại nhà máy)

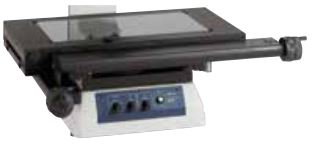

Lựa chọn bàn soi XY dựa vào dải hành trình
1010D: 4×4″/100x100mm
2010D: 8×4″/200x100mm
2017D: 8×6.7″/200x170mm
3017D:12 x 6.6″/ 300 x 170mm
4020D:16 x 8″/ 400 x 200mm
THÔNG SỐ KỸ THUẬT
| Mã sản phẩm số (kích thước bàn soi XY) | 1010D | 2010D | 2017D | 3017D | 4020D | |
|---|---|---|---|---|---|---|
| Mã đặt hàng | MF-A | 176-861-10 | 176-862-10 | 176-863-10 | 176-864-10 | 176-865-10 |
| MF-B | 176-866-10 | 176-867-10 | 176-868-10 | 176-869-10 | 176-870-10 | |
| Dải hành trình của bàn soi XY | 4 x 4″ 100 x 100mm |
8 x 4″ 200 x 100mm |
8 x 7″ 200 x 170mm |
12 x 7″ 300 x 170mm |
16 x 8″ 400 x 200mm |
|
| Dải hành trình trục Z | 6″/150mm | 8.7″/220mm | ||||
| Phương pháp lấy nét | Lấy nét bằng tay (Lấy nét thô: 30mm/vòng, lấy nét tinh: 0,2mm/vòng) | |||||
| Phương pháp đo lường | Bộ mã hóa tuyến tính (mô hình 2 trục: trục X/Y, mô hình 3 trục: trục X/Y/Z) | |||||
| Độ phân giải (có thể chuyển đổi) | .0001″ / .00005″ / .00001″ (0.001mm/0.0005mm/0.0001mm) | |||||
| Độ chính xác (tại 20˚C) | Trục XY: (2,2 + 0,02L) µm, L = Chiều dài đo (mm) khi không tải, JIS B 7153 | |||||
| Độ chính xác chỉ thị (ở 20˚C) | Trục Z: (5 + 0,04L) µm, L = Chiều dài đo (mm), (loại MF-B) | |||||
| Chức năng nổi | Trục X và Y với cơ chế nhả nhanh | |||||
| Kích thước bàn soi XY | 11 x 11″ 280 x 280mm |
14 x 11″ 350 x 280mm |
16.1 x 13.4″ 410 x 342mm |
20.07 x 13.4″ 510 x 342mm |
24″ x 13.4″ 610 x 342mm |
|
| Kích thước tấm kính khả dụng | 7 x 7″ 180 x 180mm |
10 x 6″ 250 x 150mm |
10.6 x 9.4″ 270 x 240mm |
14.5 x 9.4″ 370 x 240mm |
17.3 x 9.4″ 440 x 240mm |
|
| Chức năng xoay | – | ±5˚ (trái) | ±3˚ (trái) | |||
| Tải tối đa của bàn soi | 22lbs/10kg | 44lbs/20kg | 33lbs /15kg | |||
| Chiều cao phôi tối đa | 6″/150mm | 8.7″/220mm | ||||
Lựa chọn loại máy MF (bắt buộc chọn lựa)
| 1010 | 2010 | 2017 | 3017 | 4020 | Bộ đếm | Bàn soi cơ giới hóa | Optics | |
|---|---|---|---|---|---|---|---|---|
| A | 176-861-10 | 176-862-10 | 176-863-10 | 176-864-10 | 176-865-10 | X,Y | Thủ công | BF |
| B | 176-866-10 | 176-867-10 | 176-868-10 | 176-869-10 | 176-870-10 | X,Y,Z | Thủ công | BF |
| J | – | – | 176-891A | 176-892A | 176-893A | X,Y,Z | Chỉ trục Z | BF |
Ví dụ: MF-A1010D cho kết quả là phần số 176-861-10
Đơn vị chiếu sáng (bắt buộc chọn lựa)
| Thiết bị chiếu sáng áp dụng | LED | Halogen |
|---|---|---|
| Mã đặt hàng | 176-445A | 176-447A |
Lựa chọn ống mắt (bắt buộc chọn lựa)
| Ống nhóm một mắt với thị kính 10X | 176-392 |
|---|---|
| Ống nhòm 2 mắt với thị kính 10X | 176-445A |

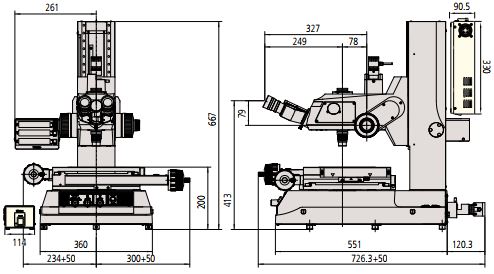

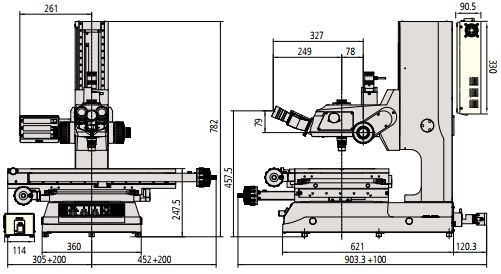

KÍCH THƯỚC
Đơn vị: inch(mm)
Thông số kỹ thuật
| Ống quang học |
|
|---|---|
| Hình ảnh quan sát |
|
| Loại quan trắc |
|
| Thị kính |
|
| Vật kính |
|
| Nguồn sáng |
|
| Chiếu sáng truyền qua |
|
| Chiếu sáng phản chiếu |
|
| Thiết bị hiển thị | |
| Số lượng trục |
|
| Độ phân giải |
|
| Chức năng |
|
| Bàn soi |
|
| Nguồn tiêu thị | 45W LED, 160W Halogen, 120V AC, 50/60 Hz |
| Khối lượng |
|
Các tùy chọn bóng đèn LED và Halogen để chiếu sáng truyền qua và phản xạ
(Chung cho MF D và MF-U D)
Bộ chiếu sáng LED truyền qua (Chung cho Dòng MF/MF-U)
Bộ chiếu sáng LED phản xạ (đối với Dòng MF)
Bộ chiếu sáng LED phản xạ (đối với Dòng MF-U)
CHiếu sáng đèn LED
Chiếu sáng đèn Halogen
Màn hình kỹ thuật số khả năng hiển thị cao
(Chung cho MF D và MF-U D)
Mặt trước của màn hình
Mặt sau của màn hình
Phụ kiện tùy chọn
-
176-392:Ống nhòm một mắt với thị kính 10X
-
176-393:Ống nhòm 2 mắt với bộ thị kính 10X
-
378-866:Bộ thị kính 10X (đường kính trường nhìn.: 24mm)
-
378-857:Bộ thị kính 15X (đường kính trường nhìn: 16mm)
-
378-858:Bộ thị kính 20X (đường kính trường nhìn.: 12mm)
-
375-043:Thước đo góc thị kính (10X)
-
176-313:Thước đo góc thị kính điện tử (10X)
-
375-036-2:Vật kính 1X (W.D.: 61mm, N.A.: 0.03)
-
375-037-1:Vật kính 3X (W.D.: 77mm, N.A.: 0.09) (phụ kiện tiêu chuẩn
-
375-034-1:Vật kính 5X (W.D.: 61mm, N.A.: 0.13)
-
375-039:Vật kính 10X (W.D.: 51mm, N.A.: 0.21)
-
375-051:Vật kính 20X (W.D.: 20mm, N.A.: 0.42)
-
375-052:Vật kính 50X (W.D.: 13mm, N.A.: 0.55)
-
375-053:Vật kính 100X (W.D.: 6mm, N.A.: 0.7)
-
176-370-1::Mũi khoan kiểu trượt (2 ngàm, parfocal)
-
176-370-2:Mũi khoan kiểu trượt (2 ngàm, điều chỉnh kích thước)
-
12AAA643:Bộ lọc màu ND2 (truyền / bề mặt)
-
12AAA644:Bộ lọc màu ND8 (truyền / bề mặt)
-
12AAA645:Bộ lọc GIF (truyền / bề mặt) (phụ kiện tiêu chuẩn)
-
12AAA646:Bộ lọc màu LB80 (truyền / bề mặt)
-
375-054:Bộ chuyển đổi máy ảnh 0,5X (với bộ chuyển đổi ngàm C)
-
970441:Bộ chuyển đổi ngàm C
-
513667:Bóng đèn Halogen (12V, 50W)
-
12BAB345:Bóng đèn halogen (loại tuổi thọ cao, 12V, 50W)
-
176-308:Chân đế giảm rung
-
176-309:Giá đỡ
-
375-056:Bàn soi panme
-
12AAA165:Bộ làm sạch ống kính
-
12AAA846:Công tắc chân
-
382951:Vỏ vinyl (phụ kiện tiêu chuẩn) 2010 trở xuống
-
12BAM841:Vỏ vinyl 2017 hoặc lớn hơn
Thiết bị chiếu sáng
-
176-367-2A:Đèn LED vòng
-
176-343A:Đèn chiếu sáng quang học đôi
-
176-366A:Đèn chiếu sáng sợi quang vòng
-
12AAG806:Bộ lọc màu GIF (dành cho đèn chiếu sáng sợi quang)
-
12AAG807:Bộ lọc màu LB80 (cho đèn chiếu sáng sợi quang)
Phụ kiện bàn soi và cố định
-
176-107:Gá đỡ có kẹp
-
172-378:Khối V có kẹp
(đường kính phôi tối đa: 1″/ 25mm) -
172-197:Hỗ trợ định tâm xoay1
(đường kính phôi tối đa: 3.1″/ 80mm) -
176-305:Bàn soi quay với núm nạp tốt cho các kiểu máy 1010D / 2010D
-
172-306:Bàn soi quay với núm tiếp liệu tốt cho các mẫu 2017D / 3017D / 4020D
1Bộ chuyển đổi ngàm cố định (176-310) là bắt buộc cho mã sản phẩm 2010D.
Bộ chuyển đổi ngàm cố định (176-304) là bắt buộc cho các mã sản phẩm 2017D/3017D/4020D.
QM-Data200
đơn vị xử lý dữ liệu 2-D
264-155A: Loại đế gá
12AAA807:Bộ cáp kết nối
Tiêu điểm thí điểm FP-05
Hệ thống hỗ trợ lấy nét
Đơn vị tầm nhìn
Hệ thống đo tầm nhìn dựa trên PC
359-763
