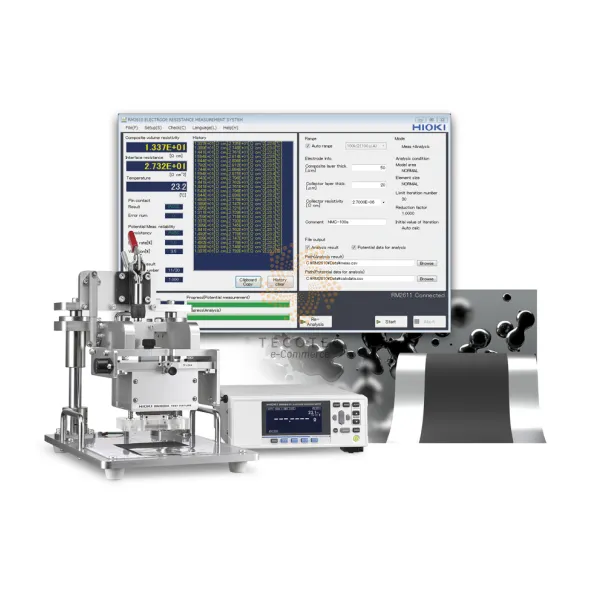

Hệ thống đo điện trở Hioki RM2610

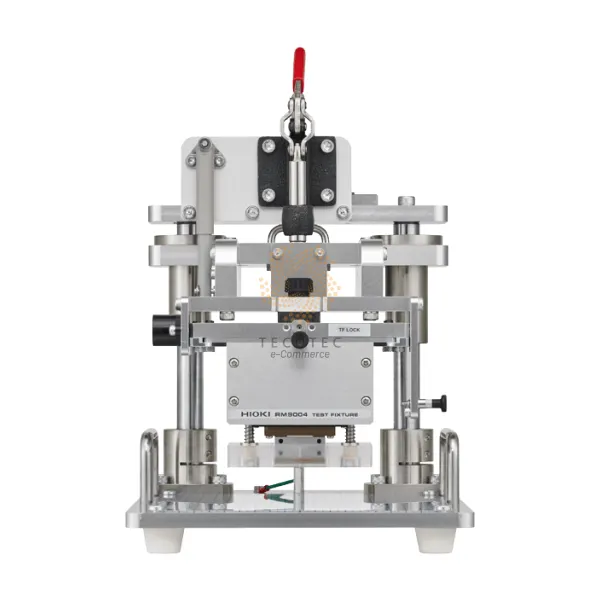

Hệ thống đo điện trở Hioki RM2610 - Ảnh 2

Hệ thống đo điện trở Hioki RM2610 - Ảnh 3

Hệ thống đo điện trở Hioki RM2610 - Ảnh 4

Hệ thống đo điện trở Hioki RM2610

Liên hệ

SKU: RM2610 Danh mục: Máy đo điện trở, Thiết bị đo điện Thẻ: Hioki, RM2610 Hioki Thương hiệu: Hioki

Thông số kỹ thuật
Tài liệu kỹ thuật

Mục tiêu đo: Các tấm điện cực dương và âm cho pin lithium-ion có thể sạc lại
Các thông số đo:

Đo điện trở suất hỗn hợp [Ωcm]
Đo điện trở kết nối (điện trở tiếp xúc) giữa lớp hỗn hợp và bộ thu dòng [Ωcm ^ 2]

Phương pháp tính toán: Phân tích nghịch đảo của phân bố điện thế bằng phương pháp tập hữu hạn
Thông tin cần thiết cho việc tính toán:

Độ dày lớp hỗn hợp [μm] (cho 1 mặt)
Độ dày bộ thu dòng điện [μm]
Điện trở suất khối bộ thu dòng điện [Ωcm]

Thời gian đo

Kiểm tra tiếp xúc + đo điện thế: xấp xỉ 30 giây
Thời gian tính: xấp xỉ 35 giây (trên một máy tính với CPU Intel core i5-7200U)
Thời gian đo có thể thay đổi tùy thuộc vào mục tiêu đo và khả năng xử lý của máy tính

Đo dòng điện: 10 μA (tối thiểu) đến 10 mA (tối đa)
Số đầu dò: 46

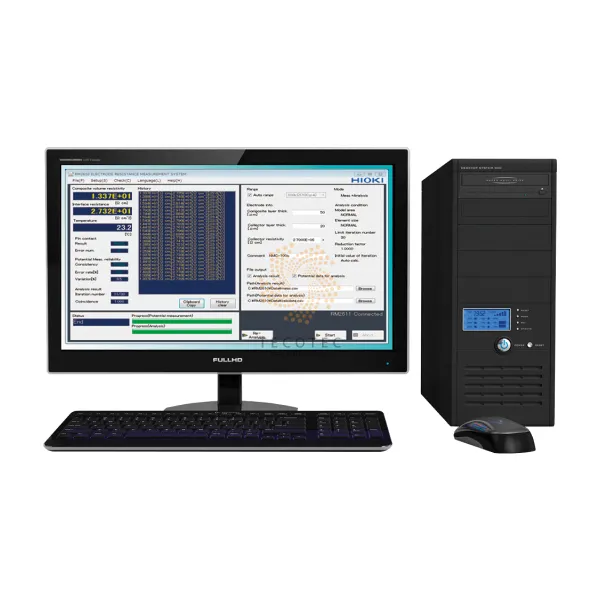

Thông số kỹ thuật PC được đề xuất:

CPU: 4 hoặc nhiều threads
RAM: 8 GB hoặc cao hơn (4 GB bắt buộc)
Hệ điều hành: Windows 7 (64-bit), 8 (64-bit), 10 (64-bit)

Chức năng đo nhiệt độ: Đo nhiệt độ gần hộp thử nghiệm
Phụ kiện:

Cảm biến nhiệt độ Z2001 × 1
Cáp USB × 1
Mã bản quyền USB × 1
Bảng mạch kiểm tra đầu dò × 1
Dây nguồn × 1
Hướng dẫn sử dụng × 1
