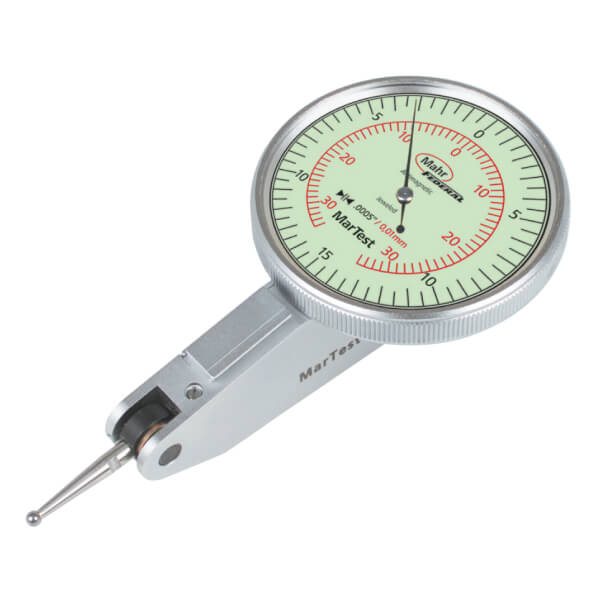

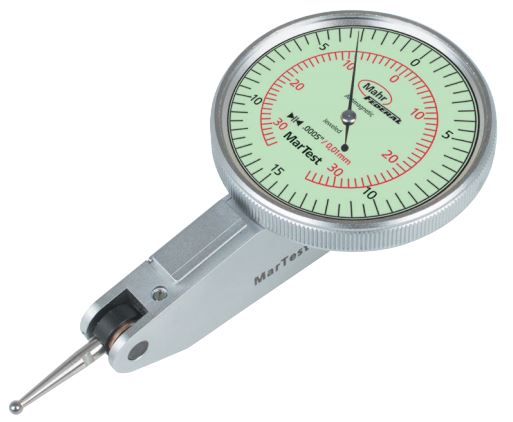

Đồng hồ so chân gập MarTest 801 SGI / 801 S / 801 S1 / 801 SG / 801 SR
Ứng dụng:
- Đo độ đồng tâm, độ thẳng, độ song song và độ phẳng
- Đo tâm của lỗ và trục
- Căn chỉnh song song hoặc vuông góc của phôi
Thông số kỹ thuật
| Loại sản phẩm | 801 SGI | 801 S | 801 S1 | 801 SG | 801 SR | ||
|---|---|---|---|---|---|---|---|
| Mã đặt hàng | Mã đặt hàng Mã đặt hàng set |
4307970 2015311 |
4305950 2015316 |
4305960 2015317 |
4307950 2015318 |
4307960 2015350 |
|
| Dải đo | mm | ± 0,3 | |||||
| Dải đo | inch | ±10015 inch | ±100,3 inch | ||||
| Độ phân giải | mm | 0,01 | |||||
| Độ phân giải | inch | .0005 inch | .001 inch | .0005 inch | |||
| Đường kính mặt đồng hồ | inch | 1,5 inch | 1.1 inch | 1,5 inch | |||
| Loại mặt đồng hồ | 15-0-15 | ||||||
| Màu sắc mặt đồng hồ | màu xanh lá | ||||||
| Lực đo | N | 0,15 | |||||
| Phạm vi mỗi vòng quay | mm | 0,6 | |||||
| Phạm vi mỗi vòng quay | inch | .03 inch | |||||
| Phạm vi sai số | inch | .0004 inch | |||||
| Tổng phạm vi sai lệch f | inch | .0005 inch | |||||
| Sai số đường hồi f | inch | .00012inch | .00016inch | ||||
| Dải đo cục bộ ft. | inch | .0002 inch | |||||
| Độ lặp lại fw | inch | .0001 inch | |||||
| Tiêu chuẩn | Tiêu chuẩn nhà máy | ||||||
| Đã bao gồm bộ | Thanh giữ HB HB 2157, Kẹp CP Gian 2199 | ||||||
| Mã đặt hàng | a | b | c | d | e | f | Chiều dài đầu tiếp xúc |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | |
| 2015311 | 40,5 | 13,6 | 17,8 | 75 | 99 | 14,5 | |
| 2015316 | 30 | 13,6 | 17,8 | 75 | 99 | 14,5 | |
| 2015317 | 30 | 13,6 | 17,8 | 75 | 99 | 14,5 | |
| 2015318 | 40,5 | 13,6 | 17,8 | 75 | 99 | 14,5 | |
| 2015350 | 40,5 | 13,6 | 17,8 | 75 | 99 | 14,5 | |
| 4305950 | 30 | 13,6 | 17,8 | 75 | 99 | 14,5 | |
| 4305960 | 30 | 13,6 | 17,8 | 75 | 99 | 14,5 | |
| 4307950 | 40,5 | 13,6 | 17,8 | 75 | 99 | 14,5 | |
| 4307960 | 40,5 | 13,6 | 17,8 | 75 | 99 | 14,5 | |
| 4307970 | 40,5 | 13,6 | 17,8 | 75 | 99 | 14,5 |
Phụ kiện
| Mã đặt hàng | Mô tả sản phẩm | Loại sản phẩm |
|---|---|---|
| 4305870 | Đầu đo ø 1,0 mm, cacbua, l = 14,5 mm | 800 ts |
| 4305850 | Đầu đo ø 2,0 mm, cacbua, l = 14,5 mm | 800 ts |
| 4305871 | Đầu đo ø 3,0 mm, cacbua, l = 14,5 mm | 800 ts |
| 4309051 | Đầu đo ø 2,0 mm, Ruby, l = 14,5 mm | 800 tsr |
| 4305868 | Cờ lê |
Mã sản phẩm tiêu chuẩn
- Mặt quay số tương phản cao, có gioăng chống nước
- Mặt kính bằng chất liệu kính khoáng để chống nước, chống trầy xước và kháng dung môi tối ưu
- Vỏ bảo vệ mạ crôm lì tích hợp với ba chuôi đuôi én
- Cơ chế đo chống sốc
- Sản phẩm không từ tính
- Tự động điều chỉnh để đảm bảo chạm đúng hướng với phôi đo
- Kết cấu vòng bi hai cấp
- Khớp ly hợp bảo vệ quá tải
- Kim đo mạ cacbua
- Trọn bộ bao gồm: Vỏ, Hướng dẫn sử dụng, Cờ lê, Đầu đo đường kính. ø 2 mm, Chuôi 800a8
