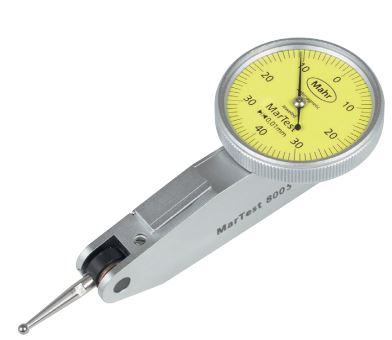

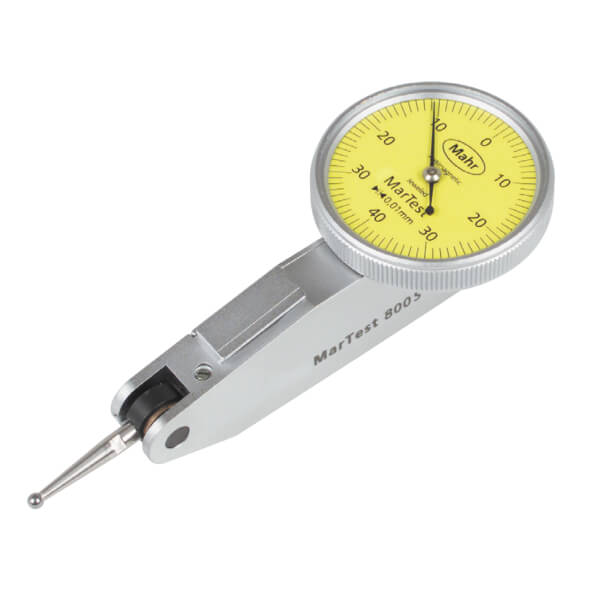

Đồng hồ so chân gập MarTest 800 S / 800 SG / 800 SR / 800 SA / 800 SGA
Ứng dụng:
- Đo độ đồng tâm, độ thẳng, độ song song và độ phẳng
- Đo tâm của lỗ và trục
- Căn chỉnh song song hoặc vuông góc của phôi
Thông số kỹ thuật
| Loại sản phẩm | 800 S | 800 SG | 800 SR | 800 SA | 800 SGA | ||
|---|---|---|---|---|---|---|---|
| Mã đặt hàng | Mã đặt hàng Mã đặt hàng set |
4305200 2015309 |
4307200 2015 310 |
4307250 2015348 |
4301200 4305200 |
4301250 2015344 |
|
| Dải đo | mm | ± 0,4 | ± 0,8 | ± 0,25 | |||
| Độ phân giải | mm | 0,01 | |||||
| Đường kính mặt đồng hồ | mm | 28 | 38 | 28 | 38 | ||
| Loại mặt đồng hồ | 40-0-40 | 25-0-25 | |||||
| Màu sắc mặt đồng hồ | màu vàng | ||||||
| Lực đo | N | 0,15 | 0,1 | ||||
| Dải đo mỗi vòng quay | mm | 0,8 | 0,5 | ||||
| Phạm vi sai số | µm | 10 | 5 | ||||
| Tổng phạm vi sai lệch f | µm | 13 | 14 | số 8 | |||
| Độ trễ fu | µm | 3 | 4 | 3 | |||
| Dải đo cục bộ ft. | µm | 5 | |||||
| Độ lặp lại fw | µm | 3 | |||||
| Tiêu chuẩn | DIN 2270 | Tiêu chuẩn nhà máy | |||||

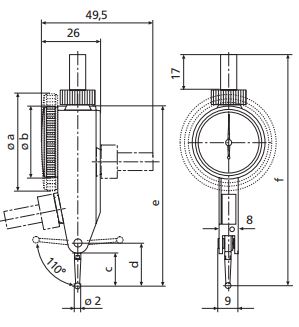

| Mã đặt hàng | a | b | c | d | e | f | Chiều dài đầu tiếp xúc |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | |
| 4305200 | 30 | 13,6 | 17,8 | 75 | 99 | 14,5 | |
| 4307200 | 40,5 | 13,6 | 17,8 | 75 | 99 | 14,5 | |
| 4307250 | 40,5 | 13,6 | 17,8 | 75 | 99 | 14,5 | |
| 4301200 | 30 | 13,6 | 17,8 | 75 | 99 | 14,5 | |
| 4301250 | 40,5 | 13,6 | 17,8 | 75 | 99 | 14,5 | |
| 2015309 | 30 | 13,6 | 17,8 | 75 | 99 | 14,5 | |
| 2015 310 | 40,5 | 13,6 | 17,8 | 75 | 99 | 14,5 | |
| 2015343 | 30 | 13,6 | 17,8 | 75 | 99 | 14,5 | |
| 2015344 | 40,5 | 13,6 | 17,8 | 75 | 99 | 14,5 | |
| 2015348 | 40,5 | 13,6 | 17,8 | 75 | 99 | 14,5 |
Mã sản phẩm tiêu chuẩn
- Mặt quay số tương phản cao, có gioăng chống nước
- Mặt kính bằng chất liệu kính khoáng để chống nước, chống trầy xước và kháng dung môi tối ưu
- Vỏ bảo vệ mạ crôm lì tích hợp với ba chuôi đuôi én
- Cơ chế đo chống sốc
- Sản phẩm không từ tính
- Tự động điều chỉnh để đảm bảo chạm đúng hướng với phôi đo
- Kết cấu vòng bi hai cấp
- Khớp ly hợp bảo vệ quá tải
- Kim đo mạ cacbua
- Trọn bộ bao gồm: Vỏ, Hướng dẫn sử dụng, Cờ lê, Đầu đo đường kính. ø 2 mm, Chuôi 800a8
