Mô tả
Đồng hồ đo lỗ cho lỗ kín Peacock CG Series

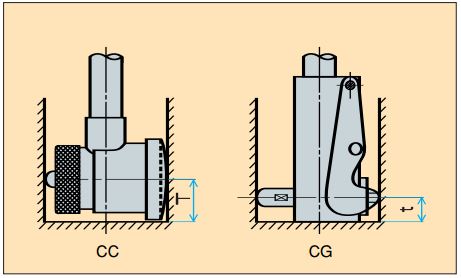

Không nên sử dụng loại đồng hồ đo lỗ dòng CC cho các loại lỗ cụt (tham khảo hình bên dưới).
Trong trường hợp này, dòng CG với đế thiết kế đế riêng sẽ phù hợp cho ứng dụng này.
- Dải đo rộng………………..5μm hoặc nhỏ hơn
Sai số…………………………….2μm Hoặc nhỏ hơn
Độ chính xác lặp lại……2μm hoặc nhỏ hơn - Dải đo 0.5 mm (CG-01)
- Dải đo 1.2 mm (CG-1 to CG-6)
CG-01
- Dải đo:10~18mm
- Loại cho lỗ kín
CG-01: Độ đo sâu là 5 mm trong trường hợp đo từ 10 đến 11 mm Từ 12 đến 18 mm, độ đo sâu là 3mm.
CG-1
- Dải đo:18~35mm

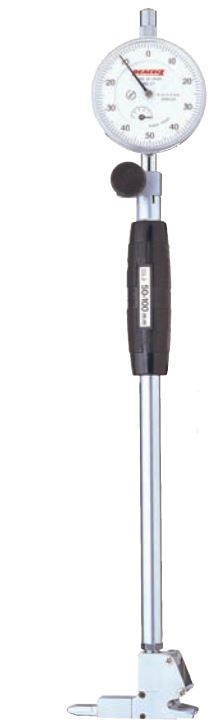

CG-3
- Dải đo:50~100mm
Thông số kỹ thuật
| Mã sản phẩm | Dải đo (mm) | Length below grip (mm) | Số lượng đầu dò (mm) | Độ dày vòng đệm (mm) |
|---|---|---|---|---|
| CG-01 | 10~ 18 | 100 | Khoảng 1 mm x 9 | 0.5 mm mỗi cái |
| CG-1 | 18~ 35 | 150 | Khoảng 2 mm x 9 | 0.5, 1 mm mỗi cái |
| CG-2 | 35~ 60 | 150 | Khoảng 5 mm x 6 | 0.5,1,2,3 mm mỗi cái |
| CG-3 | 50~100 | 150 | Khoảng 5 mm x 11 | 0.5,1,2,3 mm mỗi cái |
| CG-3C | 50~150 | 150 | Khoảng 5 mm x 11 | 0.5,1,2,3 mm mỗi cái |
| CG-4 | 100~160 | 250 | Khoảng 10 mm x 7 | 1,2,3,4 mm mỗi cái |
| CG-5 | 160~250 | 250 | Khoảng 10 mm x 10 | 1,2,3,4 mm mỗi cái |
| CG-6 | 250~400 | 400 | Khoảng 10 mm x 16 | 1,2,3,4 mm mỗi cái |
※Dồng hồ so không có sẵn và được cung cấp theo yêu cầu. Đồng hồ so tương thích là 17Z, 57B (0.01mm) và 15Z, 5F (0.001mm).
※ CG-3C có bao gồm ống nối loại 50 mm
※ Thông thường, đó là khoảng từ vị trí gốc, vị trí mà cần đẩy tăng 0.1mm đến vị trí nó tăng lên 1.2mm.
Ví dụ ứng dụng
Đầu đo CG-3

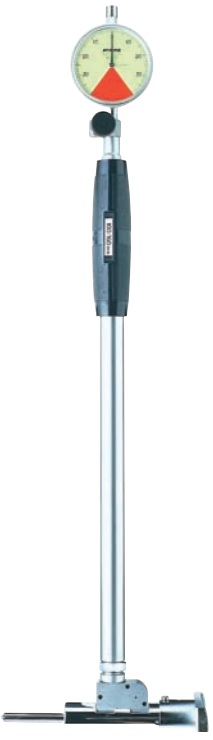

CG-4
- Dải đo:100~160mm
- Danh sách chiều dài chuôi (cung cấp theo yêu cầu)
| L=50 (mm) | L=100 (mm) | L=150 (mm) | L=200 (mm) | L=250 (mm) | L=300 (mm) | L=400 (mm) | L=500 (mm) | L=600 (mm) | L=700 (mm) | L=800 (mm) | L=900 (mm) | L=1000 (mm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CG-01 | ● | tiêu chuẩn | ● | ● | ● | ● | |||||||
| CG-1 | ● | ● | tiêu chuẩn | ● | ● | ● | ● | ● | |||||
| CG-2 | ● | ● | tiêu chuẩn | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| CG-3 | ● | ● | tiêu chuẩn | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| CG-3C | ● | ● | tiêu chuẩn | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| CG-4 | ● | ● | ● | ● | tiêu chuẩn | ● | ● | ● | ● | ● | ● | ● | ● |
| CG-5 | ● | ● | ● | ● | tiêu chuẩn | ● | ● | ● | ● | ● | ● | ● | ● |
| CG-6 | ● | ● | ● | ● | ● | ● | tiêu chuẩn | ● | ● | ● | ● | ● | ● |

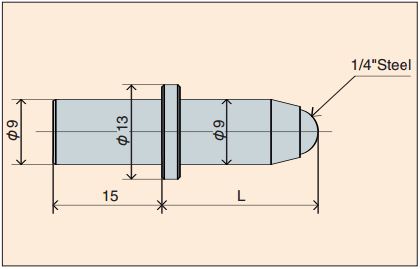

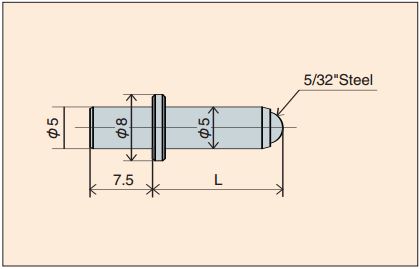

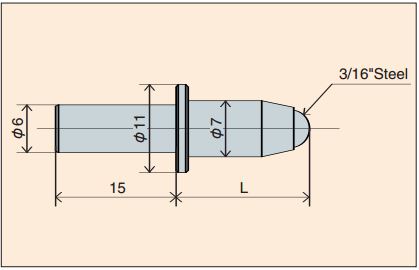

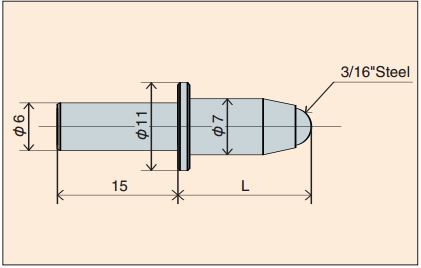

Kích thước của đầu dò và vòng đệm

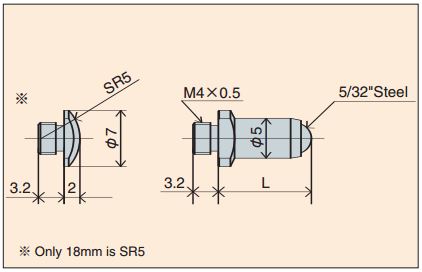

Đầu dò CC-1
| Mã sản phẩm | Kích thước (mm) | L(mm) |
|---|---|---|
| Đầu dò CC-1 | 18 | 2 |
| 20 | 4 | |
| 22 | 6 | |
| 24 | 8 | |
| 26 | 10 | |
| 28 | 12 | |
| 30 | 14 | |
| 32 | 16 | |
| 34 | 18 |
Đầu dò CC-2
| Mã sản phẩm | Kích thước (mm) | L(mm) |
|---|---|---|
| Đầu dò CC-2 | 35 | 5 |
| 40 | 10 | |
| 45 | 15 | |
| 50 | 20 | |
| 55 | 25 | |
| 60 | 30 |
Đầu dò CC-3・3C
| Mã sản phẩm | Kích thước (mm) | L(mm) |
|---|---|---|
| Đầu dò CC-3・3C | 50 | 5 |
| 55 | 10 | |
| 60 | 15 | |
| 65 | 20 | |
| 70 | 25 | |
| 75 | 30 | |
| 80 | 35 | |
| 85 | 40 | |
| 90 | 45 | |
| 95 | 50 | |
| 100 | 55 |
Đầu dò CC-4
| Mã sản phẩm | Kích thước (mm) | L(mm) |
|---|---|---|
| Đầu dò CC-4 | 100 | 10 |
| 110 | 20 | |
| 120 | 30 | |
| 130 | 40 | |
| 140 | 50 | |
| 150 | 60 | |
| 160 | 70 |
Đầu dò CC-5
| Mã sản phẩm | Kích thước (mm) | L(mm) |
|---|---|---|
| Đầu dò CC-5 | 160 | 10 |
| 170 | 20 | |
| 180 | 30 | |
| 190 | 40 | |
| 200 | 50 | |
| 210 | 60 | |
| 220 | 70 | |
| 230 | 80 | |
| 240 | 90 | |
| 250 | 100 |
Đầu dò CC-6
| Mã sản phẩm | Kích thước (mm) | L(mm) |
|---|---|---|
| Đầu dò CC-6 | 250 | 10 |
| 260 | 20 | |
| 270 | 30 | |
| 280 | 40 | |
| 290 | 50 | |
| 300 | 60 | |
| 310 | 70 | |
| 320 | 80 | |
| 330 | 90 | |
| 340 | 100 | |
| 350 | 110 | |
| 360 | 120 | |
| 370 | 130 | |
| 380 | 140 | |
| 390 | 150 | |
| 400 | 160 |

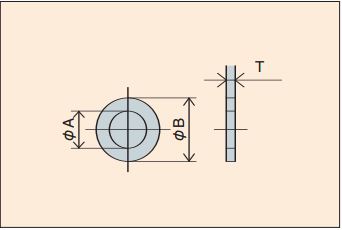

Vòng đệm CC-1～6
| Mã sản phẩm | T(mm) | A(mm) | B(mm) |
|---|---|---|---|
| CC-1 | 0.5,1 | 4.1 | 7 |
| CC-2 | 1,2,3 | 5.1 | 8 |
| CC-3・3C | 1,2,3 | 5.1 | 8 |
| CC-4 | 1,2,3,4 | 6.1 | 10 |
| CC-5 | 1,2,3,4 | 6.1 | 10 |
| CC-6 | 1,2,3,4 | 9.1 | 13 |
