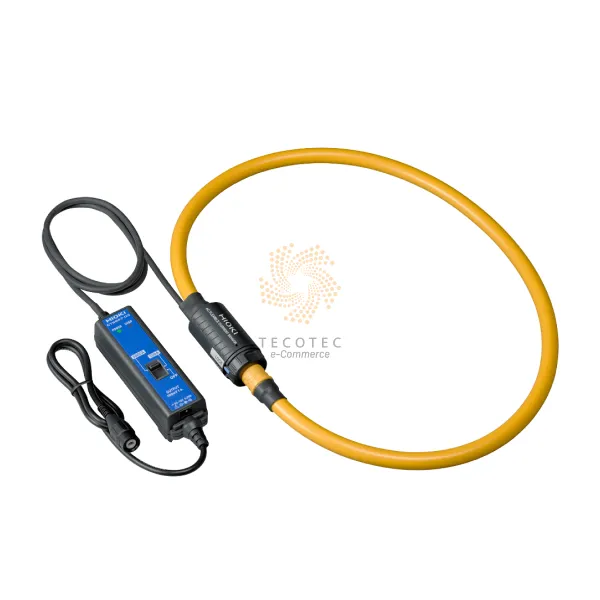

Cảm biến dòng điện Hioki CT9667-03

Cảm biến dòng điện Hioki CT9667-03 - Ảnh 2

Cảm biến dòng điện Hioki CT9667-03

Liên hệ

SKU: CT9667-03 Danh mục: Thiết bị đo điện và phụ kiện khác, Thiết bị đo điện Thẻ: CT9667-03 Hioki, Hioki Thương hiệu: Hioki

Thông số kỹ thuật
Tài liệu kỹ thuật

Dòng điện đo định mức: 5000 A AC/500 A AC
Dòng điện đầu vào định mức: 10000 A liên tục (45 đến 66 Hz, yêu cầu giảm tần số)
Băng thông: 10 Hz đến 20 kHz (± 3dB)
Biên độ và độ chính xác pha: ± 2% rdg. ± 0,3% fs (45 đến 66 Hz, ở trung tâm của vòng dây linh hoạt) Pha: ± 1 độ (45 đến 66 Hz)
Điện áp đầu ra:

500 mV AC/fs (0,1 mV AC/A) ở dải 5000 A
500 mV AC/fs (1 mV AC/A) ở dải 500 A

Điện áp định mức tối đa nối đất: 1000 V AC (CAT III), 600 V AC (CAT IV)
Đường kính lõi dây: φ 254 mm (10.00 in)
Cổng đầu ra: BNC
Nhiệt độ hoạt động: -10 °C đến +50 °C (14 °F đến 122 °F)
Nguồn cấp: Pin kiềm LR6 (AA) × 2, sử dụng liên tục: 7 ngày (công suất định mức 35 mVA), hoặc bộ đổi nguồn AC 9445-02/-03 (công suất định mức 0.2 VA), hoặc nguồn điện bên ngoài 5 đến 15 V DC (công suất định mức 0.2 VA)
Kích thước và khối lượng:

Đường kính cáp vòng dây: φ13 mm (0.51 in)
Chiều dài cáp: Giữa vòng dây và hộp pin: 2 m (6.56 ft)
Cáp đầu ra: 1 m (3.28 ft)
Hộp pin: 35 mm (1.38 in) R × 120.5 mm (4.74 in) C × 34 mm (1.34 in) S, 470 g (16.6 oz)

Phụ kiện: Pin kiềm LR6 (AA) × 2, hướng dẫn sử dụng × 1
