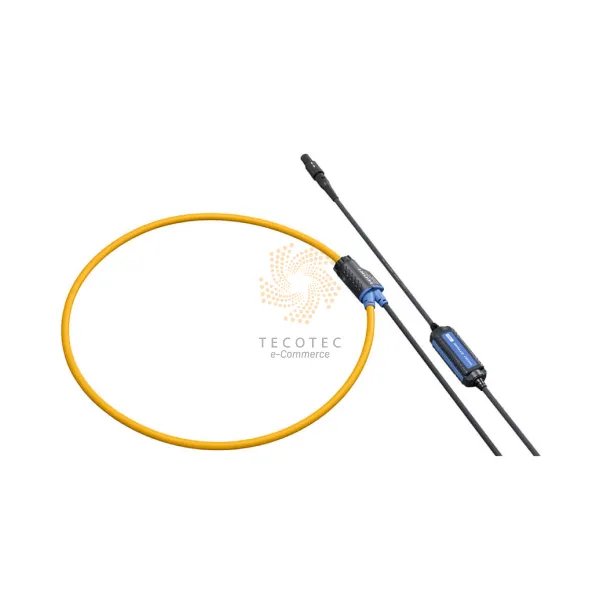

Cảm biến dòng điện Hioki CT7046

Cảm biến dòng điện Hioki CT7046 - Ảnh 2

Cảm biến dòng điện Hioki CT7046 - Ảnh 3

Cảm biến dòng điện Hioki CT7046 - Ảnh 4

Cảm biến dòng điện Hioki CT7046

Liên hệ

SKU: CT7046 Danh mục: Thiết bị đo điện và phụ kiện khác, Thiết bị đo điện Thẻ: CT7046 Hioki, Hioki Thương hiệu: Hioki

Thông số kỹ thuật
Tài liệu kỹ thuật

Dòng điện đo định mức: 6000 A AC
Dải đo nội bộ: 600A AC/6000A AC (Dải được điều khiển bởi thiết bị chính)
Đầu vào cực đại tối đa cho phép: 10000 A liên tục (ở dải 6000 A, 45 đến 66 Hz, yêu cầu giảm tốc độ)
Băng thông: 10 Hz đến 50 kHz (± 3dB) (Khi sử dụng kết hợp với CM7290 hoặc CM7291: 10 Hz đến 1 kHz)
Biên độ và độ chính xác pha: ± 1.5% rdg. ± 0.25% fs (fs là dải bên trong, 45 đến 66 Hz) ± 1 độ
Tỷ lệ đầu ra: 1 mV/A (600 A *), 0.1 mV/A (6000 A)

* Chỉ có thể lựa chọn khi được sử dụng với CM7290, CM7291, PQ3100

Điện áp định mức tối đa nối đất: AC 600 V (CAT IV), AC 1000 V (CAT III)
Đường kính vòng dây: φ 254 mm (10.00 in) trở xuống
Chống bụi và nước: IP54 (khi được kết nối với thiết bị được hỗ trợ, không thực hiện phép đo khi bị ướt.)
Kết nối đầu ra: HIOKI PL 14
Nhiệt độ hoạt động: -25 °C đến 65 °C (-13 °F đến 149 °F)
Kích thước:

Đường kính cáp vòng dây: φ7.4 mm (0.29 in)
Chiều dài cáp: Giữa vòng dây linh hoạt và hộp pin: 2.3 m (7.55 ft)
Cáp đầu ra: 20 cm (0.66 ft)
Hộp pin 25 mm (0.98 in) R × 72 mm (2.83 in) C × 20 mm (0.79 in) S

Khối lượng: 186 g (6.6 oz)
Phụ kiện: Hướng dẫn sử dụng × 1
