Bộ chuyển đổi dòng điện/điện áp Rishabh RISH CON – CV

Name: Bộ chuyển đổi dòng điện/điện áp Rishabh RISH CON - CV | TECOSTORE.VN
Brand: Rishabh Instruments
SKU: RISH CON - CV
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: RISH CON - CV Danh mục: Thiết bị đo điện tự động hóa, Thiết bị đo điện Thẻ: RISH CON - CV Rishabh Instruments, Rishabh Instruments Thương hiệu: Rishabh Instruments

Mô tả
Thông số kỹ thuật

Tính năng nổi bật:

Hiệu chuẩn phép đo giá trị trung bình số học sang RMS với dạng sóng sin (giá trị trung bình)
Cấp chính xác 0.2 theo tiêu chuẩn quốc tế IEC/EN 60 688
Nguồn điện phụ:

40 V – 300 V AC/DC
24 V – 60 V AC/DC

Thời gian phản hồi đầu ra <250 mili giây

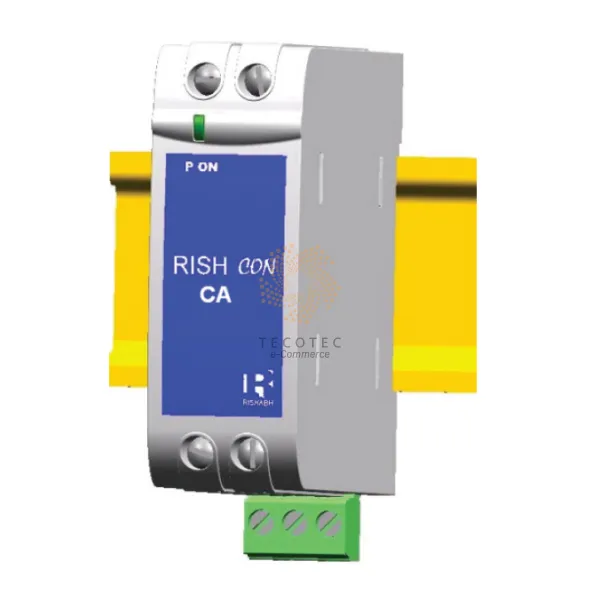

Lắp đặt nhanh chóng và dễ dàng trên thanh ray din hoặc lên tường hoặc trong bảng điều khiển bằng cách sử dụng giá đỡ lỗ vít tùy chọn.

Tính năng sản phẩm:

Đầu vào đo: Tín hiệu đầu vào dòng điện / điện áp AC, sóng sin
Nguồn điện phụ:

40 V – 300 V AC/DC
24 V – 60 V AC/DC

Đầu ra analog
Độ chính xác tín hiệu đầu ra cấp 0.2 theo tiêu chuẩn quốc tế IEC / EN 60 688.
Chỉ báo đèn Led để hiện nguồn bật
Thời gian phản hồi đầu ra <250 mili giây

Đo lường đầu vào điện áp AC/dòng điện AC

Giá trị cuối cùng của điện áp đầu vào danh nghĩa IN (X2, ACRMS): 63.5V ≤ UN ≤ 500 V.
Tần số danh nghĩa FN: 50 hoặc 60 Hz.
Gánh nặng dòng điện đầu vào danh nghĩa: < 0.6VA tại UN
Công suất quá tải:

1.2 * UN liên tục,
2 * UN trong 1 giây, lặp lại 10 lần trong khoảng 10 giây

Đo lường đầu ra điện áp DC/dòng điện DC

Kiểu đầu ra: Tải dòng điện/điện áp DC độc lập.
Tải đầu ra DC độc lập (Y2): Hiệu chuẩn thành RMS với dạng sóng sin (Giá trị trung bình)

0 ... 10 mA, 0 ... 20 mA, 2 ... 10 mA,
4 ... 20 mA, 0 ... 5 V, 0 ... 10 V

Gánh nặng đầu ra với tín hiệu đầu ra dòng điện DC: 0 ≤ R ≤ 15 V / Y2
Gánh nặng đầu ra với tín hiệu đầu ra điện áp DC: Y2 / (2 mA) ≤ R ≤ ∞
Giới hạn dòng điện khi quá tải R = 0:

≤ 1.6 * Y2 với đầu ra dòng điện
≤ 25 mA với đầu ra điện áp

Giới hạn điện áp dưới R = ∞:

≤ 1.6 * Y2 với đầu ra điện áp
≤ 25 V với đầu ra dòng điện

Gợn dư trong tín hiệu đầu ra: ≤ 1% pk-pk
Thời gian phản hồi: <250 mili giây

Nguồn điện phụ H:

Điện áp hoạt động định mức (cho nguồn điện phụ cao H): 40...300 V AC/DC
Dải tần số hoạt động định mức (cho nguồn điện phụ cao H): 45 ... 50 ... 60 ... 65 Hz
Công suất tiêu thụ (cho nguồn điện phụ cao H): <4 VA
Điện áp hoạt động định mức (cho nguồn điện phụ thấp L): 24...60 V AC/DC ±10%
Dải tần số hoạt động định mức (cho nguồn điện phụ thấp L): 40...50...60...400 Hz
Công suất tiêu thụ (cho nguồn điện phụ thấp L): <3 VA
