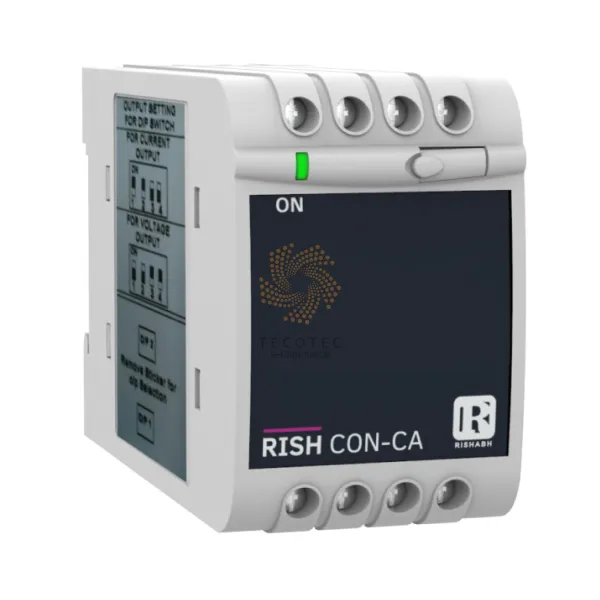

Bộ chuyển đổi 2 đầu ra Rishabh RISH CON - CA (Dual Output)
LIÊN HỆ
Vui lòng liên hệ để nhận báo giá phù hợp
Yêu cầu báo giá
LIÊN HỆ ĐỂ CÓ GIÁ TỐT
Thanh toán an toàn
Hỗ trợ chuyên nghiệp
Đổi trả dễ dàng
Giao hàng tận nơi
- Tính năng nổi bật:
- Hiệu chuẩn phép đo giá trị trung bình số học thành RMS với dạng sóng sin (Giá trị trung bình)
- Cấp chính xác 0.2 theo Tiêu chuẩn Quốc tế IEC / EN 60 688.
- Nguồn điện phụ phạm vi rộng 60-300 V AC / DC. hoặc 20-40 VAC / 20-60 VDC
- Đầu ra dòng điện một chiều hoặc điện áp một chiều cách ly kép
- Thời gian phản hồi đầu ra <250 mili giây
- Lắp đặt nhanh chóng và dễ dàng trên thanh ray din hoặc lên tường hoặc trong bảng điều khiển bằng cách sử dụng gá đỡ lỗ vít tùy chọn

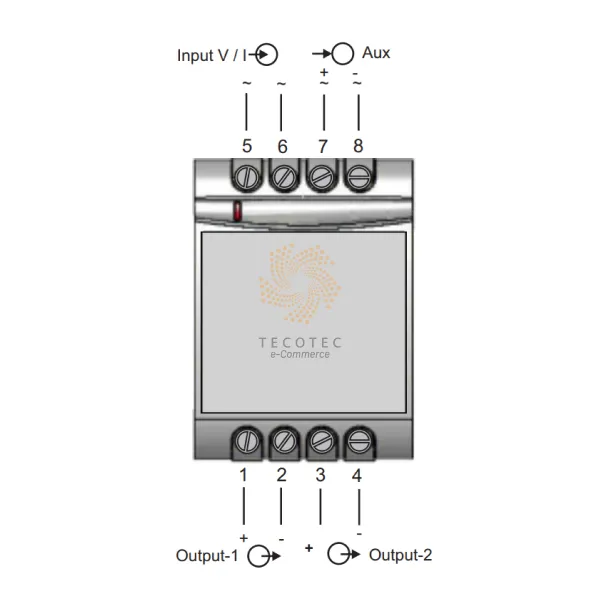

- Kết nối: Loại vít thông thường

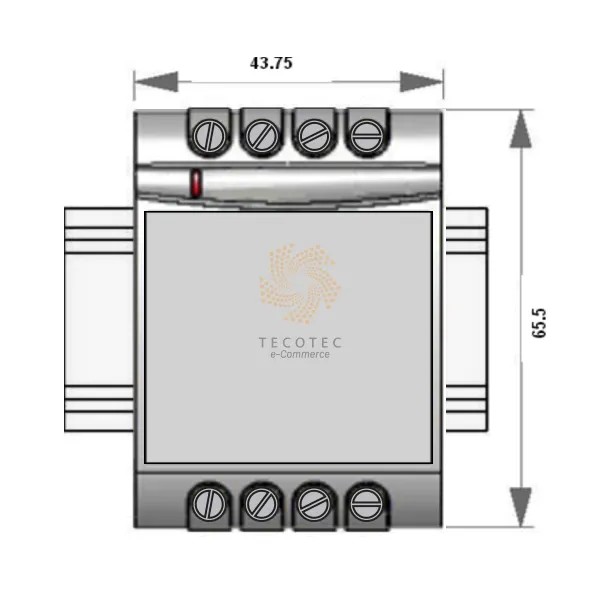

- Vỏ hẹp, 22.5 mm / tiết kiệm không gian và chi phí
- Tính năng sản phẩm:
- Đo lường dòng điện đầu vào, sóng sin
- Ngõ ra analog (Kép)
- Độ chính xác: cấp 0.2 theo tiêu chuẩn IEC/EN 60 688
- Chỉ báo LED khi bật nguồn
- Thời gian phản hồi đầu ra: < 250 ms
- Đo đầu vào dòng điện AC:
- Giá trị cuối cùng của dòng điện đầu vào danh nghĩa IN (X2) AC RMS: 1 A, 5 A
- Tần số danh nghĩa FN: 50 hoặc 60 Hz
- Gánh nặng dòng điện đầu vào danh nghĩa: <0.2 VA tại dòng điện đầu vào danh nghĩa
- Công suất quá tải:
- 1.2 IN liên tục,
- 10 * IN trong 3 giây, lặp lại 5 lần trong khoảng 5 phút,
- 20 * IN trong 1 giây, lặp lại 5 lần trong khoảng 5 phút,
- 50 * IN trong 1 giây.
- Đo đầu ra dòng điện DC (Kép)
- Loại đầu ra: Tải dòng điện áp DC 1 chiều.
- Tải đầu ra DC 1 chiều: Hiệu chỉnh thành RMS với dạng sóng sin (Giá trị trung bình)
- 0...10 mA, 0...20 mA, 2...10 mA,
- 4...20 mA, 0...5 V, 0...10 V.
- Gánh nặng đầu ra với tín hiệu đầu ra dòng điện DC: 0 ≤ R ≤ 15 V / Y2
- Gánh nặng đầu ra với tín hiệu đầu ra điện áp DC: giá trị cuối đầu ra DC / (2 mA) ≤ R ≤ ∞
- Giới hạn dòng điện khi quá tải R = 0:
- ≤ 1,6 * giá trị cuối đầu ra DC với đầu ra dòng điện.
- ≤ 40 mA với đầu ra điện áp.
- Giới hạn điện áp dưới R = ∞:
- ≤ 1,6 * giá trị cuối đầu ra DC với đầu ra điện áp
- ≤ 25 V với đầu ra dòng điện
- Độ gợn sóng dư ở tín hiệu đầu ra: ≤ 1% pk-pk.
- Thời gian phản hồi: <250 ms.
- Nguồn điện phụ H/L
- Điện áp hoạt động định mức (cho nguồn điện phụ cao H): 60 ... 300 V AC / DC
- Dải tần số hoạt động định mức (cho nguồn điện phụ cao H): 45 ... 50 ... 60 ... 65 Hz
- Công suất tiêu thụ (cho nguồn điện phụ cao H): <5 VA
- Điện áp hoạt động định mức (cho nguồn điện phụ thấp L): 20 ... 40 VAC / 20 ... 60 VDC
- Dải tần số hoạt động định mức (cho nguồn điện phụ thấp L): 45 ... 50 ... 60 ... 65 Hz
- Công suất tiêu thụ (cho nguồn điện phụ thấp L): <5 VA
- Độ chính xác (theo tiêu chuẩn IEC/EN 60 688):
- Cấp chính xác: 0.2
- Điều kiện tham chiếu cho độ chính xác
- Nhiệt độ môi trường: 23 °C +/- 1 °C
- Điều kiện tiên quyết: 30 phút theo tiêu chuẩn IEC/EN 60 688
- Biến đầu vào: Dải điện áp định mức/Dải dòng điện định mức
- Dạng sóng đầu vào: Hình sin
- Điện áp nguồn điện phụ:
- 230 V AC/DC (cho nguồn điện phụ cao H)
- 24 V AC/DC (cho nguồn điện phụ thấp L)
- Tần số nguồn điện phụ: 50Hz
- Tải đầu ra:
- RN = 7.5 V / Y2 ± 1% Với tín hiệu đầu ra dòng điện DC.
- RN = Y2 / 1 mA ± 1% với tín hiệu đầu ra điện áp DC.
- Đa dạng: theo tiêu chuẩn IEC/EN 60 688
- Sai số bổ sung:
- Ảnh hưởng nhiệt độ: ± 0,2% / 10 °C
- Ảnh hưởng của các sự thay đổi: Theo tiêu chuẩn IEC/EN 60 688.
- Độ an toàn
- Cấp bảo vệ: II (Bảo vệ cách ly, EN 61 010)
- Bảo vệ:
- IP 40, vỏ máy theo EN 60 529
- IP 20, phần cuối theo EN 60 529
- Mức độ ô nhiễm: 2
- Cấp độ đo lường:
- III (Tại ≤ 300V)
- II (Tại> 300V)
- Điện áp cách điện:
- 7770 V DC, Đầu vào so với bề mặt bên ngoài.
- 5230 V DC, Đầu vào so với tất cả các mạch khác.
- 5230 V DC, Nguồn điện phụ so với các mạch đầu vào và đầu ra.
- 690 V DC, Đầu ra so với nhau so với bề mặt bên ngoài.
- Dữ liệu cài đặt
- Vỏ cơ khí:
- Lexan 940 (polycarbonate)
- Cấp độ dễ cháy V-0 acc. Theo UL 94, tự dập lửa, không nhỏ giọt, không chứa halogen.

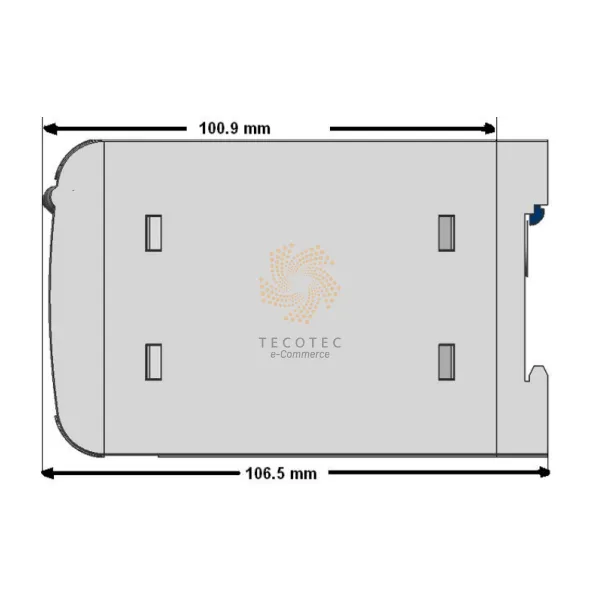

- Vị trí lắp đặt: Gắn ray / gắn tường.
- Trọng lượng khoảng: 0.2 Kg
- Môi trường
- Phạm vi sử dụng danh nghĩa: 0 ° C ... 23 ° C ... 45 ° C (nhóm sử dụng II)
- Nhiệt độ bảo quản: -40 °C đến 70 °C
- Độ ẩm tương đối của trung bình hàng năm: ≤ 75%
- Độ cao: lên đến 2000 m
- Kiểm tra môi trường xung quanh
- IEC 60 068-2-6: Độ rung
- Gia tốc: ± 2 g
- Dải tần số: 10 .... 150 ... 10 Hz
- Tốc độ quét tần số: 1 quãng tám / phút
- Số chu kỳ: 10, trong mỗi ba trục
- IEC 60 068-2-27: va đập
- Sự tăng tốc:
- 3 x 50g
- 3 va đập ở mỗi phía trong 6 hướng
- IEC 61 000-4-2/-3/-4/-5/-6 EN 55 011: Tương thích điện từ
