Biến dòng CT Rishabh RISH TW – E

Name: Biến dòng CT Rishabh RISH TW - E | TECOSTORE.VN
Brand: Rishabh Instruments
SKU: RISH TW - E
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: RISH TW - E Danh mục: Thiết bị đo điện tự động hóa, Thiết bị đo điện Thẻ: RISH TW - E Rishabh Instruments, Rishabh Instruments Thương hiệu: Rishabh Instruments

Mô tả
Thông số kỹ thuật

Tính năng:

Hệ thống dòng điện danh định phạm vi rộng
Nhiều tùy chọn lắp đặt khác nhau như gắn thanh Bus, gắn tường

Ứng dụng:

Thiết bị đóng cắt
Hệ thống phân phối
Máy phát điện
Bảng điều khiển
Bảo vệ quá tải
Thiết bị kiểm soát

Tiêu chuẩn áp dụng: IEC-61869-1 & 2 / IEC-60044-BS3938, BS7626, IS-2705-1, 2 & 3
Vỏ: Polycarbonate không được lấp đầy, lớp chống cháy được phân loại UL94V-0.
Kết nối: Gá lưng 2.5 sqmm có sẵn ở phía thứ cấp.
Cấp cách nhiệt: E (tối đa 120 °C)
Điện áp hệ thống: tối đa 720 V
Điện áp thử nghiệm: Đối với kiểu vòng (Cửa sổ) CT 3 KV 50 Hz trong 1 phút
Tần số hoạt động: 50 Hz / 60Hz
Dòng sơ cấp định mức: 50 A đến 5000 A
Dòng điện đầu ra thứ cấp định mức: tiêu chuẩn 5A (1A theo yêu cầu)
Gánh nặng định mức: 1, 1.25, 1.5, 2.5, 3.75, 5, 7.5, 10, 12.5, 15 VA
Cấp độ chính xác:

0.2 cho phòng thí nghiệm và thiết bị đo công suất
0.5, 0.5S để đo chính xác, kWh
1 cho đo lường chung
3 cho các thiết bị chỉ báo

Phạm vi nhiệt độ môi trường: -25 °C đến + 40 °C
Phạm vi nhiệt độ bảo quản: -50 đến + 80 °C
Dòng ngắn mạch nhiệt (Ith): 60 xIn đối với thanh Bus loại biến dòng
Dòng ngắn mạch động lực (Idyn): 2.5 xIth
Hệ số bảo mật công cụ (FS): 2.5, 5, 10

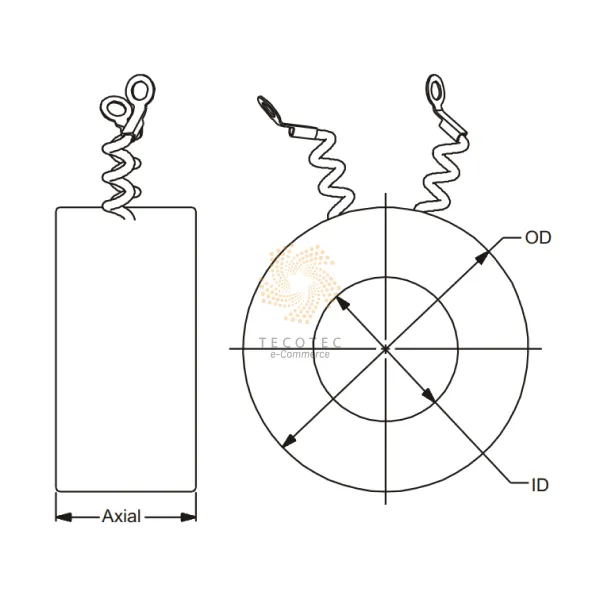

Dòng điện sơ cấp	Cấp VA/Acc	OD/ID (Trục)	Loại biến dòng RISH
50A	5 VA / Cấp 5	73/30 (50)	RISH TW-E 73/30 (50)
60A	5 VA / Cấp 5	73/30 (50)	RISH TW-E 73/30 (50)
75A	5 VA / Cấp 5	73/30 (50)	RISH TW-E 73/30 (50)
100A	5 VA / Cấp 1	73/30 (50)	RISH TW-E 73/30 (50)
100A	10 VA / Cấp 1	80/30 (100)	RISH TW-E 80/30 (100)
100A	15 VA / Cấp 1	80/30 (100)	RISH TW-E 80/30 (100)
150A	5 VA / Cấp 1	73/30 (50)	RISH TW-E 73/30 (50)
150A	15 VA / Cấp 1	80/30 (100)	RISH TW-E 80/30 (100)
200A	5 VA / Cấp 1	73/30 (50)	RISH TW-E 73/30 (50)
200A	15 VA / Cấp 1	73/30 (50)	RISH TW-E 73/30 (50)
200A	5 VA / Cấp 1	92/43 (41)	RISH TW-E 92/43 (41)
200A	10 VA / Cấp 1	92/43 (41)	RISH TW-E 92/43 (41)
200A	15 VA / Cấp 1	92/43 (41)	RISH TW-E 92/43 (41)
200A	5 VA / Cấp 1	95/50 (40)	RISH TW-E 95/50 (40)
200A	10 VA / Cấp 1	95/50 (40)	RISH TW-E 95/50 (40)
200A	15 VA / Cấp 1	95/50 (40)	RISH TW-E 95/50 (40)
250 A	5 VA / Cấp 1	92/43 (41)	RISH TW-E 92/43 (41)
250 A	10 VA / Cấp 1	92/43 (41)	RISH TW-E 92/43 (41)
250 A	15 VA / Cấp 1	92/43 (41)	RISH TW-E 92/43 (41)
250 A	5 VA / Cấp 1	95/50 (40)	RISH TW-E 95/50 (40)
250 A	10 VA / Cấp 1	95/50 (40)	RISH TW-E 95/50 (40)
250 A	15 VA / Cấp 1	95/50 (40)	RISH TW-E 95/50 (40)
300 A	5 VA / Cấp 1	92/43 (41)	RISH TW-E 92/43 (41)
300 A	10 VA / Cấp 1	92/43 (41)	RISH TW-E 92/43 (41)
300 A	15 VA / Cấp 1	92/43 (41)	RISH TW-E 92/43 (41)
300 A	5 VA / Cấp 1	95/50 (40)	RISH TW-E 95/50 (40)
300 A	10 VA / Cấp 1	95/50 (40)	RISH TW-E 95/50 (40)
300 A	15 VA / Cấp 1	95/50 (40)	RISH TW-E 95/50 (40)
400 A	5 VA / Cấp 1	92/43 (41)	RISH TW-E 92/43 (41)
400 A	15 VA / Cấp 1	92/43 (41)	RISH TW-E 92/43 (41)
400 A	5 VA / Cấp 1	100/58 (41)	RISH TW-E 100/58 (41)
400 A	15 VA / Cấp 1	100/58 (41)	RISH TW-E 100/58 (41)
500 A	5 VA / Cấp 1	100/58 (41)	RISH TW-E 100/58 (41)
500 A	15 VA / Cấp 1	100/58 (41)	RISH TW-E 100/58 (41)
600 A	5 VA / Cấp 1	100/58 (41)	RISH TW-E 100/58 (41)
600 A	15 VA / Cấp 1	100/58 (41)	RISH TW-E 100/58 (41)
800 A	5 VA / Cấp 1	100/72 (41)	RISH TW-E 100/72 (41)
800 A	15 VA / Cấp 1	100/72 (41)	RISH TW-E 100/72 (41)
800 A	5 VA / Cấp 1	135/85 (30)	RISH TW-E 135/85 (30)
800 A	15 VA / Cấp 1	135/85 (30)	RISH TW-E 135/85 (30)
1000 A	5 VA / Cấp 1	100/72 (41)	RISH TW-E 100/72 (41)
1000 A	15 VA / Cấp 1	100/72 (41)	RISH TW-E 100/72 (41)
1000 A	5 VA / Cấp 1	135/85 (30)	RISH TW-E 135/85 (30)
1000 A	15 VA / Cấp 1	135/85 (30)	RISH TW-E 135/85 (30)
1200 A	15 VA / Cấp 1	135/85 (30)	RISH TW-E 135/85 (30)
1200 A	15 VA / Cấp 1	159/113 (40)	RISH TW-E 159/113 (40)
1500 A	15 VA / Cấp 1	159/113 (40)	RISH TW-E 159/113 (40)
1600 A	15 VA / Cấp 1	159/113 (40)	RISH TW-E 159/113 (40)
2000 A	15 VA / Cấp 1	159/113 (40)	RISH TW-E 159/113 (40)
2400 A	15 VA / Cấp 1	165/130 (30)	RISH TW-E 165/130 (30)
2500 A	15 VA / Cấp 1	165/130 (30)	RISH TW-E 165/130 (30)
3000 A	15 VA / Cấp 1	165/130 (30)	RISH TW-E 165/130 (30)
3200 A	15 VA / Cấp 1	190/150 (40)	RISH TW-E 190/150 (40)
4000 A	15 VA / Cấp 1	235/200 (35)	RISH TW-E 235/200 (35)
5000 A	15 VA / Cấp 1	235/200 (35)	RISH TW-E 235/200 (35)

Biến dòng CT Rishabh RISH TW – E
