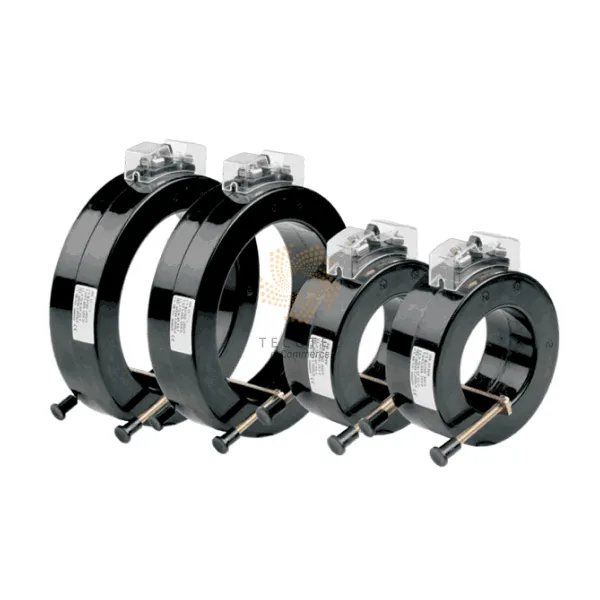

Biến dòng CT Rishabh RISH CT TW – 5

Name: Biến dòng CT Rishabh RISH CT TW - 5 | TECOSTORE.VN
Brand: Rishabh Instruments
SKU: RISH CT TW - 5
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: RISH CT TW - 5 Danh mục: Thiết bị đo điện tự động hóa, Thiết bị đo điện Thẻ: RISH CT TW - 5 Rishabh Instruments, Rishabh Instruments Thương hiệu: Rishabh Instruments

Mô tả
Thông số kỹ thuật

Tính năng:

Hệ thống dòng điện danh định phạm vi rộng
Vỏ thiết bị đầu cuối trong suốt
Nhiều tùy chọn lắp đặt khác nhau như gắn thanh Bus, gắn tường

Ứng dụng:

Thiết bị đóng cắt
Hệ thống phân phối
Máy phát điện
Bảng điều khiển
Bảo vệ quá tải
Thiết bị kiểm soát

Tiêu chuẩn áp dụng: IEC-61869-1 & 2 / IEC-60044-BS3938, BS7626, IS-2705-1, 2 & 3
Vỏ: Polycarbonate không được lấp đầy, lớp chống cháy được phân loại UL94V-0.
Kết nối: Vít M4
Cấp cách nhiệt: E (tối đa 120 °C)
Điện áp hệ thống: tối đa 720 V
Điện áp thử nghiệm: Đối với kiểu vòng (Cửa sổ) CT 4 KV 50 Hz trong 1 phút
Tần số hoạt động: 50 Hz / 60Hz
Dòng sơ cấp định mức: 50 A đến 3200 A
Dòng thứ cấp định mức: tiêu chuẩn 5A (1A theo yêu cầu)
Gánh nặng định mức: 1, 1.25, 1.5, 2.5, 3.75, 5, 7.5, 10, 12.5, 15, 20, 30, 45 VA
Cấp chính xác:

0.2 cho phòng thí nghiệm và đo điện
0.5, 0.5S để đo chính xác, kWh
1 cho các thiết bị đo nói chung
3 cho các thiết bị chỉ báo

Phạm vi nhiệt độ môi trường: -25 °C đến + 40 °C
Phạm vi nhiệt độ bảo quản: -50 đến + 80 °C
Dòng ngắn mạch nhiệt (Ith): 60 xIn đối với thanh Bus loại biến dòng
Dòng ngắn mạch động lực (Idyn): 2.5 xIth
Hệ số bảo mật công cụ (FS): 2.5, 5, 10

Dòng điện sơ cấp	RISH CT TW - 5
	Độ chính xác
	0.2	0.5S	0.5	1.0
200 A	-	-	-	1.5 VA
250 A	-	-	1.5 VA	2.5 VA
300 A	-	-	2.5 VA	5 VA
400 A	2.5 VA	5 VA	7.5 VA	12.5 VA
500 A	3.75 VA	7.5 VA	10 VA	15 VA
600 A	5 VA	7.5 VA	10 VA	15 VA
800 A	10 VA	15 VA	15 VA	30 VA
1000 A	10 VA	15 VA	15 VA	30 VA

Biến dòng CT Rishabh RISH CT TW – 5
