R8100 - đo kiểm hệ thống thông tin liên lạc vô tuyến trên tàu hải quân

Ngày nay, các hệ thống thu phát thông tin liên lạc vô tuyến đã được trang bị rất phổ biến trên hầu hết các loại tàu nói chung cũng như các loại tàu thuộc Quân chủng Hải quân nói riêng, nhằm đảm bảo nhiệm vụ liên lạc tác chiến và các công tác tìm kiếm cứu nạn trong những tình huống khẩn cấp. Sự hoạt động ổn định của các hệ thống này luôn là yêu cầu tối quan trọng, do đó chúng phải được kiểm tra thường xuyên, bảo dưỡng trước, trong và sau mỗi nhiệm vụ tác chiến.

Phân loại thiết bị đo kiểm hệ thống thông tin liên lạc vô tuyến

Trong các loại máy thông tin liên lạc, bộ đàm được sử dụng trên tàu là các máy thu phát vô tuyến 2 chiều liên lạc thoại, thường được dùng để liên lạc thoại giữa 2 máy với nhau hoặc nhiều máy khác bằng truyền sóng vô tuyến. Máy bộ đàm cầm tay là loại có thể cầm trong tay và di chuyển khi đang sử dụng. Bộ đàm cầm tay thường có công suất không quá 6W và dùng pin sạc được. Máy bộ đàm lưu động thường có công suất 25W hay 50W-60W hoặc hơn (với băng tần MF/HF), có ăng ten thường lắp trên nóc tàu và dùng nguồn điện bình ắc quy.

Người ta thường phân loại chúng theo các cách sau:

Theo tần số có loại MF/ HF, VHF, UHF.
Theo tính cơ động có loại cầm tay, lưu động và trạm cố định.
Theo mức độ kết nối có loại trung kế và thông thường, đơn vùng và đa vùng.
Theo công nghệ có loại sử dụng kỹ thuật tương tự và kỹ thuật số (là xu hướng hiện nay).

Các thông số cần được đo kiểm đối với các loại bộ đàm thông thường bao gồm: mức công suất, dải tần số của cả phía phát và phía thu. Ngoài ra, đối với các loại bộ đàm số còn yêu cầu phải đo kiểm nhiều thông số hơn, tuân theo các chuẩn bộ đàm số được quy định bởi các tổ chức chuẩn hóa quốc tế như: TETRA, DMR, P25, NXDN, dPMR.

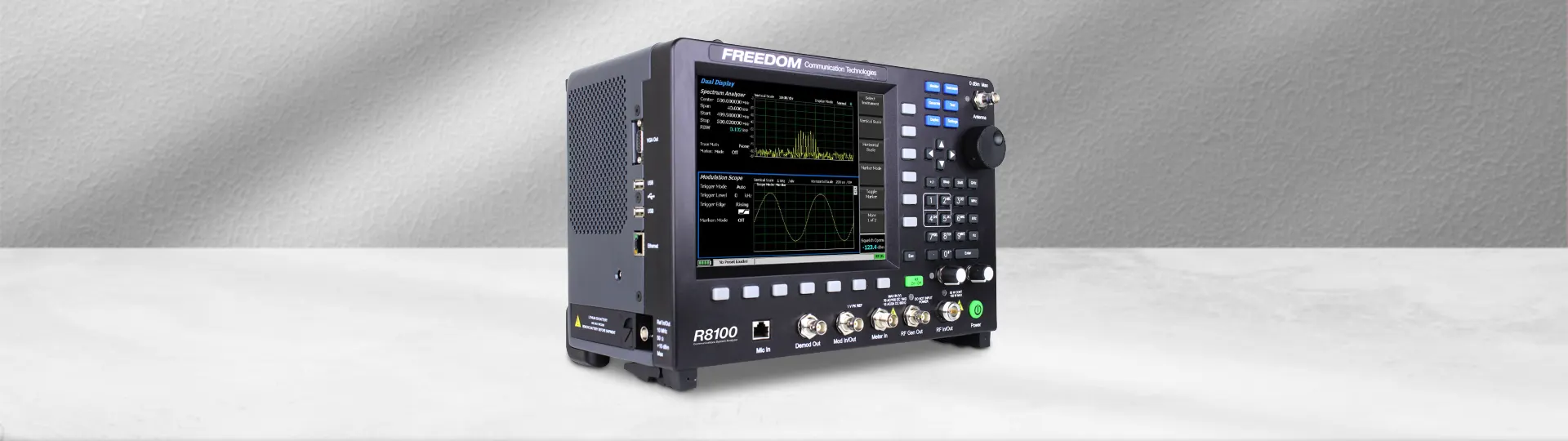

Thiết bị đo kiểm thế hệ mới R8100

Dòng máy R8100 là một trong những giải pháp đo kiểm thông tin liên lạc tổng hợp hàng đầu thế giới, đáp ứng được các yêu cầu nêu trên, cùng với thiết kế chuyên dụng cho việc đo kiểm ngoài hiện trường như: trọng lượng nhẹ, thiết kế nhỏ gọn xách tay, tích hợp pin, đo được nhiều thông số của cả bộ đàm số và tương tự. R8100 được phát triển từ thế hệ máy R8000 do công ty Freedom Communication Technologies sản xuất với nhiều tính năng cao cấp cho sản phẩm.

Tính năng của dòng máy R8100

1. Tính năng đo, phân tích: Phân tích phổ; Cường độ tín hiệu; Công suất băng rộng và hẹp; Đo bộ thu; Đo âm tần; Hiển thị dạng sóng điều chế; Vôn kế AC/DC; Đo điều chế AM; Đo di tần FM; Đo lỗi tần số...

2. Tính năng phát: Phát tín hiệu RF; Phát tín hiệu âm tần; Phát giao thức;...

3. Các tính năng đặc biệt: Phát bám; Định vị điểm lỗi cáp; Đo suy hao phản xạ; Cầu VSWR;...

4. Hỗ trợ đo các giao thức: DMR; MOTOTRBO; TETRA; NXDN; P25 Trunking; P25 Conventional; dPMR...

Chế độ đo tự động cho các dòng bộ đàm sau:

Motorola TRBO loại cầm tay và lưu động
Motorola XTL loại cầm tay
Motorola XTS1500/2500/5000 lưu động
Motorola APX loại cầm tay và lưu động
KENWOOD NX loại cầm tay và lưu động
Harris XG-75 loại cầm tay và lưu động

R8100 được thiết kế gọn nhẹ, tích hợp nhiều tính năng phục vụ cho việc phân tích đo kiểm các hệ thống thông tin liên lạc vô tuyến. Ngoài ra, so với các đời máy trước, R8100 được tích hợp sẵn pin Lithium bên trong máy, có khả năng cấp nguồn hoạt động cho máy trong vòng 90 phút, và có thể thay thế chỉ trong 30 giây. Máy có thể hoạt động cả trong chế độ dùng nguồn điện AC, khi ngắt nguồn AC thiết bị sẽ tự động chuyển sang chế độ DC mà không phải khởi động lại.

Thông số kỹ thuật chung

Mức hiển thị nhiễu trung bình (độ nhạy): bao gồm DANN là -140dBm với trở kháng đầu vào là 50ohm; dải động 80db, nhiễu giả liên quan đến đầu vào là -60dBc max. Về nguồn cấp: công suất DC yêu cầu từ 15 đến 16VDC @8.0A max. Thông số bộ chuyển đổi AC lần lượt là 100-240VAC, 2.5Amax, 50-60Hz. Máy sử dụng loại pin Lithium có thời gian hoạt động khoảng 1.5 giờ đồng hồ. Một số đặc tính vật lý khác của R8100 như cân nặng: 13.75lbs bao gồm cả pin (6.24kg); nhiệt độ hoạt động từ 0-50 độ C. Tiêu chuẩn rung và chống sốc chuẩn quân sự MIL-PRF-28800F, class3.

Bạn quan tâm đến các thiết bị đo kiểm tích hợp đa năng, hệ thống đo kiểm hệ thống thông tin liên lạc trên tàu hải quân... hãy tới với Tecostore - Thế giới thiết bị đo lường và Giải pháp kỹ thuật uy tín số 1 hiện nay, để có trải nghiệm tuyệt vời nhất. Chi tiết thông tin các sản phẩm cùng những ưu đãi có 1-0-2 có tại tecostore.vn/ . Nhận tư vấn thêm qua tổng đài số 0966.580.080. Đội ngũ tư vấn viên chuyên nghiệp sẵn sàng làm hài lòng quý khách mọi lúc, mọi nơi!
