Panme đo ngoài gồm những loại nào? Tổng hợp sản phẩm tốt

Dụng cụ đo panme là thiết bị phổ biến đối với những người thợ chuyên về lĩnh vực cơ khí chính xác với độ chính xác cao hơn nhiều so với thước kẹp. Panme có rất nhiều loại, xét theo tính năng, phổ biến vẫn là panme đo ngoài cơ khí. Thiết bị này chuyên dụng trong việc đo đường kính, kích thước bên ngoài của vật, chi tiết với nhiều dải đo khác nhau từ 0-25 mm, 0-50 mm, thậm chí là 0-1000 mm mang lại nhu cầu đo lường tối đa.

Chi tiết về panme đo ngoài

Panme đo ngoài gồm các sản phẩm: Panme điện tử đo ngoài (kỹ thuật số), Panme đo ngoài cơ khí, Panme đo ngoài có bộ đếm số cơ học. Tùy vào từng thiết bị mà panme sẽ có cấu tạo riêng khác nhưng vẫn gồm những bộ phận cơ bản như: Mỏ đo cố định, mỏ đo động, thân thước chính, ống siết, tay cầm, núm vặn, màn hình LCD (panme đo ngoài điện tử), mặt đồng hồ… Đối với panme đo ngoài cơ còn được trang bị thêm khung C lớn cứng cáp, chắc chắn, dùng để kết nối với hầu hết các bộ phận còn lại của panme.

*Chi tiết các bộ phận của thiết bị panme đo ngoài*

Được hiểu chuẩn theo hệ số đo là inch, mét, panme là dụng cụ nhỏ gọn, tiện lợi và mang tính ứng dụng cao hơn thước kẹp và phổ biến trong ngành công nghiệp, cơ khí, chế tạo; ưu điểm đo ở những chi tiết có kích thước nhỏ, hẹp như piston, trục khuỷu, phanh đĩa…Ưu điểm khác về cấu tạo của panme còn về vật liệu cấu tạo là hợp kim cứng cáp, không gỉ, chịu được sự va đập và ít bị mài mòn. Các chân đo thì được phủ bởi lớp titan tăng độ bền, tuổi thọ của thiết bị. Đặc biệt, panme đo lỗ 3 chấu còn dễ dàng sử dụng với dải kích thước đo rộng, độ chia rất nhỏ nên đem lại tính chính xác cao.

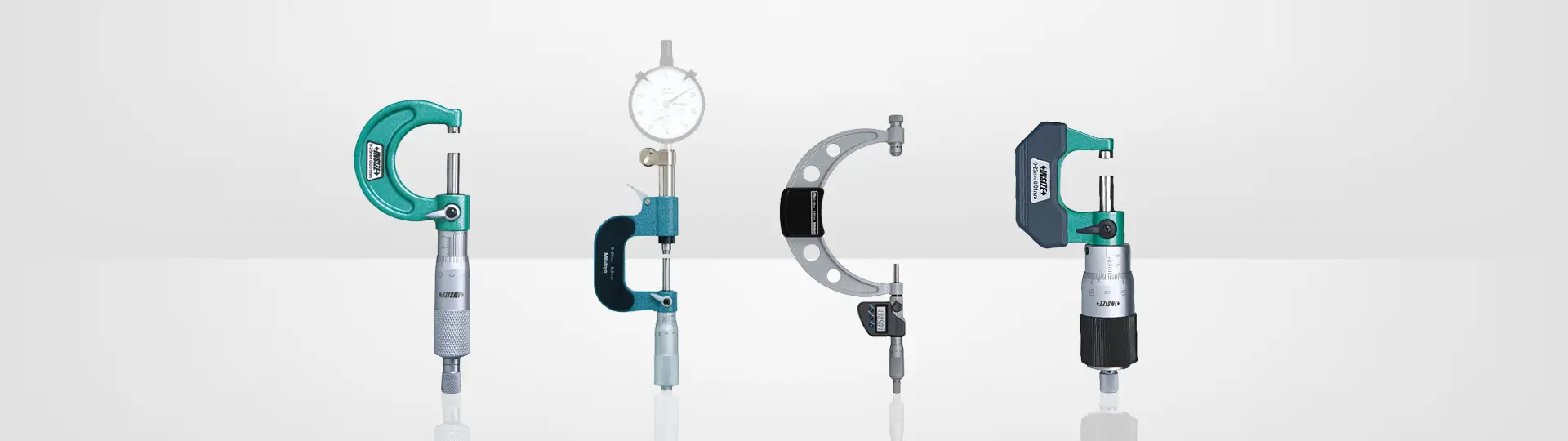

Tổng hợp các sản phẩm panme đo ngoài “đắt giá”

Đương nhiên rồi, với một dụng cụ tối ưu như panme thì sản phẩm này luôn có chi phí đắt đỏ, song ở bài viết này, panme không bàn về giá theo nghĩa đen mà đi sâu vào giá trị của sản phẩm, đặc biệt là những thiết bị chất lượng, tính chính xác và tuổi thọ cao.

Panme đo ngoài Insize

Panme đo ngoài Insize có 2 loại có núm vặn (kích thước từ 0-25, 25-50…175-200mm) và không núm vặn ( kích thước 0-25 và 25-50mm, độ chính xác 4 μm). Thước có vạch chia 0.001 mm, mặt đo phủ Carbua đạt tiêu chuẩn DIN863-1. Các seri đều được cung cấp với các dưỡng đo (ngoại trừ 0-25 mm). Thiết bị là mẫu sản phẩm chung của dòng panme có khung chữ C cứng cáp và tiện lợi cho các phép đo ngoài.

Panme đo ngoài đồng hồ

Panme đo ngoài đồng hồ Mitutoyo seri 107 sử dụng đồng hồ so để xác định chiều go/no-go cho sản xuất hàng loạt. Mỏ đo co thể di chuyển cho phép đo nhanh hơn được cung cấp trong hộp nhựa. Thước có độ phân giải 0,01mm; độ phẳng 0,6μm; độ song song (2 + R / 100) µm, R = max. dải đo (mm). Phần mặt đo thước được bịt cacbua nâng cao độ chính xác trên từng thao tác.

Panme đo ngoài điện tử

Panme đo ngoài điện tử Mitutoyo 340-251-30 với các mỏ đo có thể hoán đổi cho nhau. Thước có độ bảo vệ chống bụi / nước theo tiêu chuẩn IP65, hỗ trợ dải đo rộng lên tới 300mm; được cung cấp với thanh tiêu chuẩn thiết lập 0 cho mỗi dải đo và đầu ra SPC, pin SR44 tuổi thọ từ 1,8 đến 2,4 năm. Độ chính xác ± (4 + R / 75) mm, R = max. dải đo (mm). Độ phân giải 0,001mm. Độ phẳng là 0,6μm cho các models lên đến 300mm và 1μm cho các model hơn 300mm.

Panme đo ngoài nhanh

Thước panme tốc độ đo nhanh 1mm mỗi lượt, có độ phân giải: 0,01mm. Sản phẩm đạt tiêu chuẩn DIN863-1, mặt đo cacbua nhưng không có núm vặn. Các mã sản phẩm tương thích với dải đo 0-25mm, 25-50mm cho độ chính xác là 4μm; dải đo từ 50-75 và 75-100mm độ chính xác là 5μm.

Panme đo ngoài dạng ống

Với thiết kế dạng ống hình trụ, đây là thiết bị có độ phân giải 0,01mm. Sự chính xác tương ứng là:

(3 + n + L / 50) mm
n = số lượng que
L = chiều dài đo tối đa (mm)

Khoảng chạy của đầu panme 25mm, được cung cấp với các thiết lập tiêu chuẩn, mặt đo Carbua đảm bảo tính hiệu chuẩn chính xác suốt quá trình đo. Panme đo ngoài dạng ống ứng dụng để đo các chi tiết, vật có hình dạng tương ứng trong cơ khí một cách dễ dàng.

Trên đây là một vài chia sẻ của Tecostore về thiết bị panme đo ngoài. Cửa hàng khuyên dùng quý khách để nâng cao chất lượng, độ bền, độ chính xác của các phép đo, quý khách nên lựa chọn sản phẩm đến từ hãng Mitutoyo của Nhật bản; đối với nguồn đầu tư tài chính ít hơn thì sản phẩm từ Insize sẽ hợp lý hơn. Xem thêm thông tin về sản phẩm, khách hàng truy cập qua website Tecostore.vn hoặc liên hệ hotline 0966580080. Hy vọng mọi sự hỗ trợ từ chúng tôi sẽ làm hài lòng quý vị!
