Tất tần tật những điều cần biết về khối V - V-blocks

Tecostore cung cấp từ A đến Z thông tin cơ bản về khối V
Tecostore cung cấp từ A đến Z thông tin cơ bản về khối V

Trong nhóm đồ gá gia công kim loại chính xác có rất nhiều dụng cụ hữu dụng cho công việc giữ chặt phôi nhằm thực hiện các hoạt động khoan hoặc phay. Trong số đó không thể kể thiếu khối V (V-Blocks). Bạn không cần phải biết hết về nó nhưng những thông tin căn bản thì cần thiết, thứ bổ trợ tốt cho việc tìm hiểu và sử dụng thiết bị của nhiều người. Do vậy, Tecostore có mặt để cung cấp các thông tin hữu ích đó cho bạn.

Khối chuẩn V-block là gì ?

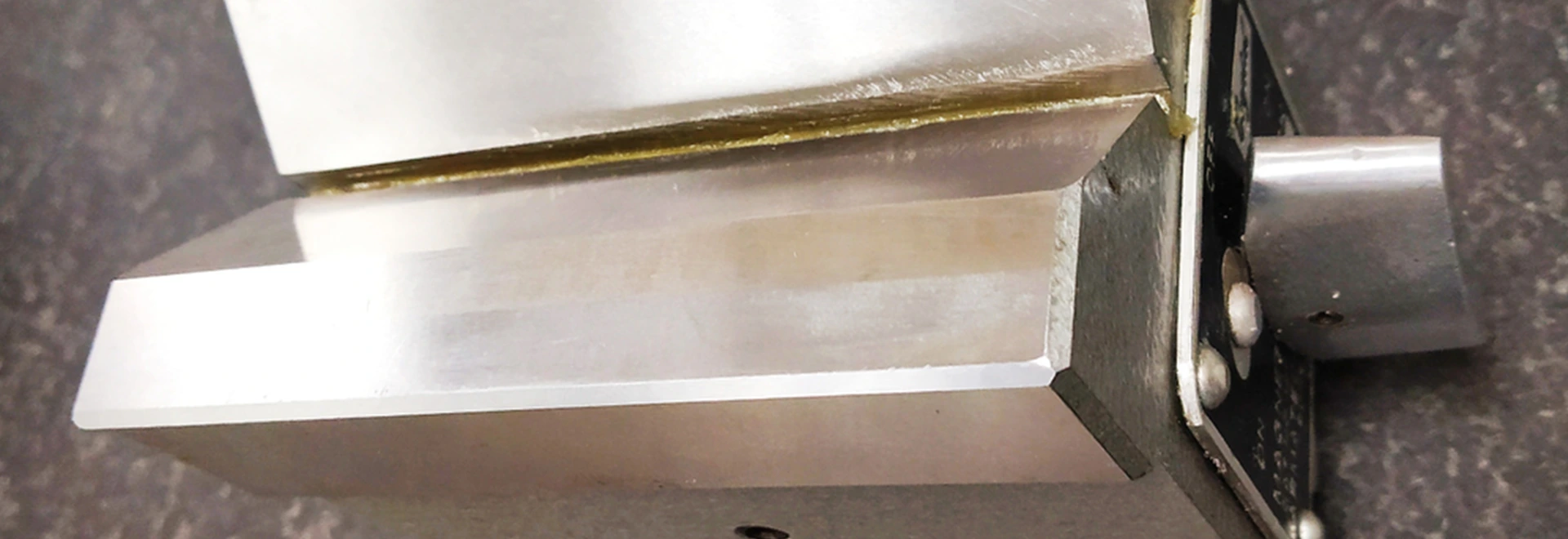

V-block là một khối được chế tạo chính xác thành hình vuông hoặc hình chữ nhật, có công dụng chính là giữ chặt phôi hình trụ trên máy phay hoặc máy khoan. Chúng được gọi là khối chữ V vì chúng có ít nhất một rãnh hình chữ V nằm ở trung tâm - nơi các bộ phận sẽ được định vị. Thiết bị có thể đặt ngang hoặc dọc để thao tác giữ phôi. Thôn thường, các chi tiết trụ dài cần nhiều hơn một khối cho nên khối V CNC hay đi theo cặp. Tuy nhiên, các bộ phận cấu thành dụng cụ này có nhiều kích thước khác nhau và chúng dễ dàng được thay thế cũng như ứng dụng linh hoạt trong các trường hợp cụ thể. Ngoài ra, cả một bộ khối V chuẩn còn kèm theo kẹp - dùng để kẹp chặt các bộ phận hay chi tiết phôi vào V-block.

Bộ khối V Insize 6803

Bộ khối V Insize 6803

Khối V gồm các bộ phận nào ?

Về cấu tạo, khối V tiêu chuẩn sẽ chủ yếu bao gồm các bộ phận sau:

  • Rãnh 90 độ (rãnh chữ V): Đây là phần trung tâm, song song và vuông với tất cả các bề mặt của khối. Nó là vị trí để thợ máy đặt phôi vào. Hầu hết khối V có rãnh 90 độ, tuy nhiên một số khác sẽ có rãnh 60 độ để thích hợp với các chi tiết nhỏ hơn.
  • Kẹp: Bộ khối V nào cũng kèm theo kẹp vít để cố định phôi vào vị trí rãnh một cách chắc chắn.
  • Núm vặn và đai ốc: Khi vặn núm thì đồng thời ren sẽ xoay và hạ dần xuống vị trí của chi tiết. Đai ốc cùng kẹp kết hợp lại sẽ khóa được chi tiết vào đúng vị trí.
  • Rãnh chữ nhật: Phần đế khối V có một rãnh hình chữ nhật vừa với các rãnh chữ T của bàn máy và neo dụng cụ vào vị trí.

Cấu tạo của Bộ khối V Insize 6802

Cấu tạo của Bộ khối V Insize 6802

Khối V được làm từ vật liệu gì?

Hai vật liệu chính làm nên thiết bị này là thép cứng hoặc gang. Trong đó, loại bằng thép phổ biến hơn, vì nó cho khả năng chống mài mòn cũng như độ dẻo tuyệt vời. Còn loại khối V gang khá thông dụng trong kỹ thuật. Tương tự thép, thiết bị bằng gang cũng có thể chống mài mòn tốt, nhưng nó đặc biệt hơn khi hấp thụ được năng lượng rung động hiệu quả. Tức là, khi thợ máy dùng nó trên máy móc đang hoạt động sẽ không bị ảnh hưởng từ độ rung từ máy, giúp việc định vị phôi trở nên dễ dàng hơn. Ngoài ra, cũng có loại khối chuẩn V làm từ đá granite. Chúng dễ bảo quản hơn các khối kim loại và ít bị biến dạng. Trong 3 loại trên, bạn nên cân nhắc tới mục đích sử dụng và ngân sách để lựa chọn loại phù hợp. Chẳng hạn, V-block đá granite đắt nhất nhưng bền và không cần hiệu chuẩn liên tục. Hai loại còn lại giá cả phải chăng hơn nhưng để hoạt động hiệu hiệu quả thường xuyên cần đi đôi với hiệu chuẩn.

Các loại khối V đặc biệt

Bên cạnh khối V chuẩn (loại thường thấy), có rất nhiều loại V-block khác như các khối tĩnh mạch siêu nhỏ, khối V bốn chiều, khối V nghiêng… Mỗi loại sẽ  đem tới trải nghiệm dùng hoàn toàn khác cũng như hữu dụng trong nhiều hoàn cảnh.

  • Khối vi mạch: Được sử dụng để hỗ trợ các chi tiết hình trụ siêu nhỏ.
  • Khối V bốn chiều: Sở hữu 4 rãnh V với các kích thước khác nhau, linh hoạt sử dụng cho nhiều kiểu chi tiết. Đặc biệt, các khối này không có thiết bị kẹp nên một số bề mặt của chúng có từ tính để cố định các phôi kim loại tại chỗ.
  • Khối V từ: Các khối này có nam châm điện bên trong, chúng phát ra điện tích từ trường và hút các chi tiết kim loại hiệu quả. Mọi bề mặt của nó có thể bật tắt điện từ bằng công tắc.
  • Khối V nghiêng: Hay đồng hồ đo góc có thể điều chỉnh, loại này được sử dụng để định vị khối vuông ở một góc trước khi nó được gia công. Góc của khối được điều chỉnh tùy theo nhu cầu của người sử dụng và được khóa chắc chắn.

Khối V từ tính MarTool 107 MH

Khối V từ tính MarTool 107 MH

Bảo quản khối V đúng cách

Trước khi sử dụng khối chuẩn V, bạn nên kiểm tra độ chính xác của nó. Việc sử dụng liên tục với các phôi hình trụ giống nhau dễ gây ảnh hưởng đến các mặt rãnh. Ngoài ra, nếu khối đã bị gỉ, bốn cạnh và hai mặt của dụng cụ có thể không còn thực sự song song hoặc vuông với nhau. Bạn nên xem xét kỹ những vết lõm, vết xước hoặc gờ, đó là dấu hiệu cho thấy khối V của bạn bị kênh, đứng không vững. Bất kỳ lúc nào, khối V trong trạng thái không chính xác hãy tìm cách sửa lại mặt lỗi của khối cho đến khi phẳng. Nếu bạn không tự thực hiện được công đoạn này thì nên trợ giúp những người có chuyên môn để cải thiện dụng cụ nhé! Việc làm thuộc phạm vi của bạn sẽ là vệ sinh thường xuyên khối V bằng khăn mềm, đồng thời khi không sử dụng hãy cất gọn vào hộp đựng của nó. Lưu ý, tránh cất thiết bị ở nơi khô ráo và thoáng mát để bảo vệ nó khỏi độ ẩm có thể gây rỉ sét.

Những thông tin trên không mang tính chất toàn diện nhưng đủ giúp bạn hiểu căn bản về loại thiết bị này. Nếu bạn đang muốn có cho mình một dụng cụ V-block chuẩn thì ghé ngay Tecostore. Chung tôi luôn phân phối chính hãng khối V đến các hãng uy tín hàng đầu như Mahr của Đức hay hãng chất lượng cao Insize của Trung Quốc. Để nhận được những tư vấn kỹ lưỡng và hoàn toàn miễn phí về các sản phẩm trên, hãy gọi ngay đến số hotline: 0966580080 của Tecostore nhé!
