Picotech (Pico Technology) đã ứng dụng chuyên môn của mình về các thiết bị đo lường USB nhỏ gọn cùng với kinh nghiệm khi tạo ra các máy hiện sóng lấy mẫu hiệu suất cao và đo phản xạ trong miền thời gian để mang đến cho khách hàng dòng máy network analyzer usb (máy phân tích mạng) chất lượng cao với chi phí vô cùng hợp lý.

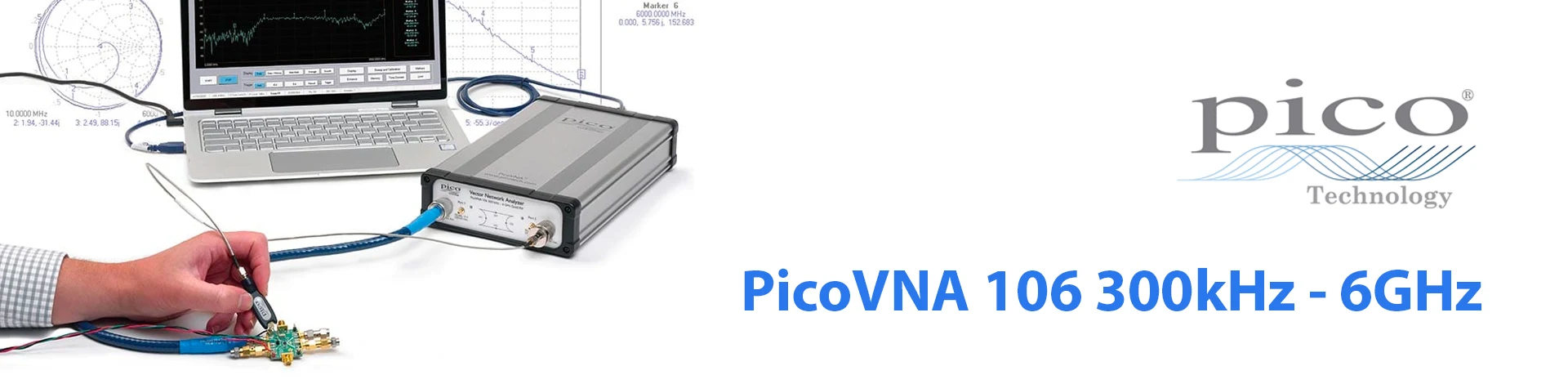

PicoVNA 106 - Chiếc vector network analyzer giá rẻ, dễ thao tác

Nếu bạn làm việc trong môi trường dữ liệu, thông tin, tính toán tốc độ cao, bạn cần phải mô tả đặc điểm của các giao diện tần số cao, các thiết bị, kết nối đa đường và anten. Ngày này, các kỹ sư và các nhà tích hợp hệ thống không có thời gian để trở thành các nhà phân tích thông số kỹ thuật. Cái mà họ cần là một chiếc máy phân tích mạng vector đơn giản, dễ thao tác, chính xác, nhanh và cơ động, có thể hỗ trợ để phát triển các ứng dụng 5G, IoT, radar, và ảnh hoá mô và vật liệu.

PicoVNA 106 là một máy phân tích mạng vector 300kHz đến 6 GHz được thiết kế tại Vương quốc Anh, điều khiển qua USB, và là công cụ chuyên nghiệp, cấp phòng thí nghiệm với hiệu suất, tính cơ động chưa từng có. Mặc dù có thiết kế đơn giản, nhỏ gọn, các thiết bị này có cấu trúc riêng biệt với 4 bộ thu ‘Quad RX’ để làm giảm tối đa các lỗi không thể sửa chữa, sự chậm trễ và không đáng tin cậy của các bộ chuyển mạch nội.

Điều này hỗ trợ cả hiệu chuẩn 8 và 12-term mà không có lỗi chuyển mạch không thể sửa chữa, độ trễ và không đáng tin cậy của các thiết kế ba máy thu truyền thống. Thiết bị hỗ trợ các phương pháp hiệu chuẩn tiện lợi như ‘hiệu chỉnh cách ly nâng cao - enhanced isolation correction’ và ‘unknown thru’.

Chiếc máy phân tích mạng vector PicoVNA 106 có dải động lên đến 118dB tại 10 Hz và nhiễu đường đo chỉ 0,005 dB RMS tại băng thông tối đa 140 kHz. Nó có thể thu được tất cả các tham số S chỉ trong 190 micro giây với mỗi điểm tần số! Hiệu suất này có thể so sánh với các máy phân tích mạng vector đầy đủ chức năng khác với chi phí cao hơn đến 4 lần; thực tế PicoVNA 106 thậm chí chỉ có chi phí tương đương với một máy phân tích mạng vô hướng dải động cao hoặc một máy đo phản xạ vector 1 cổng. Với mức giá hợp lý, PicoVNA tiết kiệm đáng kể và phù hợp với túi tiền của các doanh nghiệp nhỏ, các dự án startup, người dùng số lượng lớn trong lớp học và thậm chí một số người dùng nghiệp dư, nhưng vẫn có thể đáp ứng nhu cầu của các chuyên gia và phòng thí nghiệm siêu cao tần.

Cấu trúc của bộ VNA

Kích thước nhỏ gọn, cơ động, hiệu suất cao và chi phí thấp biến chiếc vector network analyzer này  trở thành thiết bị phù hợp cho các ứng dụng tại hiện trường hay ở không gian làm việc hạn chế trong kiểm tra thiết lập, nhúng OEM và các ứng dụng dành cho giáo dục với bộ kit đào tạo. Ngoài ra với khả năng điều khiển tự động từ xa, chúng cũng hữu ích trong các ứng dụng như:

• Tự động hóa kiểm tra, bao gồm các phép đo và điều khiển nhiều VNA
• Các nhà sản xuất cần tích hợp lõi đo phản xạ hoặc đo truyền dẫn
• Kiểm tra, thử nghiệm, xác định đặc tính và hiệu chuẩn trong các ngành sản xuất, phân phối và trung tâm dịch vụ như cấu phần điện tử, lắp ráp và hệ thống, giao diện/kết nối ATE (cáp, PCB và không dây)
• Kiểm tra và kết hợp cáp
• Phối hợp và điều chỉnh trở kháng anten

Chiếc network analyzer PicoVNA 106 được cung cấp cùng với phần mềm Microsoft Windows hỗ trợ đầy đủ các định dạng đồ thị cho chế độ xem vô hướng và vector của các tham số một cổng hoặc hai cổng. Chúng có thể được lưu hoặc xuất ra các định dạng đồ họa và bảng khác nhau bao gồm Touchstone. Phần mềm này bao gồm biến đổi Fourier, bổ sung khả năng xác định khoảng cách lỗi và xác định đáp ứng xung. Trong mọi trường hợp, có thể chuyển đổi trở kháng danh định (10 Ω đến 200 Ω).

Có thể loại bỏ các thành phần đo lường không mong muốn từ các đường feedline hoặc từ gá kiểm bằng cách sử dụng dịch mặt phẳng tham chiếu bằng tay hoặc tự động, khi được yêu cầu, bù độc lập hoàn toàn cho mỗi tham số S.

Pico Technology cũng đã đưa vào phần mềm miễn phí PicoVNA 2 hai tính năng để xử lý hệ số nén tăng ích (P1dB) và “AM to PM”. Cả hai đều sử dụng quét công suất cổng ở mỗi tần số thử nghiệm. Và tham số đo đều được trích xuất bằng phép nội suy bậc hai.

Các tiêu chuẩn hiệu chuẩn và các kết nối sẽ ảnh hưởng lớn đến sai số đo lường trong phép đo phân tích mạng, vì vậy model VNA Pico sử dụng các cổng SMA và PC3.5 tiêu chuẩn, tất cả các đầu nối của các dây đo đều bằng thép không gỉ và được gia công chính xác.

Bộ cáp và kit hiệu chuẩn cho PicoVNA

Khi đo lường siêu cao tần ngày càng trở nên phổ biến, không chỉ giới hạn trong một nhóm nhỏ người dùng nữa thì những chiếc network analyzer vna sẽ cần phải đơn giản, cơ động, chính xác, dễ thao tác và cũng phải tiết kiệm về mặt chi phí. Và chiếc network analyzer vna PicoVNA 106 ra đời chính là sự đáp ứng về tất cả các tiêu chí đó.
