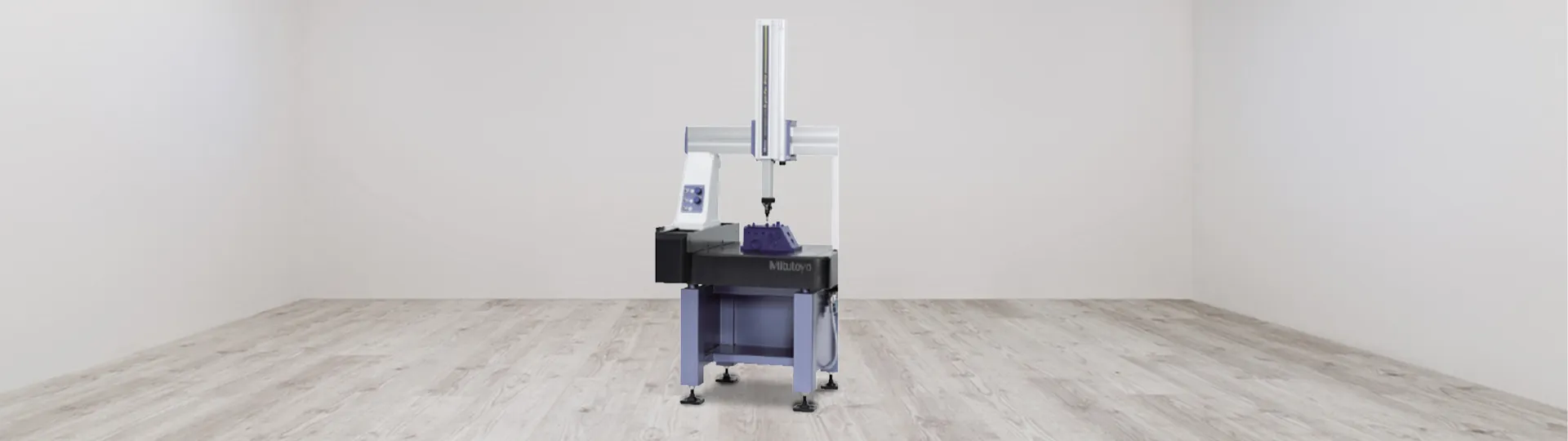

Hướng dẫn hiệu chuẩn máy đo 3d mitutoyo - Tecostore.vn

Hướng dẫn hiệu chuẩn máy đo 3d mitutoyo - Tecostore.vn
Hướng dẫn hiệu chuẩn máy đo 3d mitutoyo - Tecostore.vn

Máy đo 3D hay còn gọi là máy đo tọa độ, tên tiếng Anh là Coordinate Measuring Machine, do đó, thiết bị này còn được gọi tắt là máy CMM. Máy đo 3d  hoạt động theo nguyên lý dịch chuyển một đầu dò để xác định tọa độ các điểm trên một bề mặt của vật thể. CMM thường được thiết kế với 4 phần chính: Thân máy, đầu do, hệ thống điều khiển (máy tính) và phần mềm đo.

Sử dụng máy đo cmm có lợi ích gì?

Máy đo CMM thường được sử dụng để đo lường về kích thước, đo kiểm mẫu, đo góc, hướng, chiều sâu, đo chép hoặc tạo hình chi tiết. Sản phẩm có khả năng đo tọa độ 3 chiều X, Y, Z với độ chính xác cao và hiệu quả hơn các thiết bị đo thông thường; đảm bảo chi tiết sản xuất ra được lắp ráp 1 cách chính xác.

CMM cũng có khả năng vận hành, lập trình thông qua thiết bị CNC điều khiển tự động, tạo ra độ chính xác cao khi đo kiểm. Đối với các chi tiết giống nhau máy còn có thể thực hiện kiểm tra tức thì để đảm bảo khả năng đồng nhất, hỗ trợ đo vị trí chính xác của một điểm trong giới hạn 0.00001 inch.

Tính năng của máy cmm là sử dụng đầu dò để đo chi tiết mẫu vật, do đó, mỗi lần chạm chỉ thu được dữ liệu của một điểm nên thời gian tổng hợp kết quả kéo dài hơn. Thêm nữa, máy có kích thước lớn và chi phí mua cao nên người dùng cũng cần cân đối để sử dụng hiệu quả.

Hướng dẫn hiệu chuẩn máy đo 3d Mitutoyo

Trong quá trình sử dụng lâu dài, máy đo 3d cmm thường xảy ra tình trạng sai số, vì vậy việc hiệu chuẩn là hết sức cần thiết. Bạn cần thực hiện theo các bước sau:

  • Bước 1: Vệ sinh, lau chùi sạch sẽ và bảo dưỡng các bộ phận của máy đo cmm Mitutoyo cùng cây máy tính kết nối dữ liệu
  • Bước 2: Kiểm tra chi tiết các bộ phận của máy 3d như lực căng dây đai cao su, dây đai thép, tín hiệu ổn định từ bộ điều chỉnh, độ cân bằng của thiết bị; hoạt động của ổ lăn, động cơ, tín hiệu của bộ đầu đo PH…
  • Bước 3: Kiểm tra độ chính xác của máy theo các phương: phương vuông góc; phương X,Y,Z và 4 hướng nghiêng P1, P2, P3, P4. Lưu ý điều chỉnh các chỉ số không đạt về mức tiêu chuẩn.
  • Bước 4: Sao lưu lại dữ liệu kết quả đã thu nhập được
  • Bước 5: Lập báo cáo kết quả hiệu chuẩn. Đối với các xưởng chuyên nghiệp, có thể cấp tem hoặc chứng nhận đã hoàn thành hiệu chuẩn cho khách hàng.

Trong quá trình hiệu chuẩn máy cmm mitutoyo, bạn nên sử dụng dưỡng kiểm phù hợp với từng dải đo. Ví dụ như dưỡng laser measurement System phục vụ dải đo 6m, độ chính xác : ± 0.000025mm; dưỡng Outside Micrometer khi hiệu chỉnh dải đo 25mm, độ chính xác 0.0025mm.

Một số sản phẩm máy đo 3d Mitutoyo phổ biến

Máy đo tọa độ 3 chiều Mitutoyo LEGEX 500/700/900

Dòng máy Ultra-high Accuracy CNC CMM đạt được hiệu suất cao với cấu trúc cầu cố định và vòng bi khí chính xác nằm trên các thanh dẫn cứng đảm bảo độ ổn định vượt trội của chuyển động và độ chính xác đo cực cao. Model này phù hợp với các phôi phức tạp từ nhỏ đến trung bình, chẳng hạn như bánh răng, ổ trục, thấu kính, khuôn dập chính xác hoặc các phôi có yêu cầu độ chính xác về chiều với dung sai nhỏ. Đầu dò của Mitutoyo’s MPP-310Q có thể được sử dụng cho các ứng dụng đo điểm - điểm và quét liên tục, lực đo duy trì 0.20N/mm. Máy đảm bảo độ chính xác trong phạm vi nhiệt từ 16 đến 26°C.

Máy đo tọa độ 3 chiều Mitutoyo LEGEX 500/700/900 LEGEX 574
Máy đo tọa độ 3 chiều Mitutoyo LEGEX 500/700/900 LEGEX 574

Máy đo tọa độ 3 chiều Mitutoyo CRYSTA-Apex

Dòng CRYSTA-Apex EX 500T / 700T / 900T là máy CNC CMM được trang bị đầu dò cảm ứng điều khiển 5 trục PH20, giúp giảm thời gian cần thiết cho các chuyển động quay của đầu dò (thường là 40-65%) và cho phép định vị linh hoạt hơn. Điều này cũng đảm bảo việc dễ dàng tiếp cận các phôi phức tạp và tiết kiệm thời gian trong quá trình lập trình và đo lường. Ngoài phép đo điểm 3 trục tương tự như máy đo tọa độ thông thường, đầu dò PH20 còn hỗ trợ thao tác chạm đầu để đo điểm nhanh chóng chỉ bằng hai trục quay của đầu dò mà không cần chuyển động dọc theo trục CMM. PH20 kết hợp một đầu dò TP20 cho phép sử dụng các mô-đun cùng loại, các thay đổi đầu dò tự động với bộ thay đổi mô-đun cũng được hỗ trợ khi sử dụng giá thay đổi TCR20 (tùy chọn).

Máy đo tọa độ 3 chiều Mitutoyo CRYSTA-Apex EX 500T/700T/900T CRYSTA-Apex EX 544T
Máy đo tọa độ 3 chiều Mitutoyo CRYSTA-Apex EX 500T/700T/900T CRYSTA-Apex EX 544T

Máy đo tọa độ 3 chiều Mitutoyo STRATO-Apex 574

Dòng sản phẩm STRATO-Apex là các máy CMM CNC có độ chính xác cao đạt 0,9μm cho kỳ đầu tiên. Model này của hãng Mitutoyo có thiết kế hệ thống cân sử dụng bộ mã hóa tuyến tính hiệu suất cao để phát hiện vị trí trục. Ngoài ra, nhiều công nghệ khác nhau đã được sử dụng trong cấu trúc, gia công bộ phận và lắp ráp để cung cấp phép đo độ chính xác cao. Sản phẩm có tốc độ truyền động tối đa 3D là 20.43"/s (519mm/s); độ phân giải 0.0000019" (0.00005mm).

Máy đo tọa độ 3 chiều Mitutoyo STRATO-Apex 500/700/900 STRATO-Apex 574
Máy đo tọa độ 3 chiều Mitutoyo STRATO-Apex 500/700/900 STRATO-Apex 574

Tecostore vừa chia sẻ đến bạn hướng dẫn hiệu chuẩn máy đo 3d Mitutoyo và những sản phẩm có tính ứng dụng cao trên thị trường hiện nay. Hy vọng những kiến thức này là hữu ích đối với khách hàng quan tâm đến các dụng cụ đo lường có độ chính xác cao. Để theo dõi thông tin các sản phẩm cùng loại, quý khách tham khảo trực tuyến qua website Tecostore.vn/ hoặc liên hệ hotline 0966580080. Đội ngũ tư vấn viên cùng các kỹ sư, chuyên gia giàu kinh nghiệm trong lĩnh vực cơ khí chính xác chắn chắn sẽ đem đến sự hài lòng cho bạn. Nhanh tay để được tư vấn, hỗ trợ nhanh chóng 24/7, duy nhất chỉ có tại Tecostore.
