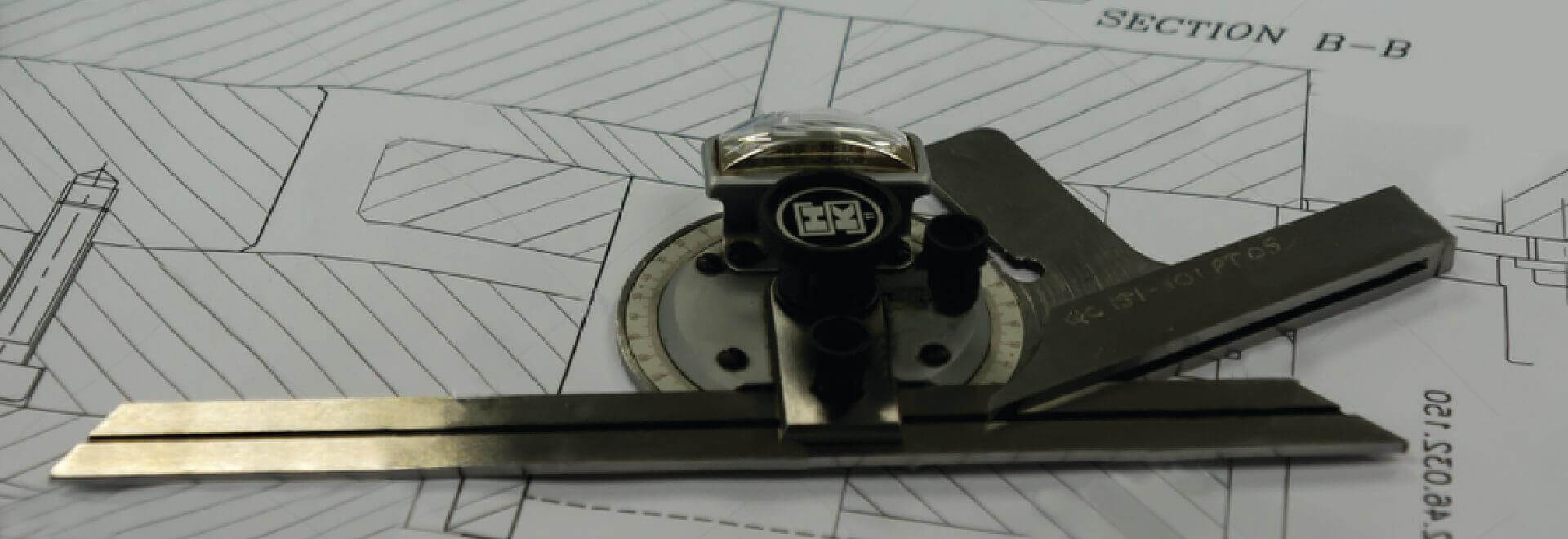

  1001+ điều cần biết về THƯỚC ĐO GÓC VẠN NĂNG - Tecostore
  1001+ điều cần biết về THƯỚC ĐO GÓC VẠN NĂNG - Tecostore

Trong nhiều dạng thước đo góc với các ứng dụng riêng biệt, có một loại được tận dụng khá tốt trong nhiều trường hợp bởi đặc tính của nó. Đó chính là thước đo góc đa năng. Do đâu là kiểu thước này lại được ưa chuộng như vậy, cùng tìm hiểu với Tecostore về cấu tạo và cách dùng của thiết bị này nhé!

Thước đo góc đa năng là gì? Cấu tạo của thước đo góc đa năng

Thước đo góc đa năng là gì?

Thước đo góc vạn năng Insize 2372

Thước đo góc vạn năng Insize 2372

Thước đo góc vạn năng hay còn gọi là thước đo đa góc là dụng cụ đo góc với độ chính xác cao và dung sai bé, trong khoảng 5’ (0.083°). Thước được sử dụng phổ biến trong các nhà máy sản xuất công nghiệp để đo các góc giữa các cạnh không giao nhau của các loại máy móc, khuôn đúc và các loại đồ gá. Đặc biệt, thước có thể gắn cố định trên thước đo cao, hỗ trợ đo góc cho các chi tiết lớn hoặc ngoại cỡ. Có hai lựa chọn hiển thị kết quả đo là hiển thị điện tử và hiển thị trên vạch chia thước đo góc.

Cấu tạo của thước đo góc đa năng

Cấu tạo của thước đo góc đa năng 2372

Cấu tạo của thước đo góc đa năng 2372

1. Vít ngón cái
2. Vít giữ
3. Thanh gá 300mm
4.
Thang đo chính
5. Núm tinh chỉnh
6. Đĩa chia độ
7. Kính đọc phóng đại

8. Thang đo vernier
9. Thanh đế
10. Bề mặt đo
11. Phụ kiện góc nhọn
12. Thanh gá 150mm
13. Kẹp gá dành cho thước đo cao
(Phụ kiện tuỳ chọn, mã: 2372-CLAMP)

Cách dùng thước đo góc vạn năng trong các trường hợp đo cụ thể

Cách dùng thước đo góc vạn năng thực sự không có gì phức tạp. Tuy nhiên, để có thể có kết quả đo chính xác, tránh sai số, người sử dụng phải hết sức cẩn thận trong từng thao tác đo.

Bước 1: Đặt bề mặt đo của thanh gá trùng với 1 cạnh của góc cần đo, lưu ý đặt tâm thước trùng với đỉnh của góc

Bước 2:

  • Đối với các chi tiết thông thường, di chuyển thanh đế sao cho trùng khớp với góc cần đo.
  • Đối với các chi tiết đặc biệt, ta sử dụng thêm phụ kiện góc nhọn. Tương tự, ta di chuyển phụ kiện góc nhọn sao cho trùng khớp với góc cần đo.

Để biết cách sử dụng thước đo góc loại thường, tham khảo: Cách dùng thước đo góc giúp thực hành tại gia - Tecostore

Đo góc của chi tiết lục giác

Đo góc của chi tiết lục giác

Đo góc của chi tiết lục giác

Đo góc vát nhọn của chi tiết lồi

Đo góc vát nhọn của chi tiết lồi

Đo góc vát nhọn của chi tiết lồi

Đo góc vát nhọn của chi tiết lồi

Đo góc vát của chi tiết nhỏ

Đo góc vát của chi tiết nhỏ

Đo góc chéo trong của chi tiết

Đo góc chéo trong của chi tiết

Đo góc gián tiếp

Đo góc gián tiếp

Đo góc gián tiếp

Đo chi tiết có góc nhỏ

Sử dụng phụ kiện góc nhọn để đo góc 0-15°

Đo góc chi tiết không giao nhau

Đo góc chi tiết không giao nhau

Đo góc chi tiết không giao nhau

Đo góc chi tiết không giao nhau

Đo góc chi tiết không giao nhau

Đo của chi tiết lớn sử dụng thước đo cao

Đo của chi tiết lớn sử dụng thước đo cao

Đo của chi tiết lớn sử dụng thước đo cao

Những lưu ý khi sử dụng thước đo góc vạn năng

Các bước lắp đặt thước đo đa góc

Các bước lắp đặt thước đo đa góc

Bước 1: Nới lỏng vít ngón cái

Bước 2: Lắp thanh gá dọc theo khe gá như hình 1 rồi cố định vít ngón cái

Bước 3: Để đo các góc đặc biệt, lắp phụ kiện góc nhọn theo hình 2.

Cách đọc kết quả đo thước đo góc

Cách đọc kết quả đo thước đo góc

Cách đọc kết quả thước đo góc vạn năng rất đơn giản. Kết quả đo là tổng của kết quả vạch chia thước đo góc trên thang đo chính và thang đo vernier.

Hình 1:

  • Kết quả trên thang đo chính: 71°
  • Kết quả trên thang đo vernier: 45’

=> Kết quả: 71°45

Hình 2:

  • Kết quả trên thang đo chính: 15°
  • Kết quả trên thang đo vernier: 25’

=> Kết quả: 15°25’

Các thước đo góc đa năng phổ biến trên thị trường

Thước đo góc vát vạn năng Insize

Thước đo góc vạn năng Insize 2372

Thước đo góc vạn năng Insize 2372



Thước đo góc điện tử Insize 2172

Thước đo góc điện tử Insize 2172

Thước đo góc vạn năng Insize 2372 và 2172 là sản phẩm thước đo đa góc được khách hàng lựa chọn tin dùng do giá thành hợp lý, chất lượng ổn định do được sản xuất theo công nghệ châu Âu. Sản phẩm được làm bằng chất liệu thép đúc cứng cáp cùng lớp phủ chống mài mòn, giúp sản phẩm chịu được va chạm, chống mài mòn, đảm bảo độ bền, kéo dài tuổi thọ sản phẩm.

Thước đo góc vạn năng Mitutoyo

Thước đo góc vát Mitutoyo 187_BP

Thước đo góc vát Mitutoyo 187_BP

Thước đo góc điện tử vạn năng Mitutoyo 187_DUP

Thước đo góc điện tử vạn năng Mitutoyo 187_DUP

Thước đo đa năng Mitutoyo Series 187 là một trong những mẫu thước đo góc được sử dụng nhiều nhất bởi các kỹ sư hay các chuyên viên trong phòng QA, QC. Sản phẩm có xuất xứ Nhật Bản, có độ bền cao. Kiểu dáng thước được thiết kế vừa tay, tạo sự thoái mái cho người sử dụng.

Thước đo góc cạnh đa năng Niigata Seiki

Thước đo góc vạn năng 495D Niigata Seiki

Thước đo góc vạn năng 495D Niigata Seiki

Được làm bằng vật liệu inox cao cấp SUS420J2 của Nhật rất chất lượng, bóng sáng một cách tinh tế, chính xác, vạch chia rõ ràng không bị mờ khi sử dụng, thước đo góc cạnh đa năng Niigita Seiki 495D được sử dụng phổ biến trong các nhà máy sản xuất, đặc biệt là trong các nhà máy Nhật Bản.

Tham khảo thêm:
07 hãng sản xuất thước đo góc TỐT NHẤT
7 thước đo góc theo độ (0~360°) phổ biến
Các THƯỚC ĐO GÓC phiên bản thông minh được ưa chuộng nhất

Mua thước đo góc đa năng ở đâu uy tín, giá tốt?

Tecostore - trang thương mại điện tử chính thức của Tecotec Group hiện đang phân phối chính hãng đến hơn 100+ loại thước đo góc đa năng đa dạng từ nhiều hãng uy tín trên thế giới như Mahr - Đức, Mitutoyo, Niigata Seiki - Nhật Bản, Insize - hàng Trung Quốc chất lượng cao. Để tránh rơi vào tình huống phân vân không biết thước đo góc đa năng gia bao nhieu, giá này đã tốt nhất chưa, hãy lựa chọn Tecostore nhé! Tecostore cung cấp 100% hàng auth với chính sách mua bán - bảo hành- FREESHIP toàn quốc.

Ngoài ra, để nhận những tư vấn có chuyên môn và hoàn toàn miễn phí, hãy gọi ngay đến số Hotline 0966580080 nhé!
