Thực hành đo méo thấp với máy hiện sóng oscilloscope độ phân giải cao

Thực hành đo méo thấp với máy hiện sóng oscilloscope độ phân giải cao - Tecostore
Thực hành đo méo thấp với máy hiện sóng oscilloscope độ phân giải cao - Tecostore

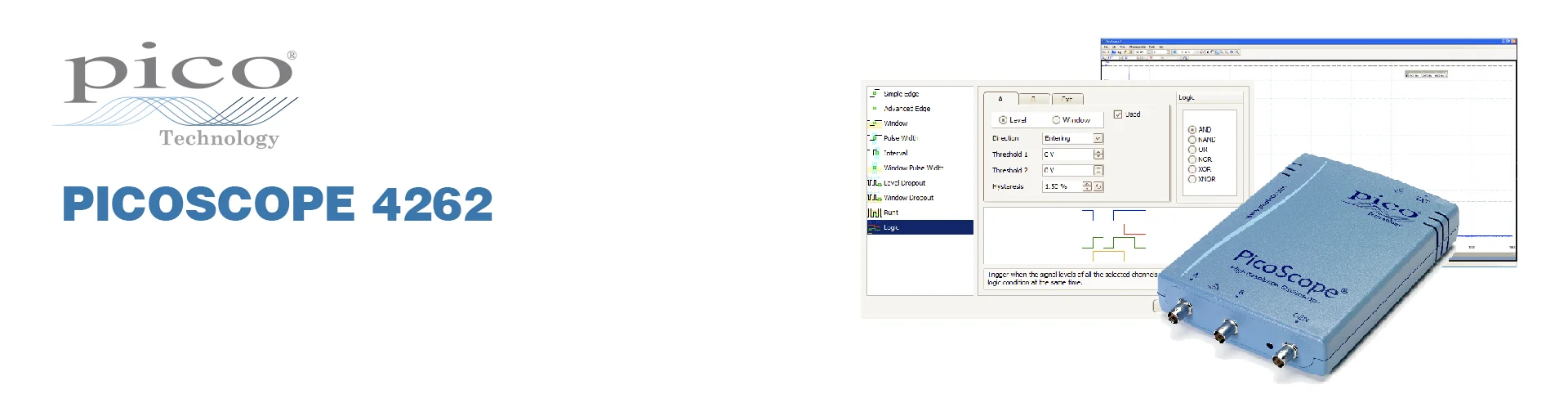

Các dòng máy oscilloscopes nói chung, đặc biệt là mẫu PicoScope 4262 với độ phân giải cao là một thiết bị lý tưởng cho các phép đo độ nhiễu và độ méo thấp. Ngoài ra, sở hữu băng thông 5MHz, thiết bị có thể dễ dàng phân tích tín hiệu âm thanh, tín hiệu siêu âm, rung động, đặc trưng cho tạp âm trong nguồn điện ở chế độ chuyển mạch, đo độ méo và thực hiện một loạt các nhiệm vụ đo khác một cách vô cùng chính xác.

Các chức năng đo lường ưu việt của dòng máy Picoscope 4262

Tìm lỗi cơ bản

Máy hiện sóng cầm tay Picoscope 4262 đến từ nhà Picotech là máy hiện sóng có độ chính xác cao thích hợp cho việc tìm kiếm lỗi. Với hai kênh đầu vào, máy có thể hiển thị tín hiệu trong cả miền thời gian và miền tần số, thậm chí cả hai cùng một lúc. Chế độ phổ cung cấp một số phép đo tự động bao gồm đo méo và nhiễu.

Đo dải động bằng cách cấp tín hiệu từ bộ phát vào máy hiện sóng

Hình 1. Đo dải động bằng cách cấp tín hiệu từ bộ phát vào máy hiện sóng

Dải động

Các bộ chuyển đổi tương tự sang số của hầu hết các máy oscilloscope cầm tay số có độ phân giải 8 bit, tạo ra 256 mức lượng tử hoá. Điều này tương đương với dải động lý tưởng là 48 dB. PicoScope 4262 có bộ chuyển đổi tín hiệu tương tự sang số 16 bit tạo ra 65536 mức lượng tử hóa, tăng dải động lên đến 96 dB.

96 dB là giá trị tốt nhất theo lý thuyết, nhưng trên thực tế, bộ thu sẽ có nhiễu làm giảm dải động có thể sử dụng.

Dải động của bộ phát và bộ thu có thể đo được bằng cách kết nối trực tiếp đầu ra của bộ phát với kênh A, như trong Hình 1.

Hình 2 cho thấy phổ quan sát được trên máy hiện sóng PicoScope. Phổ thu được bằng cách thu tín hiệu sóng sin trong miền thời gian và sau đó click vào nút Spectrum để chuyển tín hiệu sang miền tần số.

Để đo dải động, ta sử dụng tính năng con trỏ (điều khiển các ô vuông màu xanh bên cạnh trục Y) ứng với đỉnh tín hiệu, và nền nhiễu. Khoảng cách giữa hai con trỏ chính là dải động, ở đây bằng -98 dB.

Phổ quan sát được trên máy hiện sóng PicoScope

Hình 2. Phổ quan sát được trên máy hiện sóng PicoScope

Giám sát độ méo của dạng sóng

Thử nghiệm này đo độ méo trong bộ khuếch đại stereo, cho thấy cách đo độ méo tự động của máy hiện sóng cầm tay PicoScope để phát hiện ra các sóng hài ngay cả khi dạng sóng hiển thị trong miền thời gian có vẻ sạch. PicoScope 4262 có dải động đủ để thu những tín hiệu này mà không gây thêm nhiễu hoặc biến dạng đáng kể.

Thiết lập để đo độ méo

Hình 3. Thiết lập để đo độ méo

4 chế độ hiển thị, kênh A và kênh B có THD là -61 dB

Hình 4. 4 chế độ hiển thị, kênh A và kênh B có THD là -61 dB. Trong miền thời gian, chúng ta không thể thấy độ méo.

4 chế độ hiển thị, kênh A và B với mức công suất đầu ra tăng lên

Hình 5: 4 chế độ hiển thị, kênh A và B với mức công suất đầu ra tăng lên, ta có thể bắt đầu thấy một số hài méo trong màn hình hiển thị phổ của kênh A.

Hình 4 và 5, màn hình máy hiện sóng pc PicoScope được chia thành bốn chế độ hiển thị: chế độ hiển thị dạng sóng trong miền thời gian và chế độ hiển thị phổ trên mỗi kênh. Mỗi dạng hiển thị được tạo dễ dàng bằng cách nhấp chuột phải vào chế độ hiển thị mặc định và chọn Add View.

Phổ kênh B có THD là -28 dB. Trong miền thời gian, chúng ta có thể bắt đầu thấy sự biến dạng trong dạng sóng hiển thị (hình phía dưới bên trái).

Phát hiện glitch trong tín hiệu âm thanh

Glitch là trạng thái tín hiệu không mong muốn và thường thể hiện dưới dạng 1 xung có độ rộng rất nhỏ trên tín hiệu.

Chế độ hiển thị lưu vết Persistence Display mode của máy oscilloscope PicoScope rất hữu ích để ghi lại glitch không mong muốn trong tín hiệu âm thanh. Trên màn hình máy hiện sóng pc, thông thường các tín hiệu này chỉ xuất hiện trong một phần giây, do đó có rất ít cơ hội để thực hiện các phép đo chính xác trên các tín hiệu này. Chế độ lưu vết làm cho các dạng sóng cũ vẫn còn hiển thị trên màn hình trong khi các dạng sóng mới hơn sẽ hiển thị chồng lên dạng sóng cũ.

Thiết lập để phát hiện:

  • Nhấp vào nút Persistence Mode trên thanh công cụ PicoScope.
  • Thiết lập cài đặt ở chế độ mặc định hoặc điều chỉnh chúng bằng cách click vào nút Persistence Options.

Trong tùy chọn Persistence Options có 2 chế độ chính là Color Persistence và Analog Intensity:

  • Chế độ Color Persistence, như trong Hình 6, có thể hiển thị dạng sóng mới với màu sắc tươi sáng hơn các dạng sóng cũ, làm cho các lỗi trở nên nổi bật.
  • Chế độ Analog Intensity có hiệu quả tương tự nhưng sử dụng các sắc thái của một màu duy nhất.

Chế độ Color Persistence, hiển thị glitch với màu sáng hơn.

Hình 6. Chế độ Color Persistence, hiển thị glitch với màu sáng hơn.
