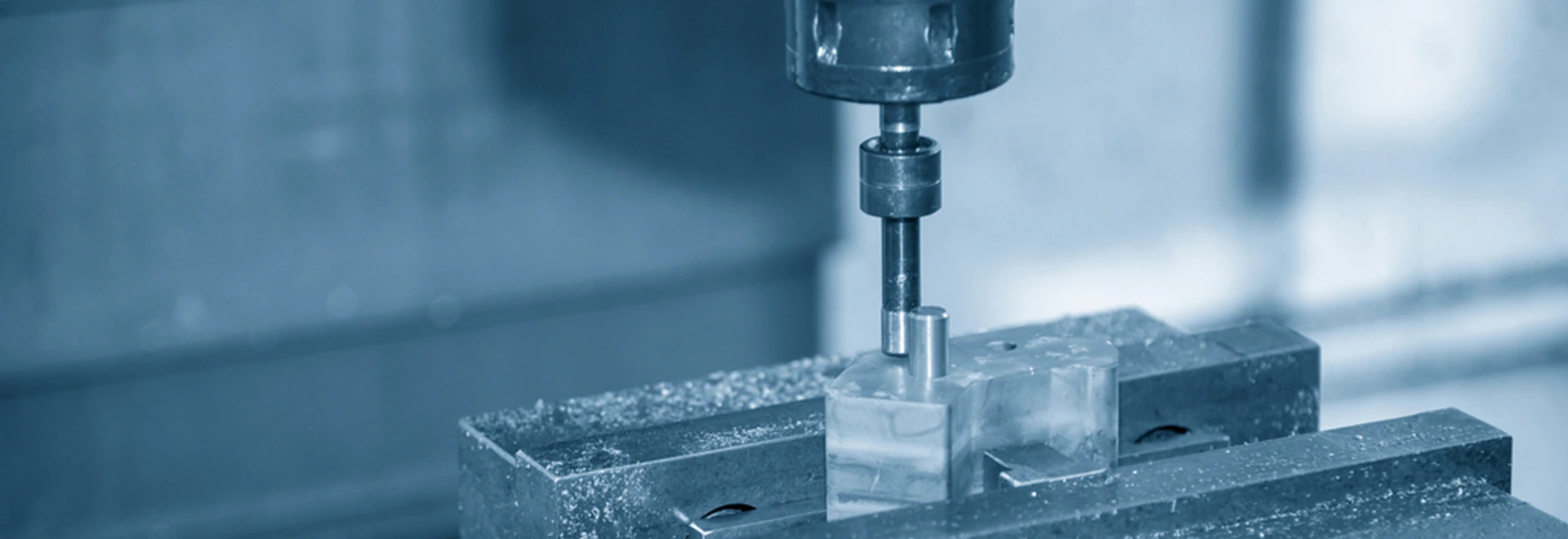

Đầu rà biên - Edge finder công cụ tuyệt vời để tìm cạnh, lỗ chuẩn

Đầu rà biên - Edge finder công cụ tuyệt vời để tìm cạnh, lỗ chuẩn
Đầu rà biên - Edge finder công cụ tuyệt vời để tìm cạnh, lỗ chuẩn

Bằng việc áp dụng kỹ thuật và khoa học hiện đại, ngành gia công trên máy CNC ngày một phát triển do đó các thiết bị được gia công hoàn toàn cải thiện năng suất hơn trước rất nhiều. Trong đó, bước tiến của các công cụ được sử dụng trong gia công CNC góp phần lớn cho thành công đó. Bài viết hôm nay sẽ nhắc tới tên một dụng cụ có vẻ còn xa lạ với nhiều người, nhưng “quen mắt” với dân cơ khí, được ứng dụng hiệu quả trong ngành gia công. Nó có tên là Edge finder - Đầu rà biên.

Edge finder là gì ?

Đầu ra biên - Edge finder là một công cụ thuộc nhóm thiết bị cơ khí chính xác, dùng để định vị các cạnh của phôi. Thiết bị gồm hai hoặc 3 phần hình trụ, liên kết với nhau bằng lò xo. Đầu rà biên CNC được gắn trong trục quay của máy phay hoặc máy khoan, bên cạnh công dụng chính thì chúng hữu ích cho việc tìm ra chính xác tâm của lỗ và vị trí của phôi liên quan đến trục chính của máy. Edge finder thường làm bằng thép, có nhiều kích cỡ. Chúng khác nhau ở đường kính chuôi và đường kính của đầu dò. Lựa chọn kích thước của đầu rà biên sẽ phụ thuộc vào độ lớn bên trong của ống kẹp dùng cho máy phay hoặc máy khoan.

Cấu tạo và hoạt động của Edge finder

Khi bạn quan sát một chiếc đầu rà biên, bạn sẽ thấy công cụ nhỏ bé này thực chất có kết cấu rất đơn giản. Các bộ phận chính của thiết bị bao gồm:

  • Đầu dò: Là bộ phận đảm nhiệm việc xác định vị trí của phôi, cạnh hay tâm lỗ. Đầu dò được gắn với chuôi của dụng cụ bằng một lò xo chịu lực. Khi đầu dò tiếp xúc với cạnh của chi tiết, lò xo sẽ làm cho nó bật ra - dấu hiệu cho thấy cạnh đã được tìm thấy.
  • Chuôi: Là phần thân chính của edge finder. Lúc bạn dùng công cụ, cần phải lưu ý tới đường kính của chuôi. Nó quan trọng là do, đường kính của chuôi phải được cân bằng lại sau khi xác định được cạnh của chi tiết.
  • Phần đầu: Được lắp vào ống kẹp hoặc mâm cặp, rồi tổ hợp này được lắp tiếp vào trục chính của máy phay hoặc máy khoan.

Cấu tạo đầu rà biên

Cấu tạo đầu rà biên

Vậy với những bộ phận như trên, một đầu ra biên có thể hoạt động như thế nào?

Một edge finder sẽ được gắn chắc chắn vào trục chính của máy CNC. Khi máy hoạt động, trục chính của nó quay với tốc độ thông thường là từ 500 đến 1000 vòng/phút, lúc này đầu rà biên có thể định vị cạnh, phôi hoặc tâm lỗ trong khoảng 0,15mm hoặc 0,005 inch. Trong khi đó, đầu dò tiếp xúc được giữ chặt vào chuôi bằng một lò xo căng bên trong dụng cụ. Khi đầu rà biên di chuyển về phía cạnh của chi tiết, lò xo bắt đầu căn giữa cho đến khi đầu rà biên chạy đúng đường và từ từ dừng lại. Nếu dụng cụ bị đẩy ra khỏi tâm, đồng thời đầu dò của nó lệch trục thì có nghĩa cạnh đã được tìm thấy.

Phân loại đầu rà biên CNC

Dựa theo cấu tạo, edge finder được chia làm 2 loại. Một là, đầu rà biên đơn (Single end edge finders): Công cụ chỉ bao gồm một đầu rà biên. Nó sử dụng để định vị phôi liên quan đến đường tâm của trục chính. Loại này phổ biến cho các bộ phận có cạnh thẳng hoặc rãnh hoặc khe có cạnh thẳng. Hai là, đầu rà biên đôi (Double end edge finders): Công cụ hai đầu hoặc công cụ kết hợp đều là tên gọi cho đầu rà biên đôi. Nó có thể sử dụng tương tự như đầu rà biên đơn. Thiết bị này có chức năng xác định vị trí các vết hoặc lỗ ở giữa trên một bộ phận liên quan đến trục chính của máy.

Đầu rà biên CNC Insize 6562

Đầu rà biên CNC Insize 6562

Bên cạnh loại cơ thường thấy, hiện nay thị trường cũng ra mắt nhiều dòng sản phẩm công nghệ cao hơn. Trong đó có đầu rà biên điện tử và laser. Với thiết bị kỹ thuật số, nó hoạt động tương tự như loại cơ, nhưng đặc biệt hơn đầu dò của nó được chỉ báo bằng đèn LED. Một điểm khác biệt nữa là, nó hoạt động mà không cần quay trục của máy. Điều kiện cần để edge finder hoạt động là mạch điện hoàn thiện. Do đó, chúng chỉ có thể xác định vị trí các cạnh của các bộ phận, chi tiết được làm từ vật liệu dẫn điện (kim loại). Tuy đạt độ chính xác cao hơn đầu rà biên cơ, edge finder điện tử cũng có một số nhược điểm. Nó dễ vỡ khi bị rơi. Khi đèn LED sáng dần lên, nó lại không chỉ ra điểm tiếp xúc rõ ràng. Điều này dẫn tới, thiết bị tìm sai và cung cấp kết quả không chính xác.

đầu rà biên điện tử

Đầu rà biên điện tử

So với hai loại cơ và điện tử, edge finder laser được đánh giá cao hơn nhờ vào tính tiện dụng và cách dùng đơn giản.Thiết bị sẽ chiếu một chùm tia nhỏ cho biết cạnh của bộ phận/chi tiết. Bạn chỉ cần di chuyển chùm tia tới mép của bộ phận và sau đó đặt một trong các trục trên DRO bằng không.

Qua các thông tin trên, Tecostore mong phần nào giúp ích được việc tìm hiểu thông tin của bạn về edge finder. Nếu bạn đang có ý định sở hữu một đầu ra biên phù hợp với nhu cầu thì hãy gọi ngay tới hotline: 0966580080, đội ngũ kỹ sư của chúng tôi bằng chuyên môn và sự tận tình sẽ không để bạn thất vọng. Ngoài ra, các sản phẩm đầu rà biên luôn đảm bảo thuộc hàng CHÍNH HÃNG chất lượng cao từ Mahr, Insize, Stanley, Niigata Seiki… Ghé ngay Tecostore để nhận mức giá hấp dẫn ngay hôm nay bạn nhé!
