Các tổ hợp cơ khí giống như máy móc được tạo thành từ nhiều chi tiết đối tiếp nhau. Để máy hoạt động ổn định, người ta chú trọng thiết kế các chi tiết đó nằm trong một dung sai nhất định. Chẳng hạn, ta nói về sự ăn khớp giữa piston và xi lanh của động cơ. Nếu chúng quá sít, không có khe hở chắc chắn gây ra sự mài mòn và ma sát quá mức. Các bộ phận bị giảm tuổi thọ dẫn đến tốn kém chi phí bảo trì và phải ngừng công việc đang làm để sửa chữa. Ngược lại, nếu khe hở giữa chúng rộng sẽ tạo cơ hội cho khí nén thoát ra dễ dàng, làm cho hiệu suất của động cơ giảm đi. Chiếu theo ví dụ trên, công việc cần thiết của các kỹ sư hay thợ vận hành máy đó là đảm bảo khe hở luôn trong giới hạn quy định. Và dụng cụ hữu ích nhất mà họ chọn là Feeler gauge - Thước căn lá đo khe hở. Bài viết hôm nay, Tecostore sẽ đề cập tới định nghĩa, phân loại và ứng dụng của thiết bị này.

Thước căn lá là gì ?

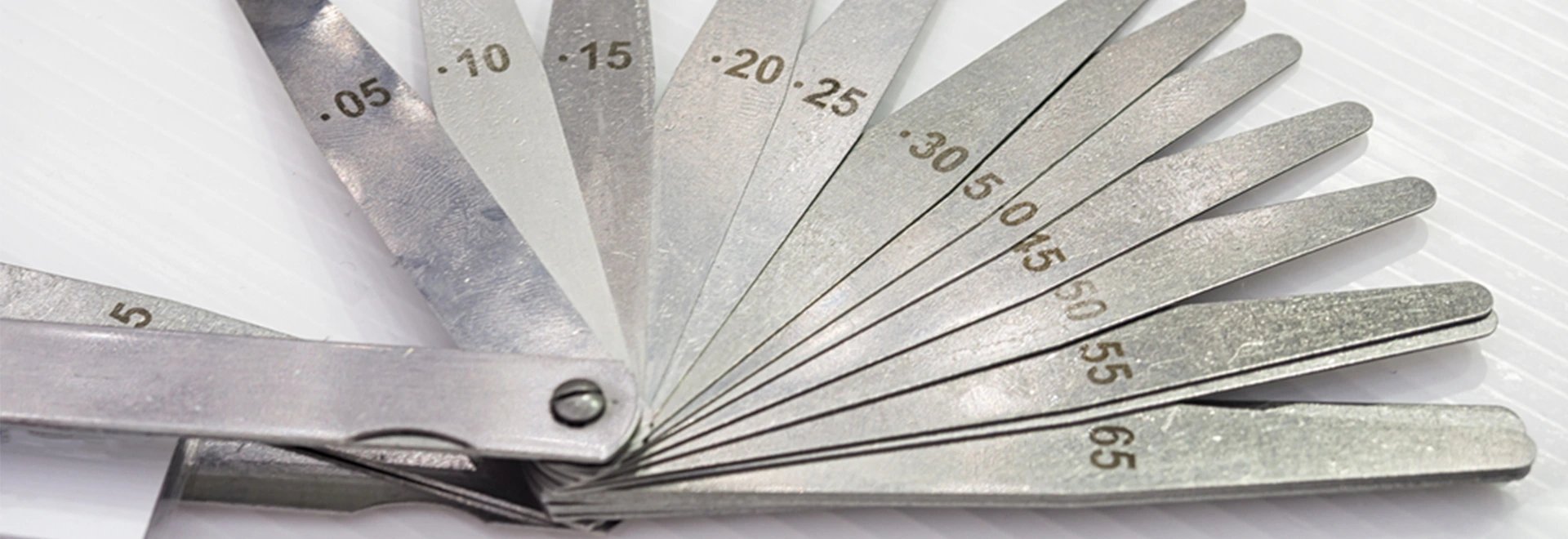

Căn lá (feeler gauge) đôi khi được gọi là thước đo độ dày (thickness gauge), là thiết bị đo cơ khí chính xác, dùng để đọc chính xác khe hở tồn tại giữa hai bề mặt song song, chẳng hạn như khe hở giữa hai bộ phận hoặc chi tiết máy. Thước đo khe hở thường đi theo bộ (gọi là bộ căn lá), với mỗi bộ bao gồm các miếng dẹt bằng kim loại nhiều kích thước gắn lại với nhau bằng đai ốc hoặc đinh tán chung. Các tấm lá phẳng riêng lẻ có độ dày được hiệu chỉnh chuẩn xác, linh hoạt gấp lại và mở ra trong quá trình thực hiện phép đo, đồng thời chúng có thể xếp lên nhau để tạo thêm kích thước mới. Những tấm căn lá chủ yếu sản xuất từ vật liệu thép cao cấp. Nhờ đó, thước nhét không bị nén trong quá trình đo, đảm bảo phép đo chính xác ít sai số.

Các loại căn lá phổ biến

Loại căn lá phổ biến nhất có tấm lá phẳng, một bộ như thế sẽ bao gồm các tấm lá đồng đều về chiều rộng, đa dạng kích thước và làm từ thép cacbon. Tuy nhiên, trong nhiều trường hợp đo khe hở đặc biệt ta không thể chỉ dụng loại tấm phẳng như thế, do vậy mới có các biến thể mới của căn lá. Trong nhiều bộ căn lá, biến thể bao gồm những thay đổi đối với độ dài tấm cũng như độ uốn cong. Theo đó, độ cong sẽ dễ dàng ứng dụng cho các không gian hạn chế di chuyển và tiếp cận khe hở. Ngoài ra, còn một loại nữa với đầu lưỡi thuôn nhọn - chiều rộng của tấm căn lá sẽ hẹp dần về một đầu. Tương tự, nó cũng hữu ích đo trong các khu vực chật hẹp.

Các loại căn lá phổ biến

Đặc điểm thông số kỹ thuật của căn lá

Bên cạnh việc cân nhắc theo nhu cầu sử dụng để chọn theo phân loại trên, người mua hàng cũng cần nắm được một số thông tin về đặc điểm kỹ thuật thước căn lá như sau:

• Số lượng tấm lá: Các bộ căn lá sẽ có số lượng tấm căn lá khác nhau, chia làm 3 mức độ, lượng ít là dưới 10, trung bình là 13; 15; 25; 26; 31 lá và lớn khi trên 100.
• Vật liệu: Thông thường, các căn lá được làm bằng thép cacbon, ngoài ra người ta còn dùng đồng thau, inox, thâm chí nhựa để sản xuất chúng. Trong đó, với vật liệu đồng thau, căn lá sẽ mang ưu điểm như không tạo tia lửa trong khi sử dụng, an toàn trong môi trường dễ cháy nổ. Hơn nữa, đồng thau cũng không bị ăn mòn và không có từ tính, đặc tính mong muốn trong các ứng dụng như điện tử. Đối với thước nhét làm từ thép không gỉ (inox), người dùng hoàn toàn yên tâm về khả năng chịu nhiệt của nó. Còn các loại thước nhét bằng nhựa tích hợp đầy đủ ưu thế từ 2 loại trên như không bị ăn mòn, không phát tia lửa, không hoen ố và không nhiễm từ. Sau cùng, một điểm đặc biệt khi nhắc về vật liệu đó là trong một số bộ căn lá, các tấm có thể làm từ nhiều hơn một vật liệu, chẳng hạn như thép và đồng thau cùng nhau.
• Độ dài tấm: Độ dài tiêu chuẩn là khoảng 3-5 inch, với những tấm dài lên tới 12 inch, tấm ngắn giao động từ 0,75 - 1 inch.
• Đơn vị đo: hệ mét và hệ inch
• Đóng gói: Có hai kiểu điển hình, một là xếp bộ căn lá theo kiểu gấp quạt, các miếng căn lá được cố định lạ với nhau ở một đầu. Kiểu thứ hai, các tấm căn lá được tách riêng rẽ bảo quản trong túi hoặc chỗ trống trong hộp đựng.

Ứng dụng của thước căn lá

Dưỡng đo khe hở “nhỏ như có vỏ” được dùng ở hầu hết mọi nơi khi cần xác định kích thước của khe hở giữa các bộ phận trong máy, điều mà các thiết bị đo lường khác như thước kẹp không thể thực hiện. Thước đo khe hở ứng dụng trong nhiều ngành công nghiệp quan trọng như hàng không vũ trụ, ô tô, dược phẩm, dầu khí và gia công công nghiệp,... Cụ thể, trong lĩnh vực sản xuất xe hơi, thước nhét có công dụng đặt khe hở van giữa các tay gạt và thân van cũng như điều chỉnh khe hở bugi. Tại nhà máy lọc dầu, thước căn lá giúp ích kiểm tra kích thước khe tường trong các bình chứa lò phản ứng. Hay ở khu vực sản xuất phim, người ta cũng dùng căn lá đo khe hở để thiết lập các khoảng trống đồng nhất trên khuôn rập và con lăn trên toàn bộ chiều dài của bộ khuôn.

Ứng dụng của căn lá

Mong rằng những thông tin trên sẽ giúp ích cho bạn hiểu hơn về thiết bị căn lá. Để đặt mua hàng chính hãng, hãy ghé Tecostore. Chúng tôi có đa dạng các mẫu mã thuộc các thương hiệu uy tín như: căn lá Mitutoyo, bộ căn lá Mahr, thước căn lá đo khe hở Insize, thước nhét Niigata Seiki, dưỡng đo khe hở G.A.L. Gage,... Hơn thế nữa, đội ngũ kỹ sư của Tecostore luôn sẵn sàng tư vấn nhiệt tình, giúp bạn chọn được sản phẩm ưng ý. Liên hệ đến số hotline: 0966580080 ngay hôm nay, nhận ưu đãi trong tầm tay.
