Ngoài chức năng đo dòng điện, ampe kìm còn được tích hợp các chức năng giống như đồng hồ vạn năng, cho phép ứng dụng cả môi trường dân dụng và công nghiệp. Vậy, thực chất ampe kìm là gì? Cấu tạo và hoạt động theo nguyên lý như thế nào?

Ampe kìm là gì?

Ampe kìm là thiết bị đo điện chuyên dụng, có khả năng đo dòng điện ở dải từ 100mA - 2000A nhanh chóng, độ chính xác cao. Ngoài ra, ampe kìm cũng tích hợp hàng loạt các tính năng giống đồng hồ vạn năng như đo điện áp, điện trở, đo tần số, thông mạch…

Trên thị trường hiện nay có rất nhiều các loại ampe kìm khác nhau, trong đó có thể kể đến các thương hiệu như ampe kìm Hioki, ampe kìm Kyoritsu hay Sanwa…

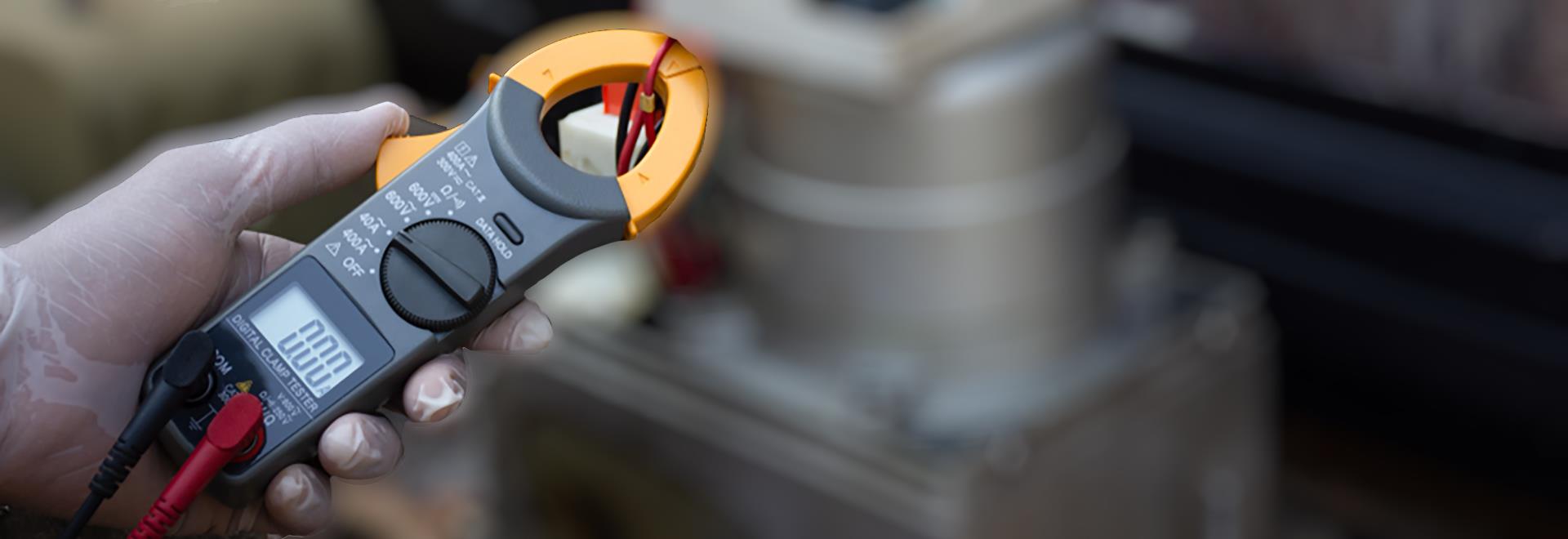

Ảnh 1: Ampe kìm là thiết bị đo dòng điện ở dải cực lớn.

Với nhiều phân khúc từ trung bình đến cao cấp giúp bạn dễ dàng lựa chọn nhằm đáp ứng nhu cầu kiểm tra, sửa chữa máy móc, linh kiện điện, điện tử.

Đọc thêm: Hướng dẫn sử dụng ampe kìm an toàn, độ chính xác cao

So sánh đồng hồ vạn năng và ampe kìm? Nên mua loại nào tốt?

Cấu tạo đồng hồ ampe kìm

Ampe kìm thực hiện chức năng đo chính là dòng điện AC/DC. Thiết bị đo này chia làm 2 loại: ampe kìm hiển thị số điện tử và ampe kìm chỉ thị kim. Về chức năng sẽ không có quá nhiều khác biệt. Sự khác biệt lớn và dễ dàng nhận ra nhất ở ampe kìm số và ampe kìm nằm ở màn hình hiển thị.

Dưới đây là cấu tạo ampe kìm giúp bạn sử dụng thiết bị dễ dàng hơn:

1. Hàm cảm biến
2. Núm điều chỉnh thang đo, dải đo
3. Các phím chức năng hỗ trợ: Nút HOLD – giữ dữ liệu, đèn nền, nút Min/Max-ghi lại giá trị tối thiểu/tối đa của phép đo…
4. Màn hình hiển thị kết quả.
5. Giắc cắm đầu vào

Ảnh 2: Cấu tạo của ampe kìm

Hiện nay, các loại ampe kìm có cấu tạo tương đối giống nhau. Với thiết kế nhỏ gọn giúp dễ dàng bỏ túi, thuận tiện di chuyển đến bất kỳ đâu để phục vụ công việc.

Nguyên lý làm việc của ampe kìm

Nguyên lý hoạt động của ampe kìm như thế nào? Thực tế, nguyên lý hoạt động có sự khác biệt khi đo dòng một chiều và dòng xoay chiều.

Nguyên lý khi đo dòng một chiều

Khi hoạt động, dòng điện 1 chiều sẽ không biến thiên. Do đó, sử dụng ampe kìm đo dòng điện DC sẽ dựa vào cảm biến Hall để tính toán thông số trong mạch.

Nguyên lý khi đo dòng xoay chiều

Khi đo dòng xoay chiều, ampe kìm sẽ hoạt động dựa trên nguyên lý cảm ứng điện từ. Sử dụng hàm kẹp bao quanh dây dẫn sẽ giúp xác định được thông số dòng điện.

Ảnh 3: Ampe kìm đo dòng điện.

Chức năng của đồng hồ ampe kìm

Ban đầu, ampe kìm được tạo ra với mục đích là đo dòng điện với độ chính xác cao. Tuy nhiên, hiện nay, đồng hồ ampe kìm được cải tiến khi cung cấp hầu hết các chức năng cơ bản của đồng hồ vạn năng kỹ thuật số (DMM), chẳng hạn như khả năng đo điện áp, tính liên tục hay đo điện trở.

Đồng hồ ampe cung cấp dải dòng điện tối thiểu từ 0A - 100A. Nhiều model cao cấp có dải đo lên đến 600A - 2000 A. Một số thiết bị đo điện khi đi kèm với phụ kiện như vòng cảm biến có thể đo lên đến 4000 A.

Ảnh 4: Ampe kìm cung cấp chức năng đo đa dạng.

Đọc thêm: Đồng hồ vạn năng là gì? Cấu tạo và chức năng của đồng hồ đo điện vạn năng

Nên mua đồng hồ vạn năng số hay kim? Loại nào tốt nhất?

Ứng dụng của ampe kìm

Ampe kìm được sử dụng để đo dòng điện với dải đo lên đến 2000A, trong khi đó bạn sẽ không thể đo dòng điện 10A chỉ 30 giây với đồng hồ vạn năng.

Hiện nay, ampe kìm được ứng dụng rộng rãi như môi trường công nghiệp, hệ thống điện thương mại, dân dụng và HVAC. Thiết bị đo điện cũng được sử dụng ở một số lĩnh vực sau:

• Dịch vụ: Sửa chữa hệ thống điện tại trung tâm thương mại, trạm biến áp…khi cần thiết.
• Lắp đặt: Để khắc phục sự cố lắp đặt, thực hiện kiểm tra mạch điện đầu cuối hoặc có thể giám sát thợ điện mới vào nghề trong khi lắp đặt thiết bị.
• Bảo trì: Để thực hiện bảo trì theo lịch trình và phòng ngừa cũng như khắc phục sự cố hệ thống.

Ảnh 5: Ampe kìm sử dụng cho mọi mục đích sửa chữa, lắp đặt hay bảo trì điện.

Cách sử dụng và lưu ý khi dùng ampe kìm

Cách sử dụng:

Sử dụng ampe kìm cũng giống như với đồng hồ vạn năng. Để đo dòng điện, bạn chỉ cần di chuyển núm vặn đến ký hiệu A, sau đó mở hàm, đưa dây dẫn vào và đọc kết quả.

Nếu muốn thực hiện các phép đo khác như điện áp, điện trở, đồng hồ ampe kìm cần phải kết nối với 2 que đo, sau đó chọn chức năng và đo như bình thường.

Lưu ý sử dụng:

Khi sử dụng ampe kìm, để đảm bảo an toàn cần lưu ý một số vấn đề sau:

• Chọn đúng thang đo, dải đo.
• Mắc chốt (+) của thiết bị về phía cực dương nguồn điện
• Tuyệt đối không mắc trực tiếp 2 chốt về 2 cực của nguồn điện khi sử dụng ampe kìm.

Ảnh 6: Đảm bảo tuân thủ lưu ý khi sử dụng đồng hồ ampe kìm.

Ampe kìm là thiết bị điện cung cấp chức năng đa dạng, cách sử dụng chúng cũng không quá khó nếu bạn nắm bắt được các nguyên tắc cơ bản.
