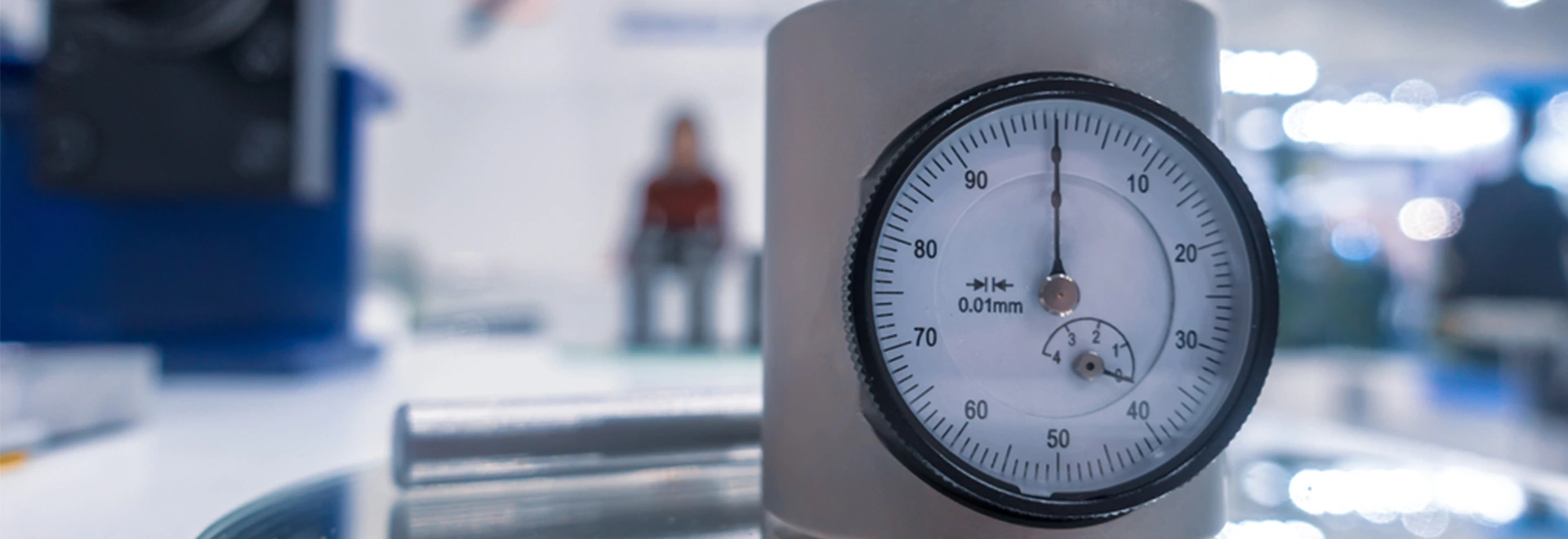

Dụng cụ sét 0 (Zero) là thiết bị cơ khí chính xác, dùng để thiết lập chiều cao dụng cụ cắt so với phôi đồng thời quy gốc tọa độ của dao trùng với gốc tọa độ của phôi. Vốn dĩ, dụng cụ sét chiều dài dao theo trục Z này có độ chính xác cao, cách dùng đơn giản lại dễ kiếm nên được sử dụng thường xuyên tại các nhà máy hay phân xưởng từ nhỏ tới lớn. Có nhiều hãng sản xuất thiết bị này, mỗi hãng có những điểm mạnh hoặc đặc điểm nổi trội riêng khiến người dùng bị thu hút. Tuy nhiên, để chọn ra một thương hiệu có mức phổ cập rộng thì phải gọi tên Insize. Zero Setter của hãng không chỉ làm hài lòng khách hàng ở chất lượng mà còn giữ chân khách hàng khi duy trì các mức giá vừa phải và ổn định hơn so với thị trường. Hãy cùng điểm qua một số kiểu dụng cụ sét 0 Insize để thấy được những ưu điểm đó nhé.

Dụng cụ sét 0 là gì và vai trò của nó ?

Dụng cụ sét dao hay còn gọi là dụng cụ sét Zero trục Z, là một loại phụ kiện thiết yếu dành cho máy CNC, giúp hoạt động sản xuất sản phẩm diễn ra thuận lợi, đơn giản hóa khâu vận hành, đồng thời nâng cao chất lượng gia công. Theo nguyên lý hoạt động, dụng cụ sét 0 sử dụng trục chuẩn quy đồng hồ của thiết bị về điểm “0”. Sau đó điều chỉnh cho dụng cụ chạm vào mặt của thiết bị. Khi đồng hồ hiển thị “0” thì khoảng cách giữa đầu dụng cụ và bề mặt tham chiếu của phôi là 50mm hoặc 100mm.

Trong một quá trình gia công, ta không chỉ đơn giản sử dụng duy nhất một máy chính mà còn cần đến sự hỗ trợ bởi nhiều thiết bị khác. Chẳng hạn, máy CNC cần lập trình trước khi gia công sản phẩm để đảm bảo các nguyên công tự động hoạt động chính xác. Hai việc quan trọng cần làm đó là xác định tọa độ tương quan giữa gốc của máy với phôi thông qua bộ sét tọa độ phôi và định vị vị trí của dao tương thích với sản phẩm cần gia công bằng đồng hồ sét dao trục Z. Nói cách khác, các máy phay hoặc máy tiện CNC cần tới dụng cụ sét 0 (Zero) để thiết lập chiều cao trục Z cũng như tìm gốc tọa độ trùng cho dao và phôi. Đây là thiết bị không thể thiếu trong gia công chính xác. Bởi lẽ chỉ cần dao đi chệch hướng, không chạm đủ sâu hoặc khoét vào phần cứng dẫn tới gãy thì sẽ tạo sai sản phẩm và gây ảnh hưởng đến tiến độ công việc.

Các kiểu dụng cụ sét 0 Insize và ứng dụng của từng loại

Insize là thương hiệu có tuổi đời trẻ, lần đầu xuất hiện là cách đây hơn 20 năm. Dù chưa khẳng định tên tuổi như ông lớn Mitutoyo, nhưng điều khiến Insize ghi điểm mạnh đối với thị trường tiêu dùng Việt Nam đó là giá cả phải chăng cùng chất lượng tiêu chuẩn. Theo đó, thiết bị cơ khí chính xác Insize vừa tốt lại “vừa túi tiền” người mua nên rất nhanh đã phổ biến một cách rộng rãi. Lại nói tới dụng cụ sét dao Zero, nó mang đủ những đặc điểm đó và được đánh giá cao thông qua các loại sau:

Dụng cụ set 0 Insize 6555-100B

Thiết bị này cao 10cm, đường kính ngoài Φ54. Nó được ứng dụng để xác định vị trí của bề mặt phôi hoặc chiều dài dao trong máy phay hoặc máy tiện theo trục Z. Bộ định mức không được đặt trên phôi. Trục quay phải được di chuyển cẩn thận vào máy đánh dấu cho đến khi kim đồng hồ chỉ “0”. Dòng 6555-100B đạt kích thước tham chiếu với phôi là 100mm, lực thử thấp, phù hợp với những công cụ siêu nhỏ với đường kính tối thiểu Φ0.1 mmm. Đặc biệt, chân đế có từ tính dễ dàng định vị trong quá trình gia công. Ngoài ra, để có thể lắp theo chiều ngang, Zero setter Insize 6555-100B cũng có sẵn bộ định vị 0 với nam châm tích hợp.

Dụng cụ set 0 Insize 6555-100B

Dụng cụ set 0 Insize 6554-50

Loại này có hình dáng khá đặc biệt, gồm một thân chính với đường kính trên Φ47, đường kính dưới Φ65 và một mặt đồng hồ nối với thân chính có kích thước là Φ40. Thiết bị chỉ cao 50mm nhưng có độ vững tốt, chịu được lực thử lên tới 9N (tại 50mm). Nhờ đó, dao trong máy CNC cần dùng một lực mạnh gia công có thể áp dụng dòng 6554-50 của Insize để xác định.

Dụng cụ set 0 Insize 6554-50

Dụng cụ sét 0 (sét Z) Insize 2394

Đây là dòng dụng cụ sét 0 cơ bản nhất khi nhắc tới thương hiệu Insize. Thiết bị cao 100mm, độ chính xác ±10µm và lực kiểm tra là 9N (ở 100mm). Nó có nam châm phần chân đế giúp hút giữ vào chi tiết hoặc bàn máy. Cách dùng của nó khá đơn giản. Người dùng chỉ cần tuân thủ các bước cơ bản sau:

Phần 1: Chỉnh 0:

• Vặn núm để mũi tên ở cạnh chữ SET hướng lên trên
• Nhấn đè đĩa đo hết cỡ và chỉnh về 0

Phần 2: Cách sử dụng:

• Vặn núm để mũi tên ở cạnh chữ USE hướng lên trên
• Bật công tắc nam châm
• Tham khảo bản vẽ có trong hộp thiết bị để sử dụng

Chi tiết hướng dẫn dụng cụ sét 0 (sét Z) Insize 2394

Dụng cụ sét 0 (sét Z) Insize 2394

Dụng cụ set 0 điện tử Insize 6557-50

Thiết bị này được sản xuất nhờ vào sự phát triển vượt bậc của công nghệ. Dòng sản phẩm kỹ thuật số có độ phân giải 0.001 mm/0.00005". Người dùng dễ dàng sử dụng sét trục Z bằng các nút chức năng: bật/tắt, mm/inch/cài đặt 0. Một số tính năng nổi trội khác của thiết bị như chống nước/chống bụi IP65; tự động tắt nguồn, chân đế có từ tính, dùng pin CR2032…linh hoạt trong ứng dụng và di chuyển tới mọi địa điểm.

Dụng cụ set 0 điện tử Insize 6557-50

Ngoài 4 kiểu được nhắc tới trên, Tecostore còn có rất nhiều dụng cụ sét 0 Insize chất lượng tốt khác như Dụng cụ set 0 Insize 6553-50, Dụng cụ sét 0 (sét Z) Insize 2397, Dụng cụ sét 0 (sét Z) Insize 6556… Chúng tôi đảm bảo các sản phẩm được nhập khẩu CHÍNH HÃNG, chất lượng đã được kiểm chứng cũng như cung cấp tới khách hàng mức giá phải chăng. Để nhận được những tư vấn kỹ lưỡng và hoàn toàn miễn phí về các sản phẩm trên, hãy gọi ngay đến số hotline: 0966580080 của Tecostore nhé!
