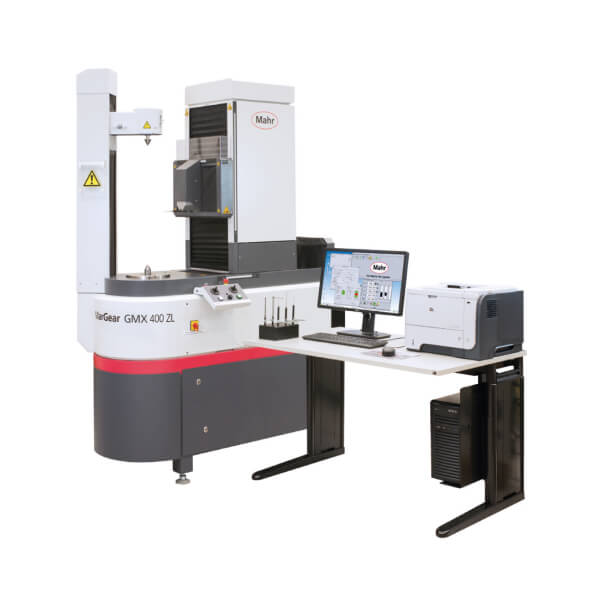

Trung tâm đo kiểm bánh răng đa năng MarGear GMX 400 ZL

Thông số kỹ thuật

Hành trình đo (mm), trục X	200
Hành trình đo (mm), trục Y	200
Hành trình đo (mm), trục Z	650
Đường kính tối đa* [mm]	400
Chiều dài	1560
Chiều rộng	600
Chiều cao	2147
Khối lượng [kg]	750
Khối lượng tối đa của phôi [kg]	60 (80 theo yêu cầu)
Độ chính xác	Độ chính xác cấp I cho các phép đo bánh răng phù hợp với VDI/VDE 2612/2613 Nhóm 1 ở nhiệt độ 20°C ± 2°C
Độ lệch trục (đo bán kính µm + µm / mm)	0.11 µm + 0.0008 µm/mm
Độ lệch tâm (µm theo chiều cao bàn)	≤ 0.11 µm

* đường kính tối đa của bánh răng hình trụ

Phụ kiện

Bộ thay đổi cánh tay thăm dò (5 hộp)
Hệ thống chủ động giảm rung
Revolving counter tip

Ứng dụng

Kiểm tra tự động:

Bánh răng trụ thẳng và xoắn ốc
Bánh răng côn xoắn ốc và hình nón
Vòng bánh răng
Trục vít hình trụ
Bánh răng hình nón và hình trụ không đối xứng
Bánh răng hình quạt

Dao bào
Dao phay lăn
Đá mài
Bánh răng đồng bộ
Bánh răng nón
Hình học 3D, các phép đo biên dạng và vị trí, đường kính, khoảng cách
Dụng cụ cắt bánh răng đặc biệt theo yêu cầu

Thử nghiệm chính xác, hoàn toàn tự động đối với bánh răng và dụng cụ cắt bánh răng có đường kính ngoài đến 400 mm.

Giải pháp lý tưởng cho cả sản xuất bánh răng phổ thông và chuyên dụng.

Các giải pháp hệ thống cung cấp tính linh hoạt và tính sẵn sàng cao nhất trong một cơ sở sản xuất linh kiện bánh răng bánh răng hiện đại. MarGear GMX, được nối mạng để sử dụng gần khu vực sản xuất, cung cấp phân tích nhanh chóng và hiệu quả về độ lệch bánh răng có thể xảy ra.

Điều này cho phép đánh giá trực tiếp độ lệch và sửa lỗi máy được tạo tự động.

Các phép đo hình dạng và bánh răng được thực hiện trên một dụng cụ đo duy nhất.

Cảm biến quét 3D có độ chính xác cao kết hợp với trục C điều khiển trực tiếp cho độ chính xác và hiệu quả.

Đơn vị điều khiển:
Bộ điều khiển PC nguồn 4 trục:

Dải đo Z mở rộngđể đo trục truyền động dài lên đến 650 mm.

Tùy chọn:

Ụ có chiều dài kẹp lên đến 700 mm
Hệ thống chủ động giảm xóc
