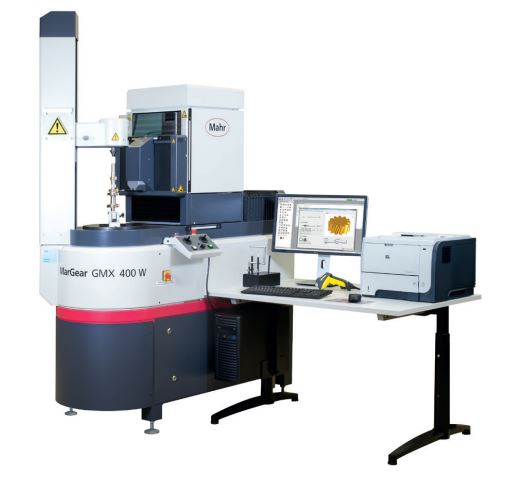

Trung tâm đo kiểm bánh răng đa năng MarGear GMX 400 W

Name: Trung tâm đo kiểm bánh răng đa năng MarGear GMX 400 W | TECOSTORE.VN
Brand: Mahr
SKU: GMX_400_W
Availability: InStock
Rating: 5 (1 reviews)

Hãng sản xuất: Mahr (Xem thêm sản phẩm của hãng)

SKU: GMX_400_W

Danh mục: Thiết bị đo cơ khí chính xác

Thẻ: GMX 400 W Mahr, Mahr

LIÊN HỆ Vui lòng liên hệ để nhận báo giá phù hợp

Yêu cầu báo giá LIÊN HỆ ĐỂ CÓ GIÁ TỐT

Thanh toán an toàn

Hỗ trợ chuyên nghiệp

Đổi trả dễ dàng

Giao hàng tận nơi

Trung tâm đo kiểm bánh răng đa năng MarGear GMX 400 W

Thông số kỹ thuật

GMX 400 W
Hành trình đo (mm), trục X	200
Hành trình đo (mm), trục Y	200
Hành trình đo (mm), trục Z	320
Đường kính tối đa* [mm]	400
Chiều dài	1560
Chiều rộng	600
Chiều cao	1787
Khối lượng [kg]	700
Khối lượng tối đa của phôi [kg]	60 (80 theo yêu cầu)
Độ chính xác	Độ chính xác cấp I cho phép đo bánh răng phù hợp với VDI / VDE 2612/2613 Nhóm 1 tại nhiệt độ 20°C ± 2°C
Độ lệch trục (đo bán kính µm + µm / mm)	0.11 µm + 0.0008 µm/mm
Độ lệch tâm (µm theo chiều cao bàn)	≤ 0.11 µm

* đường kính tối đa của bánh răng hình trụ

Phụ kiện

Bộ thay đổi cánh tay thăm dò (5 hộp)
Hệ thống chủ động giảm rung
Revolving counter tip

Ứng dụng

Kiểm tra tự động:

Bánh răng trụ thẳng và xoắn ốc
Bánh răng hình nón và hình trụ không đối xứng
Bánh răng hình quạt
Bề mặt 3D, đường kính, khoảng cách, góc hình nón
đo biên dạng và vị trí
GDE
Xuất dữ liệu

Thử nghiệm chính xác, hoàn toàn tự động đối với bánh răng và dụng cụ cắt bánh răng có đường kính ngoài đến 400 mm.

Việc kết hợp các tác vụ đo bánh răng với các biên dạng và vị trí khác nhau chưa bao giờ dễ dàng hơn thế.

Với hơn 6000 đơn vị đã được bán ra, môi trường MarWin là một cách rõ ràng và đơn giản để tạo các chương trình hoàn chỉnh trong chế độ Teach-In.
Điều này cải thiện hiệu quả lập trình và giảm khả năng sử dụng sai cách.

Sửa lỗi máy thời gian thực GMX đã được chứng minh cũng được sử dụng để định vị các chuyển động với Bộ điều khiển MarEcon mới :, đảm bảo tốc độ và độ chính xác tối đa trong toàn bộ quá trình đo và chuyển động.

Các phép đo bánh răng, biên dạng và kích thước được thực hiện trên một dụng cụ đo.

Cảm biến quét 3D có độ chính xác cao kết hợp với trục C điều khiển trực tiếp cho độ chính xác và tốc độ.

Đơn vị điều khiển:
Bộ điều khiển 4 trục:
