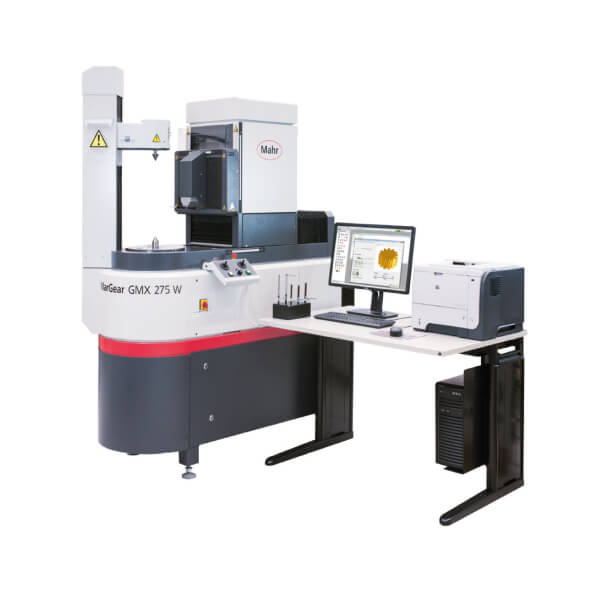

Trung tâm đo kiểm bánh răng đa năng MarGear GMX 275 W
Thông số kỹ thuật
| GMX 275 W | |
|---|---|
| Hành trình đo (mm), trục X | 180 |
| Hành trình đo (mm), trục Y | 150 |
| Hành trình đo (mm), trục Z | 320 |
| Đường kính tối đa* [mm] | 275 |
| Chiều dài | 1560 |
| Chiều rộng | 600 |
| Chiều cao | 1787 |
| Khối lượng [kg] | 700 |
| Khối lượng tối đa của phôi [kg] | 60 (80 theo yêu cầu) |
| Độ chính xác |
Độ chính xác cấp I cho các phép đo bánh răng phù hợp với VDI/ VDE 2612/2613 Nhóm 1 ở nhiệt độ 20°C ± 2°C |
| Độ lệch trục (đo bán kính µm + µm / mm) | 0.11 µm + 0.0008 µm/mm |
| Độ lệch tâm (µm theo chiều cao bàn) | ≤ 0.11 µm |
* đường kính tối đa của bánh răng hình trụ
Phụ kiện
- Hệ thống chủ động giảm rung
- Revolving counter tip
- Máy quét ma trận dữ liệu
- Mâm cặp 70 mm
- Mâm cặp 200 mm
- Bộ chốt dẫn động
- Ụ 450 mm hoặc 700 mm
Ứng dụng
- Trạm đo cơ bản với phần mềm AdvancedForm
- Thích hợp để sử dụng làm trạm đo bánh răng với Bánh răng trụ QE
Thử nghiệm chính xác, hoàn toàn tự động đối với bánh răng và dụng cụ cắt bánh răng có đường kính ngoài đến 275 mm.
Giải pháp lý tưởng cho cả sản xuất bánh răng phổ thông và chuyên dụng.
Các giải pháp hệ thống cung cấp tính linh hoạt và tính sẵn sàng cao nhất trong một cơ sở sản xuất linh kiện bánh răng bánh răng hiện đại. MarGear GMX, được nối mạng để sử dụng gần khu vực sản xuất, cung cấp phân tích nhanh chóng và hiệu quả về độ lệch bánh răng có thể xảy ra.
Điều này cho phép đánh giá trực tiếp độ lệch và sửa lỗi máy được tạo tự động.
Các phép đo hình dạng và bánh răng được thực hiện trên một dụng cụ đo duy nhất
Cảm biến quét 3D có độ chính xác cao kết hợp với trục C điều khiển trực tiếp cho độ chính xác và hiệu quả.
Đơn vị điều khiển:
Bộ điều khiển PC nguồn 4 trục:
