Mô tả

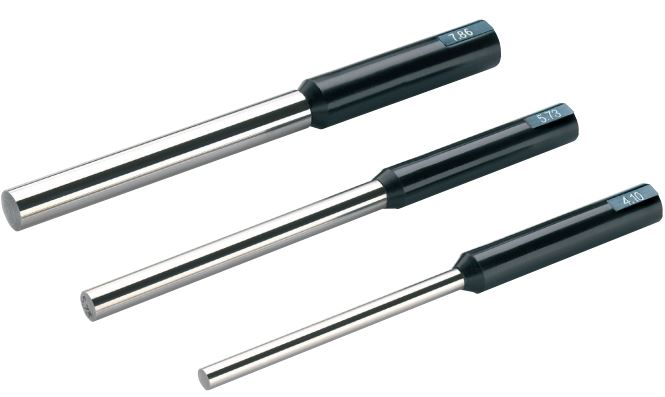

Trục chuẩn có tay cầm MarGage 426 G
Thông số kỹ thuật
| Mã đặt hàng | Loại sản phẩm | Cấp (DIN 876) | Ø mm | Bước | Dung sai gia công +/- | Chiều dài |
|---|---|---|---|---|---|---|
| mm | mm | μm | mm | |||
| 4828151 | 426 G | 0 | 0.1 -0.19 | 0.01 | 0.5 | 25 |
| 4828152 | 426 G | 0 | 0.2 -0.29 | 0.01 | 0.5 | 25 |
| 4828153 | 426 G | 0 | 0.3 -0.49 | 0.01 | 0.5 | 25 |
| 4828154 | 426 G | 0 | 0.5 -0.99 | 0.01 | 0.5 | 25 |
| 4828155 | 426 G | 0 | 1 -2.99 | 0.01 | 0.5 | 57 |
| 4828156 | 426 G | 0 | 3 -5.99 | 0.01 | 0.5 | 57 |
| 4828157 | 426 G | 0 | 6 -10 | 0.01 | 0.5 | 57 |
| 4828351 | 426 G | 0 | 0.1 -0.199 | 0.001 | 0.5 | 25 |
| 4828352 | 426 G | 0 | 0.2 -0.299 | 0.001 | 0.5 | 25 |
| 4828353 | 426 G | 0 | 0.3 -0.499 | 0.001 | 0.5 | 25 |
| 4828354 | 426 G | 0 | 0.5 -0.999 | 0.001 | 0.5 | 25 |
| 4828355 | 426 G | 0 | 1 -2.999 | 0.001 | 0.5 | 57 |
| 4828356 | 426 G | 0 | 3 -5.999 | 0.001 | 0.5 | 57 |
| 4828357 | 426 G | 0 | 6 -10 | 0.001 | 0.5 | 57 |
- Sử dụng làm cài đặt chuẩn cho các dụng cụ đo lường chỉ thị
- Dùng để kiểm tra độ phẳng và độ thẳng của thước trên tấm đo và điều khiển
- Dùng để kiểm tra khoảng cách giữa các trục, trụ và các chi tiết gia công khác khi kết hợp với khối căn mẫu song song
- Dùng để kiểm tra đường kính ren trong hoặc đường kính vòng chia bánh răng.
- Làm bằng thép chống mài mòn, được tôi cứng và mài nghiền
- Cấp 0
- DIN 2269
- Dung sai gia công ± 0.5 µm

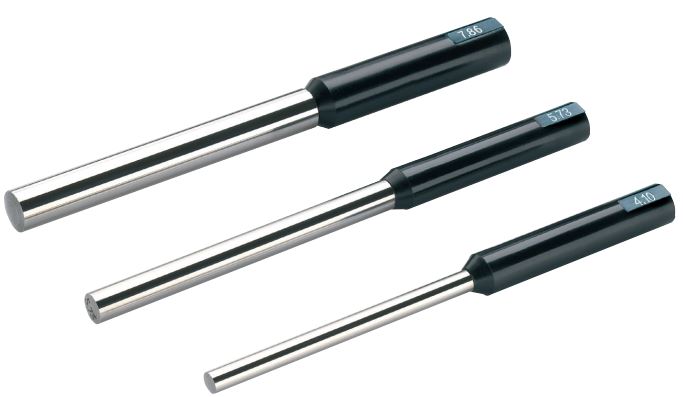

Trục chuẩn có tay cầm MarGage 426 G
Thông số kỹ thuật
| Mã đặt hàng | Loại sản phẩm | Cấp (DIN 876) | Ø mm | Bước | Dung sai gia công +/- | Chiều dài |
|---|---|---|---|---|---|---|
| mm | mm | μm | mm | |||
| 4828161 | 426 G | 1 | 0.1 -0.19 | 0.01 | 1 | 33 |
| 4828162 | 426 G | 1 | 0.2 -0.29 | 0.01 | 1 | 33 |
| 4828163 | 426 G | 1 | 0.3 -0.49 | 0.01 | 1 | 33 |
| 4828164 | 426 G | 1 | 0.5 -0.99 | 0.01 | 1 | 33 |
| 4828165 | 426 G | 1 | 1 -2.99 | 0.01 | 1 | 62 |
| 4828166 | 426 G | 1 | 3 -5.99 | 0.01 | 1 | 62 |
| 4828167 | 426 G | 1 | 6 -10 | 0.01 | 1 | 62 |
| 4828361 | 426 G | 1 | 0.1 -0.199 | 0.001 | 1 | 33 |
| 4828362 | 426 G | 1 | 0.2 -0.299 | 0.001 | 1 | 33 |
| 4828363 | 426 G | 1 | 0.3 -0.499 | 0.001 | 1 | 33 |
| 4828364 | 426 G | 1 | 0.5 -0.999 | 0.001 | 1 | 33 |
| 4828365 | 426 G | 1 | 1 -2.999 | 0.001 | 1 | 62 |
| 4828366 | 426 G | 1 | 3 -5.999 | 0.001 | 1 | 62 |
| 4828367 | 426 G | 1 | 6 -10 | 0.001 | 1 | 62 |
- Sử dụng làm cài đặt chuẩn cho các dụng cụ đo lường chỉ thị
- Dùng để kiểm tra độ phẳng và độ thẳng của thước trên tấm đo và điều khiển
- Dùng để kiểm tra khoảng cách giữa các trục, trụ và các chi tiết gia công khác khi kết hợp với khối căn mẫu song song
- Dùng để kiểm tra đường kính ren trong hoặc đường kính vòng chia bánh răng.
- Làm bằng thép chống mài mòn, được tôi cứng và mài nghiền
- Cấp 1
- DIN 2269
- Dung sai gia công ± 1.0 µm

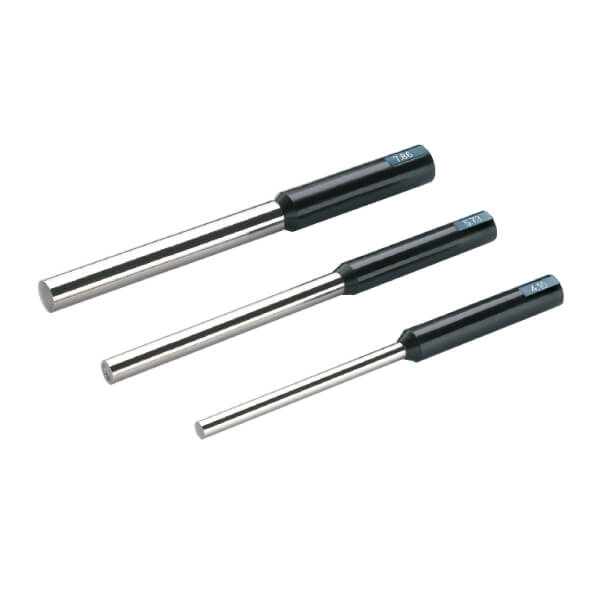

Trục chuẩn có tay cầm MarGage 426 G
Thông số kỹ thuật
| Mã đặt hàng | Loại sản phẩm | Cấp | Ø | Bước | Dung sai gia công +/- | Chiều dài |
|---|---|---|---|---|---|---|
| mm | mm | μm | mm | |||
| 4828171 | 426 G | 2 | 0.1 -0.19 | 0.01 | 1.5 | 33 |
| 4828172 | 426 G | 2 | 0.2 -0.29 | 0.01 | 1.5 | 33 |
| 4828173 | 426 G | 2 | 0.3 -0.49 | 0.01 | 1.5 | 33 |
| 4828174 | 426 G | 2 | 0.5 -0.99 | 0.01 | 1.5 | 33 |
| 4828175 | 426 G | 2 | 1 -2.99 | 0.01 | 1.5 | 62 |
| 4828176 | 426 G | 2 | 3 -4 | 0.01 | 1.5 | 43 |
| 4828177 | 426 G | 2 | 6 -10 | 0.01 | 1.5 | 62 |
- Sử dụng làm cài đặt chuẩn cho các dụng cụ đo lường chỉ thị
- Dùng để kiểm tra độ phẳng và độ thẳng của thước trên tấm đo và điều khiển
- Dùng để kiểm tra khoảng cách giữa các trục, trụ và các chi tiết gia công khác khi kết hợp với khối căn mẫu song song
- Dùng để kiểm tra đường kính ren trong hoặc đường kính vòng chia bánh răng.
- Làm bằng thép chống mài mòn, được tôi cứng và mài nghiền
- Tốt hơn so với cấp 2
- DIN 2269
- Dung sai gia công ± 1.5 µm
