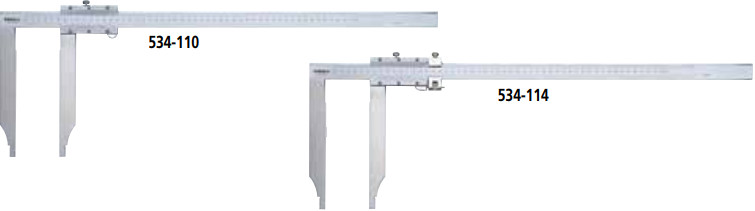

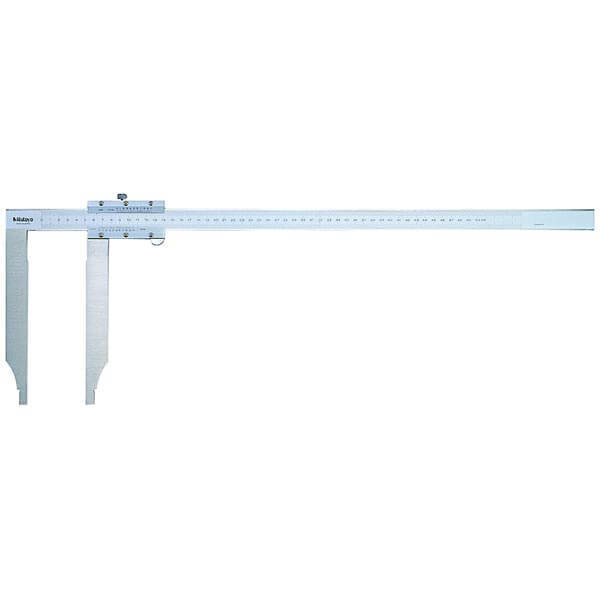

Thước kẹp cơ khí mỏ dài Mitutoyo 534
DÒNG SẢN PHẨM 534
TÍNH NĂNG

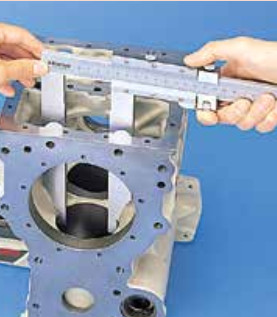

- Mỏ đo dài để đo các bộ phận khó tiếp cận.
- Vít tinh chỉnh để phép đo chính xác hơn (ngoại trừ 534-109 và 534-110)
- Được đựng trong hộp gỗ.
THÔNG SỐ KỸ THUẬT
Hệ mét
với thang đo kép hệ mét không tinh chỉnh
| Dải đo | Mã đặt hàng | Độ chính xác | Độ phân giải | Khối lượng (g) | |
|---|---|---|---|---|---|
| Phần thước dưới | Phần thước trên | ||||
| 0 (10) – 300mm | 534-109 | ±0.07mm | 0.05mm | 0.05mm | 400 |
| 0 (20) – 500mm | 534-110 | ±0.13mm | 0.05mm | 0.05mm | 1,400 |
Hệ mét
với thang đo kép hệ mét/inch
| Dải đo | Mã đặt hàng | Độ chính xác | Độ phân giải | Khối lượng (g) | |
|---|---|---|---|---|---|
| Phần thước dưới | Phần thước trên | ||||
| 0 (10) – 300mm | 534-113 | ±0.04mm | 0.02mm | 0.02mm | 460 |
| 0 (20) – 500mm | 534-114 | ±0.06mm | 0.02mm | 0.02mm | 1,500 |
| 0 (20) – 750mm | 534-115 | ±0.08mm | 0.02mm | 0.02mm | 2,900 |
| 0 (20) – 1000mm | 534-116 | ±0.10mm | 0.02mm | 0.02mm | 3,500 |
Hệ mét/ inch
với thang đo kép hệ mét/inch
| Dải đo | Mã đặt hàng | Độ chính xác | Độ phân giải | Khối lượng (g) | |
|---|---|---|---|---|---|
| Phần thước dưới | Phần thước trên | ||||
| 0 (10) – 300mm / 0 (.3″) – 12″ | 534-101 | ±0.07mm | 0.05mm | 1/128″ | 460 |
| 0 (10) – 300mm / 0 (.3″) – 12″ | 534-105 | ±0.04mm | 0.02mm | .001″ | 460 |
| 0 (20) – 500mm / 0 (.8″) – 20″ | 534-102 | ±0.13mm | 0.05mm | 1/128″ | 1,500 |
| 0 (20) – 500mm / 0 (.8″) – 20″ | 534-106 | ±0.06mm | 0.02mm | 001″ | 1,500 |
| 0 (20) – 700mm / 0 (.8″) – 30″ | 534-103 | ±0.16mm | 0.05mm | 1/128″ | 2,900 |
| 0 (20) – 1000mm / 0 (.8″) – 30″ | 534-107 | ±0.08mm | 0.02mm | .001″ | 2,900 |
| 0 (20) – 1000mm / 0 (.8″) – 40″ | 534-104 | ±0.20mm | 0.05mm | 1/128″ | 3,500 |
| 0 (20) – 1000mm / 0 (.8″) – 40″ | 534-108 | ±0.10mm | 0.02mm | .001″ | 3,500 |
Inch
với thang đo kép hệ mét/inch
| Dải đo | Mã đặt hàng | Độ chính xác | Độ phân giải | Khối lượng (g) | |
|---|---|---|---|---|---|
| Phần thước dưới | Phần thước trên | ||||
| 0 (.3″) – 12″ | 534-117 | ±.002″ | .001″ | .001″ | 400 |
| 0 (.8″) – 20″ | 534-118 | ±.003″ | .001″ | .001″ | 1500 |
| 0 (.8″) – 30″ | 534-119 | ±.004″ | .001″ | 001″ | 2900 |
| 0 (.8″) – 40″ | 534-120 | ±.004″ | .001″ | .001″ | 3500 |

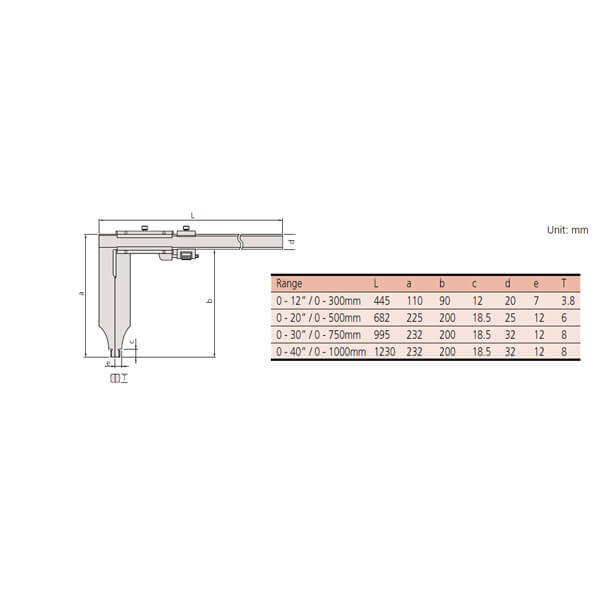

KÍCH THƯỚC
| Dải đo | L | a | b | c | d | e | T |
|---|---|---|---|---|---|---|---|
| 0 – 12″ / 0 – 300mm | 445 | 110 | 90 | 12 | 20 | 7 | 3.8 |
| 0 – 20″ / 0 – 500mm | 682 | 225 | 200 | 18.5 | 25 | 12 | 6 |
| 0 – 30″ / 0 – 750mm | 995 | 232 | 200 | 18.5 | 32 | 12 | 8 |
| 0 – 40″ / 0 – 1000mm | 1230 | 232 | 200 | 18.5 | 32 | 12 | 8 |
Thông số kỹ thuật
- Độ chính xácTham khảo danh sách các thông số kỹ thuật
- Độ phân giảiTham khảo danh sách các thông số kỹ thuật
mỏ đo có về mặt tròn giúp phép đo đường kính trong chính xác hơn
