Mô tả

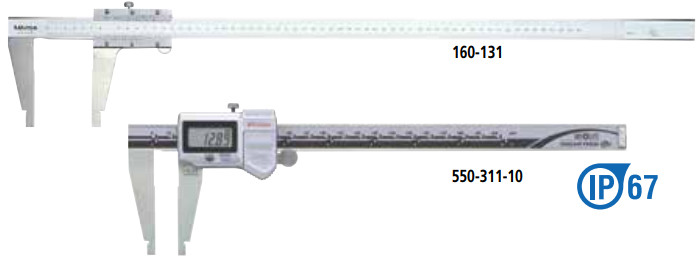

Thước kẹp điện tử & cơ khí Absolute
DÒNG SẢN PHẨM 550, 160 — với mỏ đo dài
TÍNH NĂNG
- Các mỏ đo mặt tròn giúp phép đo đường kính trong chính xác hơn.
- Các phép đo bên trong và bên ngoài có thể được đọc trực tiếp trên các thang chia độ trên và dưới tương ứng
- Có sẵn bàn trượt tinh chỉnh (Series 160).
- Thước đo không có thị sai giúp phép đo dễ dàng và chính xác hơn (Series 160).
- Với đầu ra SPC (Series 550).
- Được đựng trong hộp nhựa Trừ 40″ / 1000mm được đựng trong thùng gỗ.
THÔNG SỐ KỸ THUẬT
Hệ mét
Loại điện tử
| Dải đo | Mã đặt hàng | Độ chính xác | Độ phân giải | Khối lượng (g) | Lưu ý |
|---|---|---|---|---|---|
| 0 (10) – 200mm | 550-301-20 | ±0.03mm | 0.01mm | 180 | IP67 |
| 0 (10) – 300mm | 550-331-10 | ±0.03mm | 0.01mm | 380 | chức năng offset/preset giúp phép đo đường kính trong dễ dàng hơn, IP67 |
| 0 (20) – 450mm | 550-203-10 | ±0.05mm | 0.01mm | 1,110 | |
| 0 (20) – 600mm | 550-205-10 | ±0.05mm | 0.01mm | 1,290 | |
| 0 (20) – 1000mm | 550-207-10 | ±0.07mm | 0.01mm | 3,350 |
Inch/Mét
Loại điện tử
| Dải đo | Mã đặt hàng | Độ chính xác | Độ phân giải | Khối lượng (g) | Lưu ý |
|---|---|---|---|---|---|
| 0 (.4″) – 8″ / 0 (10) – 200mm | 550-311-20 | ±.001″ | .0005″ / 0.01mm | 180 | IP67 |
| 0 (.4″) – 12″ / 0 (10) – 300mm | 550-341-10 | ±.0015″ | .0005″ / 0.01mm | 380 | chức năng offset/preset giúp phép đo đường kính trong dễ dàng hơn, IP67 |
| 0 (.5″) – 18″ / 0 (20) – 450mm | 550-223-10 | ±.002″ | .0005″ / 0.01mm | 1,110 | – |
| 0 (.5″) – 24″ / 0 (20) – 600mm | 550-225-10 | ±.002 | .0005″ / 0.01mm | 1,290 | – |
| 0 (1″) – 40″ / 0 (20) – 1000mm | 550-227-10 | ±.003″ | .0005″ / 0.01mm | 3,350 | – |
Hệ mét
với thang đo kép hệ mét/inch
| Dải đo | Mã đặt hàng | Độ chính xác | Độ phân giải | Khối lượng (g) | Remarks |
|---|---|---|---|---|---|

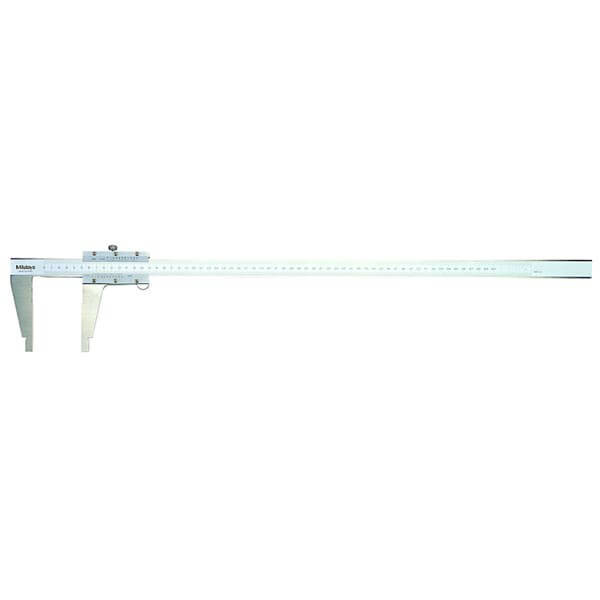

| 0 (20) – 450mm | 160-130 | ±0.10mm | 0.02mm | 1,100 | – |
| 0 (20) – 600mm | 160-131 | ±0.10mm | 0.02mm | 1,300 | – |
| 0 (20) – 1000mm | 160-132 | ±0.15mm | 0.02mm | 3,350 | – |
| 0 (20) – 1500mm | 160-133 | ±0.22mm | 0.05mm | 4,850 | |
| 0 (20) – 2000mm | 160-134 | ±0.28mm | 0.05mm | 10,000 |

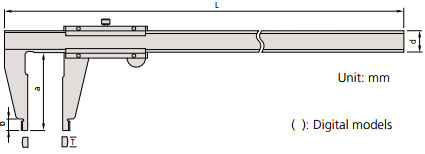

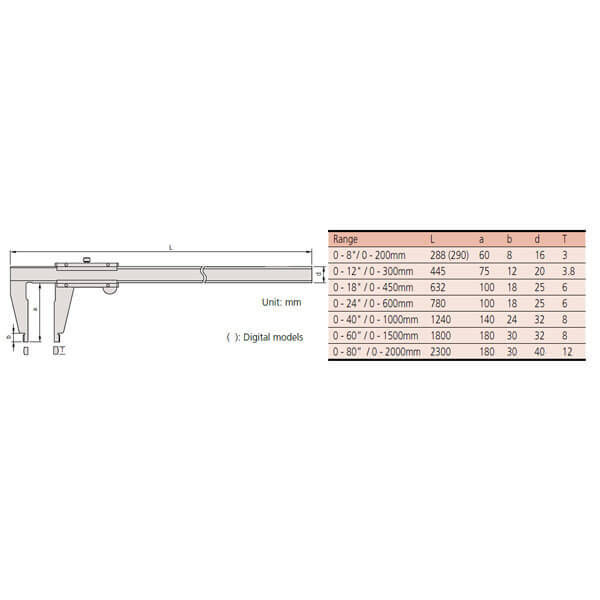

KÍCH THƯỚC
| Dải đo | L | a | b | d | T |
|---|---|---|---|---|---|
| 0 – 8″/ 0 – 200mm | 288 (290) | 60 | 8 | 16 | 3 |
| 0 – 12″ / 0 – 300mm | 445 | 75 | 12 | 20 | 3.8 |
| 0 – 18″ / 0 – 450mm | 632 | 100 | 18 | 25 | 25 |
| 0 – 40″ / 0 – 1000mm | 1240 | 140 | 24 | 32 | 8 |
| 0 – 60″ / 0 – 1500mm | 1800 | 180 | 30 | 32 | 8 |
| 0 – 80″ / 0 – 2000mm | 2300 | 180 | 30 | 40 | 12 |
Thông số kỹ thuật
- Độ chính xácTham khảo danh sách các thông số kỹ thuật
- Màn hìnhLCD
Độ dài tiêu chuẩn *: Bộ mã hóa tuyến tính loại điện dung tĩnh điện ABSOLUTE
Tốc độ phản ứng tối đa*: không giới hạn
- Pin*:SR44 (1 pc.), 938882
Tuổi thọ pin*: xấp xỉ. 3,5 năm nếu sử dụng bình thường
*Loại điện tử **Mẫu tương tự
Chức năng của mẫu điện tử
Cài đặt gốc, cài đặt 0, tự động bật tắt, dữ liệu đầu ra, chuyển đổi inch/mét (chỉ cho mẫu inch/mét)
- Cảnh báo:Điện áp thấp, lỗi đếm thành phần giá trị
Phụ kiện tùy chọn cho mẫu điện tử
- 959143:Bộ phận giữ dữ liệu
- 959149:Cáp SPC chuyển đổi dữ liệu (40”/1m)
- 959150:Cáp SPC chuyển đổi dữ liệu (80”/2m)
- 05CZA624:Cáp SPC chuyển đổi dữ liệu (40”/1m) cho mẫu IP67
- 05CZA625:Cáp SPC chuyển đổi dữ liệu (80″ / 2m) cho mẫu IP67
mỏ đo có về mặt tròn giúp phép đo đường kính trong chính xác hơn
