Mô tả

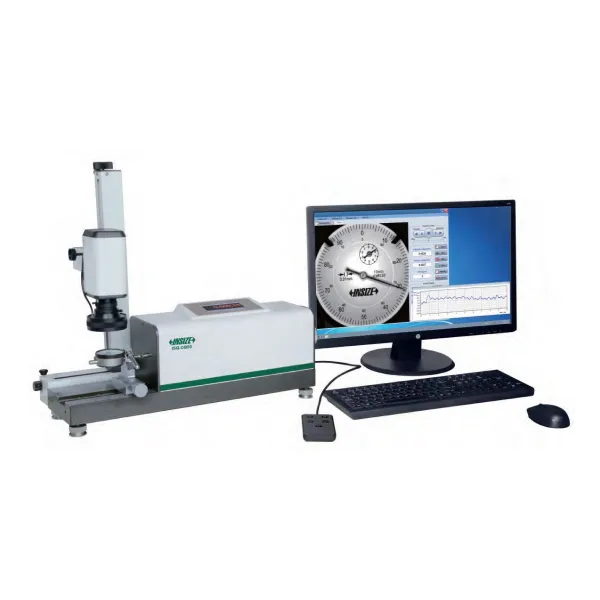

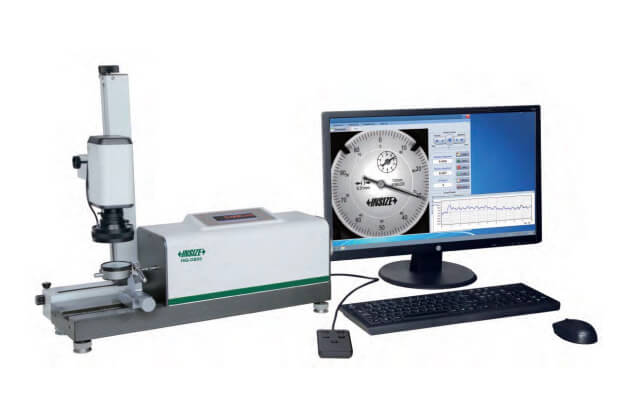

Thiết bị hiệu chuẩn đồng hồ so tự động Insize ISQ-DB50
- Đo lường tự động
- Có thể đo bán tự động, vận hành bằng tay và tìm vạch chia độ bằng mắt, đối với đồng hồ so có vết bẩn trên mặt số
- Cài đặt về 0 tự động
- Xác định độ chính xác theo vạch chia độ: vạch chia 1/15 cho đồng hồ so cơ khí hoặc chân gập 0.001 mm, vạch chia 1/30 cho đồng hồ so cơ khí hoặc chân gập 0.01 mm
- Thích hợp cho các đồng hồ so với các tinh thể phẳng và lồi
THÔNG SỐ KỸ THUẬT
| Thiết bị áp dụng | đồng hồ so cơ khí, điện tử, chân gập, và đồng hồ đo lỗ |
|---|---|
| Tiêu chuẩn | DIN878, DIN2270, ASME B89.1.10M, BS907, BS2795, JIS B7503, JIS B7533 Khách hàng có thể đặt riêng phạm vi, khoảng thời gian, độ chính xác và độ trễ |
| Dải đo | 0-50 mm |
| Độ phân giải | 0.1 μm |
| Độ lặp lại | 0.1 μm |
| Tốc độ | Trung bình 0.6 giây/điểm (tùy chỉnh) Mất 3 phút để hiệu chỉnh đồng hồ so 10 mm (100s mặt trước và 100s mặt sau) |
| Độ chính xác | Mỗi 1 mm: 0.8 μm |
| Mỗi 2 mm: 1.0 μm | |
| Mỗi 10 mm: 1.3 μm | |
| Mỗi 30 mm: 1.5 μm | |
| 50 mm: 2.0 μm | |
| Độ trễ | 0.5 μm |
| Cổng giao tiếp | RS232 |
| Nguồn cấp | 220 V, 50 Hz |
| Nhiệt độ hoạt động | 20 ± 5°C |
| Độ ẩm hoạt động | (50~70)% RH |
| Kích thước (LxWxH) | 640 x 240 x 530 mm |
| Khối lượng | 35 kg |
TRỌN BỘ GIAO HÀNG
| Máy chính | 1 chiếc |
|---|---|

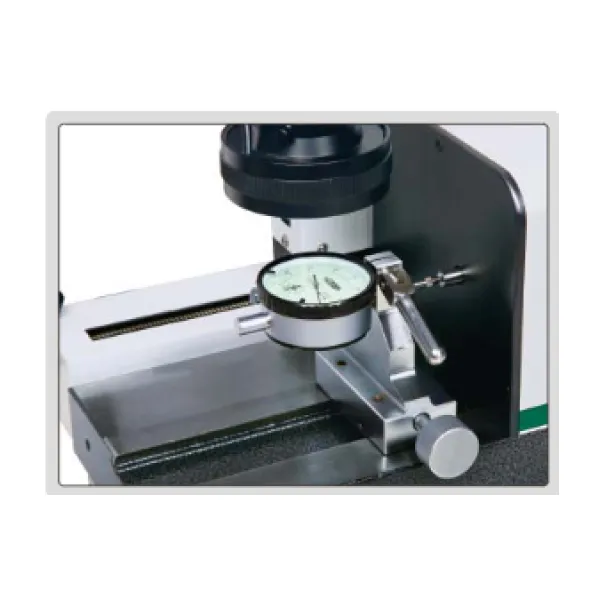

| Gá đỡ đồng hồ so cơ khí và điện tử (Φ8 mm, 3/8”) | 1 chiếc |
| Gá đỡ đồng hồ so chân gập (Φ4 mm, Φ6 mm, Φ8 mm) | 3 chiếc |

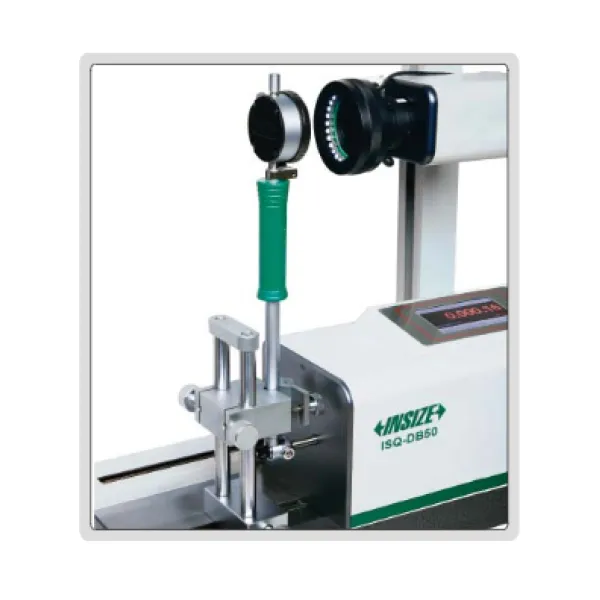

| Gá đỡ đồng hồ đo lỗ (Φ4-28 mm) | 1 chiếc |
| Máy tính | 1 chiếc |
| Điều khiển | 1 chiếc |
| Phần mềm | 1 |
PHỤ KIỆN TÙY CHỌN
| Gá đỡ cho đồng hồ đo lỗ kiểu phân chia | ISQ-DB501 |
|---|---|
| Cáp kết nối đồng hồ so điện tử Insize | ISQ-DB502 |
