- Số đơn vị có thể kết nối: Tối đa 8 đơn vị (tổng số 120 kênh), kết hợp 8 mô-đun với nhau để đạt được hệ thống 120 kênh, kết hợp 5 hệ thống lại với nhau để cho phép ghi đồng thời tối đa 600 kênh
- Thông số đo 8948:
- [Số lượng kênh] 15 kênh analog, đầu vào phương pháp quét tách biệt (2 đầu cuối: loại vít M3)
- [Dải đo điện áp] ± 150 mV đến ± 100 V, 1-5V, độ phân giải tối đa 5 µV, đầu vào tối đa cho phép: 100 VDC, giữa các kênh: 200 VDC, nối đất: 600 VAC/DC
- [Dải nhiệt độ] -200 ˚C đến 2000 ˚C (tùy thuộc vào cảm biến), cặp nhiệt điện (K, J, E, T, N, R, S, B, W), độ phân giải tối đa 0.01 ˚C
- Các thông số đo mẫu 8949:
- [Số lượng kênh] 15 kênh analog, đầu vào phương pháp quét tách biệt (4 đầu cuối: loại nút nhấn) (không bị cô lập giữa các kênh ở cảm biến nhiệt độ điện trở và cảm biến độ ẩm)
- [Dải đo điện áp] ± 150 mV đến ± 60 V, 1-5V, Tối đa độ phân giải 5 µV, đầu vào tối đa cho phép: 60 VDC, giữa các kênh: 120 VDC, nối đất: 600 VAC/DC
- [Dải nhiệt độ] −200˚C đến 2000˚C (tùy thuộc vào cảm biến), cặp nhiệt điện (K, J, E, T, N, R, S, B, W), độ phân giải tối đa 001 ˚C
- [Dải cảm biến nhiệt độ kháng] −200 ˚C đến 800 ˚C, (Pt 100, JPt 100), độ phân giải tối đa 0.01˚C
- [Độ ẩm] 5.0 đến 95.0% rh, (sử dụng với cảm biến tùy chọn 9701), độ phân giải 0.1% rh
- Thông số đo 8996:
- [Số lượng kênh] 15 kênh, đầu vào kỹ thuật số/xung (2 đầu cuối: loại vít M3, CH1-5, CH6-10, CH11-15 là GND chung, tiếp điểm 'a' không có điện áp, bộ thu mở hoặc đầu vào điện áp)
- [Xung tổng cộng ] 0 đến 1000M xung, độ phân giải tối đa 1 xung
- [Đếm số vòng quay] 0 đến 5000/n (r/s), độ phân giải 1/n (r/s) * n = xung trên mỗi vòng quay (1 đến 1.000)
- [Đầu vào kỹ thuật số] Ghi lại tín hiệu kỹ thuật số BẬT/TẮT trên mỗi khoảng thời gian
- [Đầu vào tối đa cho phép] 50 VDC, giữa các kênh: 33 VAC rms hoặc 70 VDC, nối đất: 600 VAC/DC, (Điện áp giới hạn trên không gây hư hỏng khi đặt giữa CH1-5, CH6-10, CH11-15 mỗi kênh và khung và giữa mỗi UNIT)
- Ghi các khoảng thời gian: 10 ms đến 1 giờ, 19 dải (5 đến 1 giờ khi kết hợp với đo độ ẩm), lấy mẫu kép: khoảng thời gian ghi có thể được chỉ định cho mọi mô-đun đầu vào (tốc độ cao và tốc độ thấp)
- Chức năng: Dữ liệu đo được lưu vào thẻ CF theo thời gian thực, chức năng kích hoạt, bộ lọc kỹ thuật số (Đơn vị đầu vào), đầu ra cảnh báo (sử dụng với Thiết bị báo động 8997), việc thu thập dữ liệu được điều khiển bởi chương trình thu thập dữ liệu PC, chức năng máy chủ FTP, máy chủ HTTP chức năng
- Kết nối: LAN: hỗ trợ 100 Base-TX, USB: Ver 2.0, ổ cắm mini-B, khe cắm thẻ CF
- Nguồn cấp:
- Sử dụng bộ đổi nguồn AC 9418-15 (100 đến 240 V, 50/60 Hz), tối đa 55 VA (bao gồm bộ đổi nguồn AC), tối đa 20 VA (chỉ thiết bị chính) (khi được kết nối với 8 thiết bị),
- Nguồn DC bên ngoài: 9.6 V đến 15.6 VDC, tối đa 20 VA (khi kết nối với 8 thiết bị)

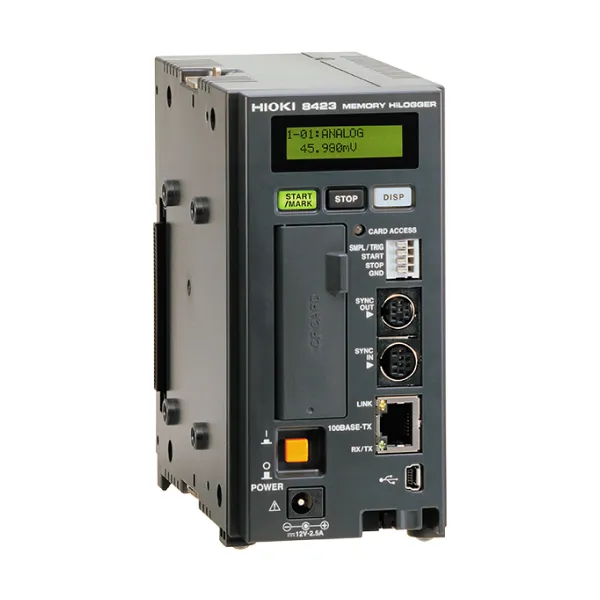

- Kích thước và khối lượng: 67 mm (2.64 in) R × 133 mm (5.24 in) C × 125 mm (4.92 in) S, 600 g (21.2 oz) (chỉ thiết bị chính 8423)
- Phụ kiện: Hướng dẫn sử dụng nhanh × 1, hướng dẫn sử dụng × 1, bộ đổi nguồn AC 9418-15 × 1, cáp USB × 1, CD-R (phần mềm thu thập dữ liệu “Logger Utility”) × 1, nắp đầu nối × 1, kẹp Ferrite × 1, kết nối tấm × 1
