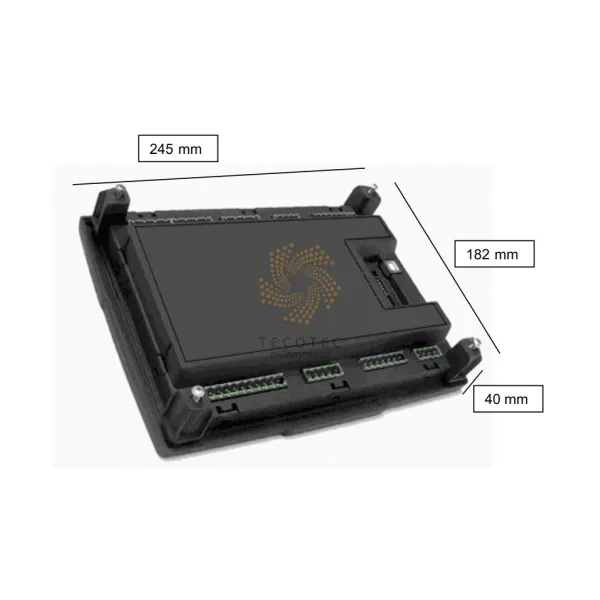

Thiết bị điều khiển máy phát điện Rishabh RI 303 AMF - Ảnh 2

Thiết bị điều khiển máy phát điện Rishabh RI 303 AMF - Ảnh 3

Thiết bị điều khiển máy phát điện Rishabh RI 303 AMF

Name: Thiết bị điều khiển máy phát điện Rishabh RI 303 AMF | TECOSTORE.VN
Brand: Rishabh Instruments
SKU: RI 303 AMF
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: RI 303 AMF Danh mục: Thiết bị đo điện và phụ kiện khác, Thiết bị đo điện Thẻ: RI 303 AMF Rishabh Instruments, Rishabh Instruments Thương hiệu: Rishabh Instruments

Mô tả
Thông số kỹ thuật

RI 303 AMF là bộ điều khiển máy phát điện tự động ngắt kết nối (AMF) nhằm mục đích mang lại hiệu suất và lợi ích cao. Màn hình đồ họa có giao diện thân thiện với người dùng, hữu ích cho việc hình dung ngay lập tức các biện pháp và cảnh báo.

Tính năng:

Cổng giao tiếp nối tiếp độc lập RS232 – RS485
Đầu vào và đầu ra kỹ thuật số/analog có thể lập trình từ bàn phím
Trang dịch vụ trợ giúp, với hình ảnh trực quan về trạng thái của đầu vào và đầu ra
Nhật ký sự kiện với tối đa 250 sự kiện
Hiển thị đồng thời điện áp và dòng điện
Khởi động từ xa khi đóng công tắc máy phát điện ngay cả khi có nguồn điện lưới
Hẹn giờ bắt đầu/dừng cho các chu trình làm việc được lập trình
Hệ thống tự động thiết lập thông minh
Lập trình và điều hướng dễ dàng
Cập nhật giờ bảo trì nhanh chóng và dễ dàng
Động cơ CANBUS Giao tiếp J1939
Động cơ xăng hỗ trợ với việc quản lý tự động van bị tắc

Chế độ hoạt động:
- Chế độ tự động
  - Nhấn nút AUT để chọn chế độ hoạt động này.
  - Trong trường hợp nguồn điện bị lỗi, đầu ra khởi động từ xa (J5.4) sẽ được kích hoạt và hủy kích hoạt khi có cùng điều kiện. Đây là logic tiêu chuẩn. Cũng có thể kích hoạt đầu ra khởi động từ xa trong các điều kiện đặc biệt.
- Chế độ thủ công
  - Động cơ có thể được khởi động và dừng bằng tay bằng cách nhấn các nút khởi động và dừng trên phím; Việc chuyển đổi tải trên nguồn điện lưới và máy phát điện được quản lý bằng cách sử dụng các nút KG và KR.
  - Nhấn nút MAN để chọn chế độ hoạt động này.
- Chế độ kiểm tra
  - Kiểm tra thủ công
    - Nhấn nút TEST: động cơ khởi động ngay lập tức để kiểm tra Genset trong một thời gian có thể lập trình.
    - Tắt thử nghiệm (hoặc sau thời gian thử nghiệm), bộ điều khiển trở về chế độ hoạt động trước đó.
    - Nhấn nút TEST để chọn chế độ hoạt động này.
  - Kiểm tra tự động: Nếu bạn đã lập trình kiểm tra tự động, nó sẽ chỉ chạy nếu bạn đang ở chế độ tự động.
- Chế độ cài lại
  - Nếu bạn chọn chế độ đặt lại, các cảnh báo sẽ được đặt lại và động cơ dừng ngay lập tức nếu nó đang hoạt động.
  - Nếu nguyên nhân của báo động vẫn còn, không thể đặt lại báo động.
  - Nhấn nút RESET để chọn chế độ hoạt động này.
- Cảnh báo
  - Trong trường hợp báo động, màn hình hiển thị mô tả của nó. Đối với mỗi cảnh báo, nó có sẵn một thông báo có thể giúp xác định nguồn gốc của sự cố.
  - Việc đặt lại cảnh báo có thể được thực hiện bằng cách nhấn nút RESET; bằng cách này, cảnh báo sẽ bị xóa và Genset chuyển sang chế độ đặt lại, ngăn chặn các nỗ lực khởi động máy phát ngẫu nhiên.
  - Nếu sau khi đặt lại, báo động vẫn hiển thị trên màn hình thì nguyên nhân của cảnh báo vẫn chưa được loại bỏ.
- Lắp đặt lần đầu
  - Genset có thể được cung cấp bởi 12 hoặc 24Vdc với tính năng tự động phát hiện. Bạn phải đặt hoặc xác minh các thông số menu về máy phát điện (tỷ lệ CT, loại kết nối, điện áp danh định và tần số) và menu khởi động bên trong “Thiết lập động cơ”, theo loại động cơ được sử dụng.

Điện áp định mức (Vdc): 12 Vdc (24 Vdc)

Điện áp cho phép (Vdc): 6 Vdc đến 33 Vdc

Điện áp định mức (Vac): 400 Vac

Điện áp cho phép (Vac): Lên đến 500 Vac

Tần số cho phép: Lên đến 75 Hz
Mức tiêu thụ tối đa với đèn nền: 250 mA
Dải nhiệt độ:

-30 to +70°C (điện)
-20 to +70°C (màn hình)
-40 to +70°C (bảo quản)

Cấp bảo vệ mặt trước: IP65
Màn hình hiển thị: 128 x 64 pixel, 66 x 33 mm
Đầu vào kỹ thuật số: Số 5
Tốc độ đầu vào - lựa chọn/W:
- Dải điện áp: Từ 1 đến 36 V
- Dải tần số: Lên đến 8 Khz
Đầu ra tĩnh:
