Name: Thiết bị cài đặt và hiệu chuẩn chiều dài Trimos H1501 | TECOSTORE.VN
Brand: Trimos
SKU: H1501
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: H1501 Danh mục: Thiết bị hiệu chuẩn, Thiết bị đo cơ khí chính xác Thẻ: H1501 Trimos, Trimos Thương hiệu: Trimos

Mô tả

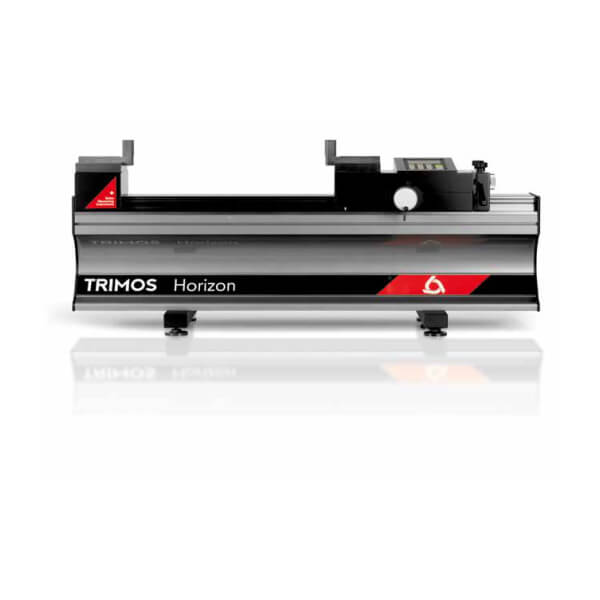

Thiết bị cài đặt và hiệu chuẩn chiều dài Trimos HORIZON + GRANITE

GIỚI THIỆU

Horizon series là dòng thiết bị được chế tạo trên nguyên lý tiên tiến nhất với sự kết hợp chặt chẽ giữa hệ thống đo lường và hiển thị đảm bảo kết quả đo chính xác chỉ với những thao tác đo đơn giản, đáp ứng các yêu cầu kiểm tra khắt khe nhất.

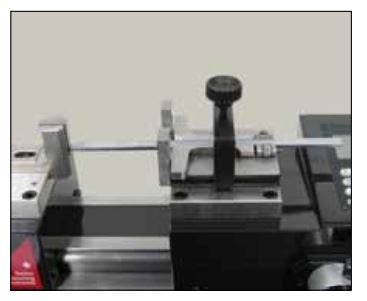

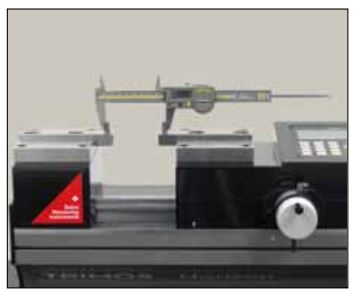

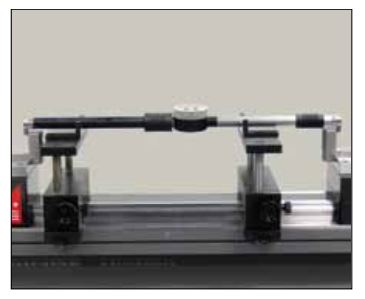

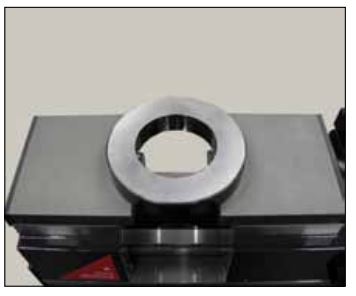

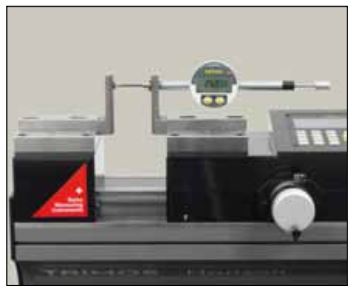

Đây là thiết bị hoàn hảo để thiết lập tất cả các loại thiết bị đo so sánh và để kiểm tra chiều dài, đường kính trong và ngoài, đồng hồ đo ren, v.v.

LÝ TƯỞNG ĐỂ SỬ DỤNG TRONG KHU XƯỞNG
THAO TÁC ĐƠN GIẢN
DỄ DÀNG KIỂM TRA VÀ CÀI ĐẶT CHÍNH XÁC
CÓ THỂ TỰ VÂN HÀNH TRONG KHOẢNG 100 GIỜ
NHIỀU LỰA CHỌN PHỤ KIỆN

Mô tả

HORIZON

HORIZON GRANITE

màn hình / PHẦN MỀM

HORIZON

LỰA CHỌN GIÁ TRỊ: BÌNH THƯỜNG / MIN / MAX
CÀI ĐẶT BAN ĐẦU CỦA MÀN HÌNH HIỂN THỊ VÀ CÀI ĐẶT TRƯỚC DỮ LIỆU ĐẦU VÀO
DỮ LIỆU ĐẦU RA RS232
HAI TÀI LIỆU THAM KHẢO
LỰA CHỌN ĐỘ PHÂN GIẢI 0,01 MM – 0,001 MM
LỰA CHỌN ĐƠN VỊ ĐO LƯỜNG MM / INCH (CHUYỂN ĐỔI TRỰC TIẾP)

HORIZON GRANITE
Heidenhain ND287 hoặc ND1100

HIỂN THỊ ĐO LƯỜNG TUYẾN TÍNH VÀ LƯU TRỮ GIÁ TRỊ MIN. / MAX.
MÀN HÌNH KỸ THUẬT SỐ
CÀI ĐẶT BAN ĐẦU CỦA MÀN HÌNH HIỂN THỊ VÀ CÀI ĐẶT TRƯỚC DỮ LIỆU ĐẦU VÀO
CÀI ĐẶT THAM SỐ
KHỞI ĐỘNG MÀN HÌNH HIỂN THỊ BẰNG CHỨC NĂNG BÊN NGOÀI
DỮ LIỆU ĐẦU RA RS232

PC với phần mềm WinDHI

HỖ TRỢ HÌNH ẢNH CHO CÁC CHỨC NĂNG ĐO
LỰA CHỌN ĐƠN VỊ ĐO LƯỜNG MM / INCH
HIỂN THỊ TRỰC TIẾP TẤT CẢ CÁC GIÁ TRỊ ĐO CHIỀU DÀI VÀ LƯU TRỮ GIÁ TRỊ MIN. / MAX.
ĐẶT TRƯỚC 9 GIÁ TRỊ ĐẦU VÀO
NGHỊCH ĐẢO DẤU ĐO (+/-)
TRUYỀN DỮ LIỆU BẰNG BÀN ĐẠP CHÂN

THÔNG SỐ KỸ THUẬT

HORIZON		H501	H1001	H1501	H2001
Dải đo	mm (in)	520 (20)	1020 (40)	1520 (60)	2020 (80)
Sai số tối đa ₁₎	µm	2.5 + L/300
Độ lặp lại (2s) ₁₎	µm	1
Độ phân giải	mm (in)	0.01 / 0.001 (.0001 / .00005)
Tốc độ dịch chuyển tối đa	mm / s	1500
Lực đo	N	3
Thời gian hoạt động liên tục	h	100
Giao diện		RS232
Nhiệt độ vận hành	°C	+10 ÷ +40
Nhiệt độ bảo quản	°C	-10 ÷ +40
Khối lượng	kg	94	126	158	190

Giá trị thay đổi trong khoảng nhiệt độ 20 ± 0.2 °C và độ ẩm tương đối 50 ± 5%..

HORIZON GRANITE		HG3000	HG4000	HG5000	HG6000	HG8000
Dải đo	mm (in)	3000 (118)	4000 (157)	5000 (196)	6000 (236)	8000 (315)
Sai số tối đa ₁₎	µm	0.7 + L/750
Độ lặp lại (2s) ₁₎	µm	0.5
Độ phân giải	mm (in)	0.01 / 0.001 / 0.0001 (.001 / .0001 / .00001)
Tốc độ dịch chuyển tối đa	mm / s	2000
Lực đo	N	3
Giao diện		RS232/USB
Nhiệt độ vận hành	°C	+10 ÷ +40
Nhiệt độ bảo quản	°C	-10 ÷ +40
Độ ẩm tương đối	%	20 ÷ 80
Khối lượng	kg	1060	1980	3200	3700	4600

Giá trị thay đổi trong khoảng nhiệt độ 20 ± 0.2 °C và độ ẩm tương đối 50 ± 5%..

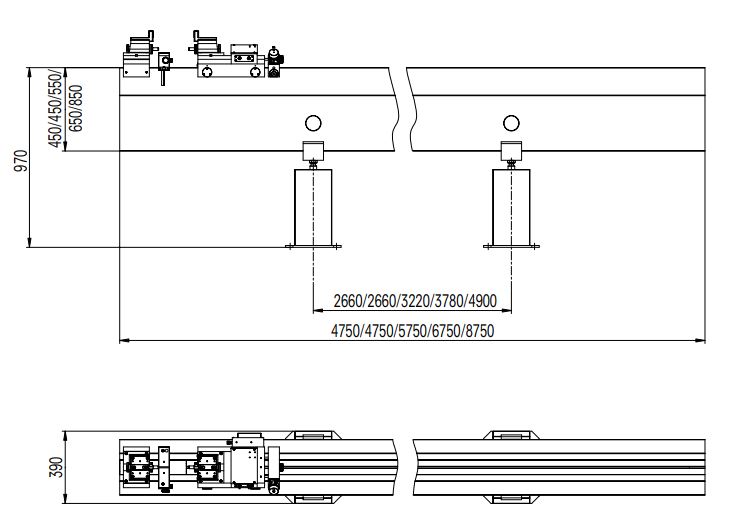

Lược đồ

HORIZON

HORIZON GRANITE

Thiết bị tiêu chuẩn

HORIZON được cung cấp như sau:
Thiết bị theo thông số kỹ thuật
Cặp đồ gá song song 25mm (TEL5)
Bộ đổi nguồn AC đa năng (TA-EL-131)
Vỏ bảo vệ (TEL.HO 500/1000/1500/2000)
Bộ phím Allen (TA-TO-004)
Hướng dẫn sử dụng (750 50 0005 03)
Giấy chứng nhận kiểm định

HORIZON GRANITE được cung cấp như sau:
Thiết bị theo thông số kỹ thuật
Cặp đe với bề mặt cacbua vonfram (TEL1)
Tấm lợp (TA-TO-302)
Vỏ bảo vệ (TEL.HO 3000/4000/5000/6000/8000)
Ống khí nén và bộ lọc khí
Bộ phím Allen (TA-TO-004)
Hướng dẫn sử dụng (750 50 0003 03)
Giấy chứng nhận kiểm định

Mã đặt hàng

HORIZON
H501 700 201 10 02	Dải đo 500mm
H1001 700 201 20 02	Dải đo 1000mm
H1501 700 201 30 02	Dải đo 1500mm
H2001 700 201 40 02	Dải đo 2000mm

HORIZON GRANITE
HG3000 700 208 60 11	Dải đo 3000 mm
HG4000 700 208 70 11	Dải đo 4000 mm
HG5000 700 208 80 11	Dải đo 5000 mm
\|HG6000 700 208 90 11	Dải đo 6000mm
HG8000 700 208 110 11	Dải đo 8000 mm
