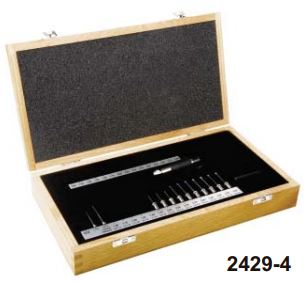

Set đồng hồ đo lỗ kín kích thước nhỏ Insize 2429
nguyên lý đo lường

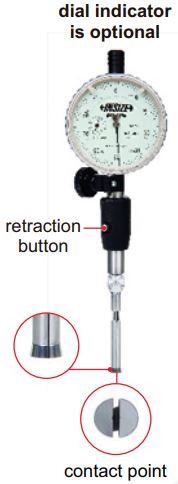

- Đầu tiếp xúc kích thước nhỏ
- Độ chính xác (không bao gồm đồng hồ so):
3μm (phạm vi đo 1,5 ~ 10 mm),
4μm (phạm vi đo 10 ~ 20,6mm) - Độ lặp lại (không bao gồm đồng hồ so): 1µm
- Dưỡng đo trụ và đồng hồ so cơ khí theo tùy chọn
(mm)
| Mã | Phạm vi | Số lượng điểm | Dải đo của điểm | Độ sâu (L1) | Tổng chiều dài (L) | Chất liệu của điểm | Dưỡng đo trụ (tùy chọn) | |
|---|---|---|---|---|---|---|---|---|
| Mã | Đường kính | |||||||
| 2429-4 | 1.5-4.2 | 10 | 1,5-1,9 | 17 | 93 | cacbua | 2421-R1D75 | 1,75 |
| 1.8-2.2 | 17 | 93 | cacbua | 2421-R2 | 2 | |||
| 2,05-2,45 | 17 | 93 | cacbua | 2421-R2D25 | 2,25 | |||
| 2.3-2.7 | 25 | 101 | cacbua | 2421-R2D5 | 2,5 | |||
| 2,55-2,95 | 25 | 101 | cacbua | 2421-R2D75 | 2,75 | |||
| 2.8-3.2 | 25 | 101 | cacbua | 2421-R3 | 3 | |||
| 3.05-3,45 | 25 | 101 | cacbua | 2421-R3D25 | 3,25 | |||
| 3,3-3,7 | 25 | 101 | cacbua | 2421-R3D5 | 3,5 | |||
| 3,55-3,95 | 25 | 101 | cacbua | 2421-R3D75 | 3,75 | |||
| 3,8-4,2 | 25 | 101 | cacbua | 2421-R4 | 4 | |||
| 2429-7D5 | 4,15-7,8 | 7 | 4,15-4,8 | 41 | 118 | mạ crôm cứng | 2421-R4D5 | 4,5 |
| 4.7-5.3 | 41 | 118 | mạ crôm cứng | 2421-R5 | 5 | |||
| 5.2-5.8 | 41 | 118 | mạ crôm cứng | 2421-R5D5 | 5,5 | |||
| 5,7-6,3 | 41 | 118 | mạ crôm cứng | 2421-R6 | 6 | |||
| 6.2-6.8 | 41 | 118 | mạ crôm cứng | 2421-R6D5 | 6,5 | |||
| 6,7-7,3 | 41 | 118 | mạ crôm cứng | 2421-R7 | 7 | |||
| 7.2-7.8 | 45 | 118 | mạ crôm cứng | 2421-R7D5 | 7,5 | |||
| 2429-12 | 7,7-12,5 | 6 | 7,7-8,3 | 45 | 118 | mạ crôm cứng | 2421-R8 | 8 |
| 8.2-8.8 | 45 | 118 | mạ crôm cứng | 2421-R8D5 | 8,5 | |||
| 8,7-9,3 | 45 | 118 | mạ crôm cứng | 2421-R9 | 9 | |||
| 9,2-10,5 | 45 | 118 | mạ crôm cứng | 2421-R10 | 10 | |||
| 10.2-11.5 | 45 | 118 | mạ crôm cứng | 2421-R11 | 11 | |||
| 11.2-12.5 | 45 | 118 | mạ crôm cứng | 2421-R12 | 12 | |||
| 2429-20 | 12.2-20.6 | 8 | 12,2-13,5 | 45 | 118 | mạ crôm cứng | 2421-R13 | 13 |
| 13.4-14.6 | 45 | 118 | mạ crôm cứng | 2421 -R14 | 14 | |||
| 14.4-15.6 | 45 | 118 | mạ crôm cứng | 2421-R15 | 15 | |||
| 15.4-16.6 | 45 | 118 | mạ crôm cứng | 2421-R16 | 16 | |||
| 16.4-17.6 | 45 | 118 | mạ crôm cứng | 2421-R17 | 17 | |||
| 17,4-18,6 | 45 | 118 | mạ crôm cứng | 2421 -R18 | 18 | |||
| 18.4-19.6 | 45 | 118 | mạ crôm cứng | 2421 -R19 | 19 | |||
| 19.4-20.6 | 45 | 118 | mạ crôm cứng | 2421 -R20 | 20 | |||
