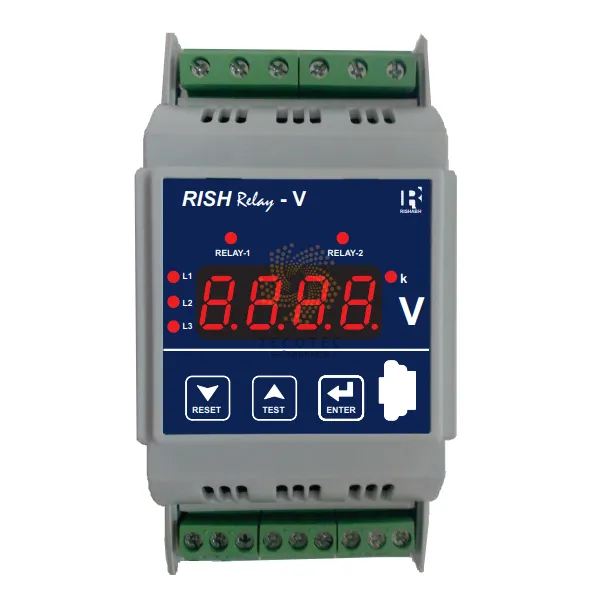

Rơ le bảo vệ điện áp Rishabh RISH Relay V

• Điện áp đầu vào:
• Điện áp đầu vào danh nghĩa (AC RMS): 600 VL-L (346.42 VL-N)
• Điện áp đầu vào liên tục tối đa: 127% biến thế thứ cấp
• Giá trị thứ cấp của hệ thống biến thế: 100 VL-L đến 600 VL-L có thể lập trình tại chỗ
• Giá trị chính của hệ thống biến thế: 100 VL-L đến 1200 kVL-L có thể lập trình tại chỗ
• Gánh nặng điện áp đầu vào: xấp xỉ <0.6VA
• Nguồn điện phụ:
• Nguồn điện phụ bên ngoài cao hơn: 60 V – 300 V AC/DC
• Giá trị danh nghĩa của nguồn điện phụ cao hơn: 230 V AC / DC 50/60 Hz cho nguồn điện phụ AC

HOẶC

• • Nguồn điện phụ bên ngoài thấp hơn: 20 V – 60 VDC / 20 V – 40 VAC
  • Giá trị danh nghĩa của nguồn điện phụ thấp hơn: 48 VDC / 24 VAC 50/60 Hz cho nguồn điện phụ AC
  • Tần số nguồn điện phụ: phạm vi 45 đến 66 Hz
  • Gánh nặng nguồn điện phụ: khoảng < 4VA

• Chịu được quá tải
• Điện áp: 2 x giá trị định mức trong 1 giây, lặp lại 10 lần trong 10 giây
• Phạm vi đo hoạt động
• Phạm vi điện áp: 20 ... 125% biến thế thứ cấp
• Tần số: 40 ... 70 Hz
• Điều kiện tham chiếu cho độ chính xác
• Điều kiện tham khảo: 23 °C +/- 2 °C
• Dạng sóng đầu vào: Hình sin (hệ số méo 0.005)
• Tần số đầu vào: 50 hoặc 60 Hz ± 2%
• Điện áp nguồn điện phụ: giá trị danh nghĩa ± 1%
• Tần số nguồn điện phụ: giá trị danh nghĩa ± 1%
• Độ chính xác:
• Điện áp: ± 0.5% giá trị danh nghĩa
• Tần số: ± 0.2 Hz
• Độ trễ khi bật nguồn, ngắt, đặt lại: ± 140 msec hoặc ± 5% độ trễ đã đặt, tùy theo giá trị nào lớn hơn (WIG)
• Ảnh hưởng của các thay đổi
• Hệ số nhiệt độ: 0.025% / °C cho điện áp
• Tiêu chuẩn áp dụng
• EMC: IEC 61326-1: 2012, Bảng 2
• Độ miễn cảm: IEC 61000-4-3. 10 V/m phút - mức thấp công nghiệp cấp 3
• An toàn: IEC 61010-1-2010, kết nối vĩnh viễn
• IP chống nước và bụi: IEC60529
• Mức độ ô nhiễm: 2
• Cấp đo lường: 300 V CAT III / 600 V CAT II
• Kiểm tra điện áp cao: 2.2 kV AC, 50 Hz trong 1 phút giữa tất cả các mạch điện.
• Môi trường
• Nhiệt độ hoạt động: -10 đến + 55 ° C
• Nhiệt độ bảo quản: -25 đến + 70 ° C
• Độ ẩm tương đối: 0 ... 90% không ngưng tụ
• Độ va chạm: 15 g trong 3 mặt phẳng
• Độ rung: 10 ... 55 Hz, biên độ 0,15mm
• Vỏ bọc: IP20 (chỉ mặt trước)
• Kết nối rơ le
• Các loại đầu ra: 1CO, 2CO, 1CO + 1CO
• Phân loại kết nối (Tải trọng Res): 5A / 250VAC / 30VDC
• Độ bền cơ học: 1x10 ^ 7 OPS
• Độ bền điện:
• NO- 3x10^4 OPS
• NC- 1x10^4 OPS cho rơ le 1CO / 1CO + 1CO
• 1x10^5 OPS cho rơ le 2CO
• Thuộc tính cơ học
• Trọng lượng: khoảng 300 g
