Panme đo trong điện tử Mitutoyo 468-977

Name: Panme đo trong điện tử Mitutoyo 468-977 | TECOSTORE.VN
Brand: Mitutoyo
SKU: 468-977
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: 468-977 Danh mục: Thước panme, Thiết bị đo cơ khí chính xác Thẻ: 468-977 Mitutoyo, Mitutoyo Thương hiệu: Mitutoyo

Mô tả

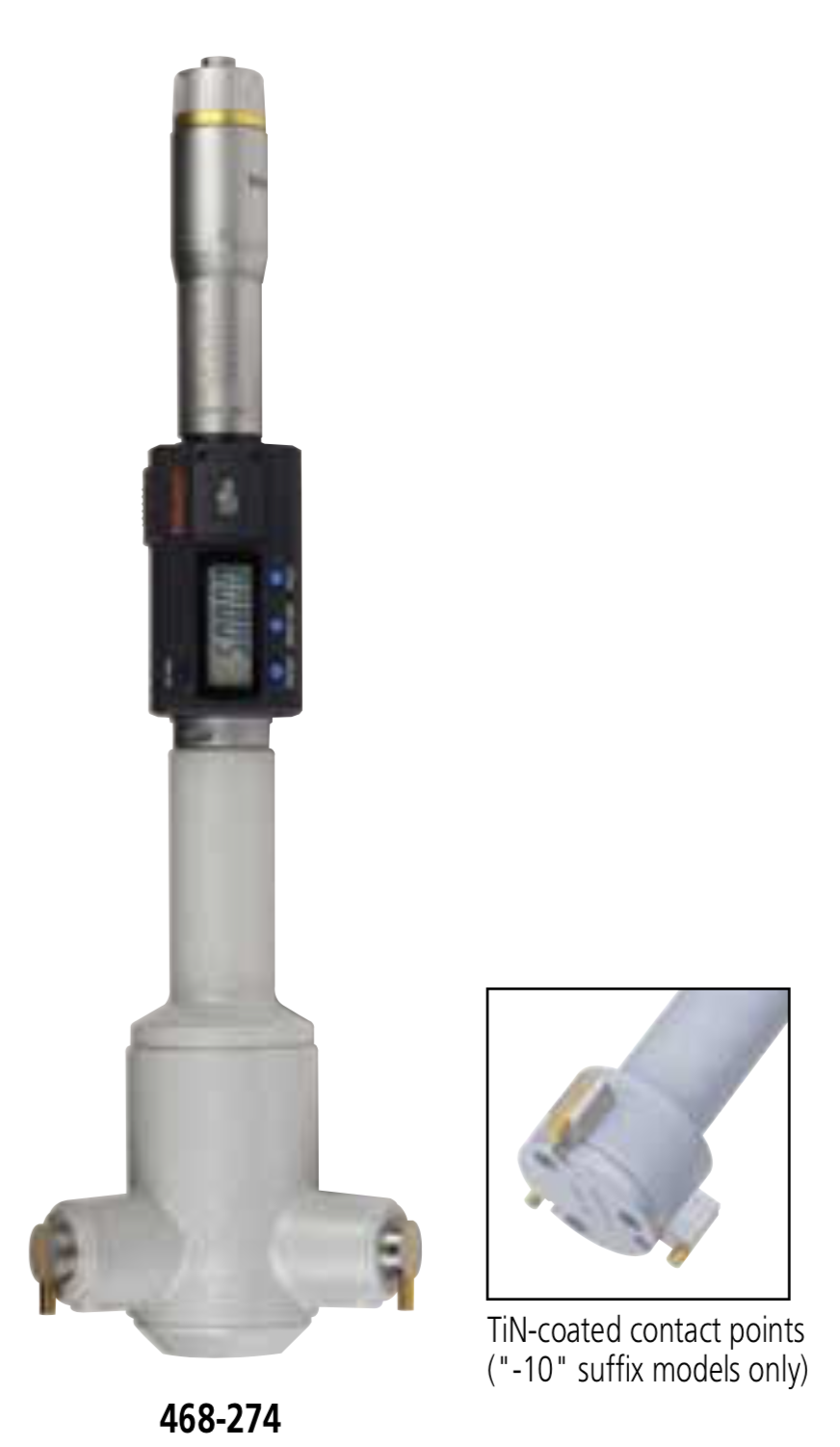

Panme đo trong điện tử Mitutoyo 468

SERIES 468 – Panme đo trong ba điểm

Tính năng

Các điểm tiếp xúc đo vỏ thiếc cung cấp độ bền và khả năng chống va đập tuyệt vời và cho phép thiết bị đo đến đáy lỗ mù (tối đa 100mm / 4inch mô hình).
Màn hình LCD lớn.
Các chức năng khả dụng: Cài đặt trước, Zero / ABS, Tự động bật / tắt nguồn, Giữ dữ liệu, Đầu ra dữ liệu, Báo lỗi, Báo động thay pin.
Với một điểm núm vặn cho lực liên tục.

Đo lỗ sâu bằng cách gắn một thanh mở rộng (tùy chọn).
Cài đặt vòng cho cài đặt điểm gốc là tùy chọn.
Được cung cấp trong hộp nhựa được trang bị lên đến 100mm / 4inch. Hơn 100mm / 4 inch cung cấp trong trường hợp bằng gỗ.

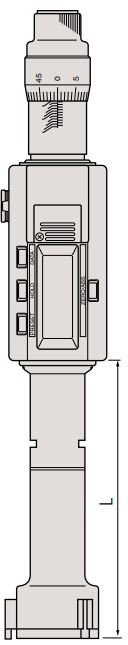

Kích thước

Dải đo	L	Khối lượng (g)
6 – 8 mm /.275 – .35 inch	59	400
8 – 10 mm /.35.425 inch	59	400
10 – 12 mm /.425.5 inch	59	400
12 – 16mm /.5 – .65 inch	84	430
16 – 20 mm /.65 – .8 inch	84	430
20 – 25 mm /.8 – 1 inch	93	500
25 – 30 mm / 1 – 1,2 inch	93	510
30 – 40mm / 1.2 – 1.6 inch	103,8	510
40 – 50mm / 1.6 – 2 inch	103,8	530
50 – 63mm / 2 – 2,5 inch	105,4	650
62 – 75mm / 2.5 – 3.0 inch	105,4	660
75 – 88mm / 3.0 – 3.5 inch	105,4	990
87 – 100mm / 3.5 – 4.0 inch	105,4	1000
100 – 125mm / 4 – 5 inch	151,4	970
125 – 150mm / 5 – 6 inch	151,4	1060
150 – 175mm / 6 – 7 inch	151,4	1150
175 – 200mm / 7 – 8 inch	151,4	1240
200 – 225mm / 8 – 9 inch	151,4	1330
225 – 250mm / 9 – 10 inch	151,4	1420
250 – 275mm / 10 – 11 inch	151,4	1510
275 – 300mm / 11 – 12 inch	151,4	1600

Đo lỗ mù

Các điểm tiếp xúc đo được giữ trong hàm cho phép đo đường kính của một lỗ mù đến đáy. (tối đa 100mm / 4 mô hình)

Phạm vi	a	b	c
6 – 12 mm /.275 – .5 inch	2	—	2,5
12 – 20 mm /.5 – .8 inch	0,3	5,6	3,5
20 – 30 mm /.8 – 1,2 inch	0,3	8.3	5,2
30 – 50mm / 1.2 – 2 inch	0,3	13	10
50 – 100mm / 2 – 4 inch	0,3	17	14
100 – 300mm / 4 – 12 inch	12.4	21	13.8

Thông số kỹ thuật

Hệ mét

Dải đo	Mã đặt hàng.	Độ chính xác	Độ phân giải
0 – 150 mm	500-776	± 0,02mm	0,01mm
0 – 150 mm	500-774 *	± 0,02mm	0,01mm
0 – 200mm	500-777	± 0,02mm	0,01mm
0 – 200mm	500-775 *	± 0,02mm	0,01mm

Hệ Inch / Mét

Dải đo	Mã đặt hàng.	Độ chính xác	Độ phân giải
0 – 6 inch/0 – 150mm	500 – 786	.001inch	.0005inch / 0,01mm
0 – 6 inch/0 – 150mm	500-784^*	.001inch	.0005inch / 0,01mm
0 – 8inch/ 0 – 200mm	500 – 787	.001inch	.0005inch / 0,01mm
0 – 8inch/ 0 – 200mm	500-785^*	±.001 inch	.0005inch / 0,01mm

Theo bộ

Mỗi bộ bao gồm các thiết bị đo hoàn chỉnh (đơn vị hiển thị và đầu đo cho từng kích thước).

Hệ mét

với các điểm tiếp xúc được phủ TiN

Dải đo	Mã đặt hàng.	Dải đo mỗi chiếc	Bao gồm dưỡng đo trụ	Ghi chú
6 – 12 mm	468-981	6-8, 8-10, 10-12 mm	ø8mm, ø10 mm	—
12 – 25 mm	468-982	12-16, 16-20, 20-25 mm	ø16mm, ø20 mm	—
25 –50	468-983	25-30, 30-40, 40-50 mm	ø30mm, ø40 mm	—
50 –75	468-984	50-63, 62-75 mm	ø62 mm	—
75 –100	468-985	75-88, 87-100 mm	ø87 mm	—

Inch / Mét

với các điểm tiếp xúc được phủ TiN

Dải đo	Mã đặt hàng.	Dải đo mỗi chiếc	Bao gồm dưỡng đo trụ	Ghi chú

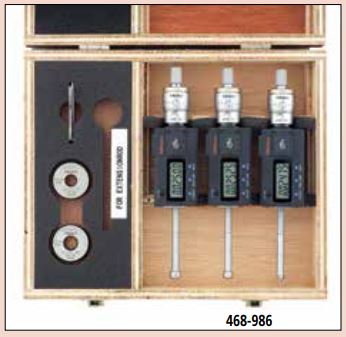

.275 – .5 inch / 6,925 – 12,7mm	468-986	.275 – .35 inch,.35.425 inch,.425.5 inch	.DIA 35 inch.,.DIA 425 inch.	—
.5 – 1 inch / 12,7 – 25,4mm	468-987	.5 – .65 inch65 – .8 inch, .8-1 inch	.DIA 65 inch.,.DIA 8 inch.	—
1 – 2 inch / 25,4 – 50,8mm	468-988	1-1,2 inch, 1,2-1,6 inch, 1,6-2 inch	DIA 1,2 inch, DIA 1,6 inch.	—
2 – 3 inch / 50,8 – 76,2mm	468-989	2-2,5 inch, 2,5-3 inch	DIA 2,5 inch.	—
3 – 4 inch / 76,2 – 101,6mm	468-990	3-3,5 inch, 3,5-4 inch	DIA 3,5 inch.	—

Bộ đầu đo hoán đổi

Mỗi bộ bao gồm một đơn vị hiển thị với các đầu đo có thể hoán đổi cho nhau với các kích cỡ được chỉ định.

Theo hệ mét

Dải đo	Mã đặt hàng.	Dải đo mỗi chiếc	Bao gồm dưỡng đo trụ	Ghi chú
6 – 12 mm	468-971	6-8, 8-10, 10-12mm	ø8mm, ø10mm	với thanh mở rộng
12 – 20 mm	468-972	12-16, 16-20mm	ø16mm	với thanh mở rộng
20 – 50mm	468-973	20-25, 25-30, 30-40, 40-50mm	ø25mm, ø40mm	với thanh mở rộng
50 – 100mm	468-974	50-63, 62-75, 75-88, 87-100mm	ø62mm, ø87mm	với thanh mở rộng
100 – 200mm	468-975	100-125, 125-150, 150-175, 175-200mm	ø125mm, ø175mm	với thanh mở rộng

Hệ Inch / Mét

Dải đo	Mã đặt hàng.	Dải đo mỗi chiếc	Bao gồm dưỡng đo trụ	Ghi chú
.275 – .5 inch / 6,925 – 12,7mm	468-976	.275 – .35 inch ,.35.425 inch,.425.5 inch	.DIA 35 inch.,.DIA 425 inch.	với thanh mở rộng
.5 – .8 inch / 12,7 – 20,32mm	468-977	.5 – .65 inch65 – .8 inch	.DIA 65 inch.	với thanh mở rộng

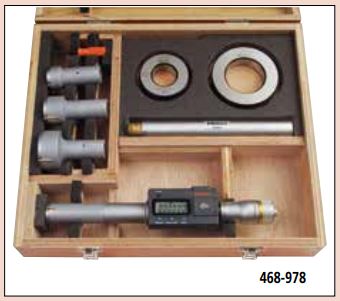

.8 – 2 inch / 20,32 – 50,8mm	468-978	.8-1 inch, 1-1,2 inch, 1,2-1,6 inch, 1,6-2 inch	DIA 1 inch, DIA 1.6 inch.	với thanh mở rộng
2 – 4 inch / 50,8 – 101,6mm	468-979	2-2,5 inch, 2,5-3 inch, 3-3,5 inch, 3,5-4 inch	DIA 2,5 inch, DIA 3,5 inch	với thanh mở rộng
4 – 8 inch / 101,6 – 203,2mm	468-980	4-5 inch, 5-6 inch, 6-7 inch, 7-8 inch	DIA 5 inch, DIA 7 inch.	với thanh mở rộng

Thông số kỹ thuật

Độ chính xác:

Tham khảo danh sách thông số kỹ thuật.
Độ phân giải:

0.001mm hoặc .00005″/0.001mm (over 4 – 5″ models: .0001″/0.001mm)
Đầu tiếp xúc,

Lớp phủ TiN
Đầu tiếp xúc,

phương pháp ba điểm
Hiển thị:

liquid crystal display
Pin:

SR44 (2 chiếc.), 938882
Tuổi thọ pin:

Tuổi thọ pin: xấp xỉ.1,2năm sử dụng bình thường

Chức năng

Zero / ABS, Bật / Tắt nguồn tự động, Giữ dữ liệu, Đầu ra dữ liệu, Cài đặt sẵn, chuyển đổi inch / mm (chỉ trên các mẫu inch / mét)
Cảnh báo

Báo động: Điện áp thấp, lỗi đếm thành phần giá trị

Phụ kiện tùy chọn

05CZA662

Cáp SPC (1m / 40)
05CZA663

Cáp SPC (2m / 80)
04AZB157

Tấm gắn cho chân đế
156-101-10

Dừng
95222

Thanh mở rộng 100mm / 3,94
Đối với phạm vi 6-12mm /.275 – .mô hình 5 inch
952621

Thanh mở rộng 150mm / 5.9
Đối với phạm vi 12-20mm /.5inch – .mô hình 8 inch
952622

Thanh mở rộng 150mm / 5.9
Đối với phạm vi 20-50mm /.8 inch- 2inch mô hình
952623

Thanh mở rộng 150mm / 5.9,
Đối với phạm vi 50-300mm / 2 – 12 mẫu
