Panme đo ngoài cơ khí Mitutoyo 105-434

Name: Panme đo ngoài cơ khí Mitutoyo 105-434 | TECOSTORE.VN
Brand: Mitutoyo
SKU: 105-434
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: 105-434 Danh mục: Thước panme, Thiết bị đo cơ khí chính xác Thẻ: 105-434 Mitutoyo, Mitutoyo Thương hiệu: Mitutoyo

Mô tả

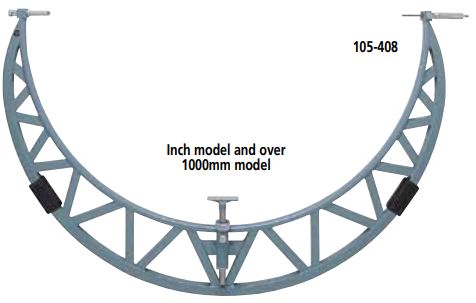

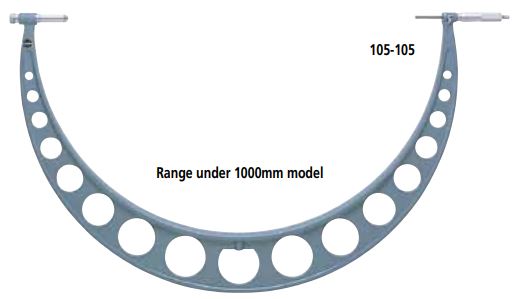

Panme đo ngoài cơ khí Mitutoyo 105

SERIES 105 – với phần mở rộng Anvil Collars

Tính năng

Dải đo rộng với vòng cổ đe mở rộng.
Bước mỏ đo 50mm.
Có núm vặn
Được cung cấp với thanh tiêu chuẩn cài đặt 0 cho mỗi dải đo.

Các ống vuông và tròn được kết hợp cho trọng lượng nhẹ và khung cứng (đối với các mã sản phẩm với dải đo trên 1000mm).
Nút chặn phôi (đối với các model dải đo trên 1000mm).
Được cung cấp trong hộp gỗ.

Thông số kỹ thuật

Hệ mét

Dải đo	Mã đặt hàng.	Mở rộng vòng cổ	Khối lượng (kg)
500 – 600mm	105-103	50mm	5,53
600 – 700mm	105-104	50mm	6,35
700 – 800mm	105-105	50mm	7,17
800 – 900mm	105-106	50mm	7,99
900 – 1000mm	105-107	50mm	8,81
1000 – 1100mm	105-408	50mm	6,37
1100 – 1200mm	105-409	50mm	7,08
1000 – 1200mm	105-418	50mm, 100mm	13,77
1200 – 1300mm	105-410	50mm	7,79
1300 – 1400mm	105-411	50mm	8,50
1200 – 1400mm	105-419	50mm, 100mm	15,77
1400 – 1500mm	105-412	50mm	9,21
1500 – 1600mm	105-413	50mm	10,17
1400 – 1600mm	105-420	50mm, 100mm	17,91
1600 – 1700mm	105-414	50mm	11,13
1700 – 1800mm	105-415	50mm	12,09
1600 – 1800mm	105-421	50mm, 100mm	20,80
1800 – 1900mm	105-416	50mm	13,05
1900 – 2000mm	105-417	50mm	14,01
1800 – 2000mm	105-422	50mm, 100mm	22,76

Hệ Inch

Dải đo	Mã đặt hàng.	Vòng cổ mở rộng	Khối lượng (kg)
40 – 44 inch	105-428	2 inch	10,0
44 – 48 inch	105-429	2 inch	10.9
48 – 52 inch	105-430	2 inch	11.4
52 – 56 inch	105-431	2 inch	11.9
56 – 60 inch	105-432	2 inch	12.6
60 – 64 inch	105-433	2 inch	13.2
64 – 68 inch	105-434	2 inch	14.1
68 – 72 inch	105-435	2 inch	14.9
72 – 76 inch	105-436	2 inch	15.8
76 – 80 inch	105-437	2 inch	16,7

Thông số kỹ thuật

Độ chính xác:

Độ chính xác: ± (6 + R / 75)µm, R = max. dải đo (mm)
Độ phân giải:

001 inch / 0,01mm
Độ phẳng: .

000052inch / 1,3µm
Độ song song:

[.00016inch+.00004 (L / 4) NGAY] L = max. dải đo (inch) (2 + R / 100) Pha, R = max. dải đo (mm)
Mặt đo:

Được bịt cacbua
