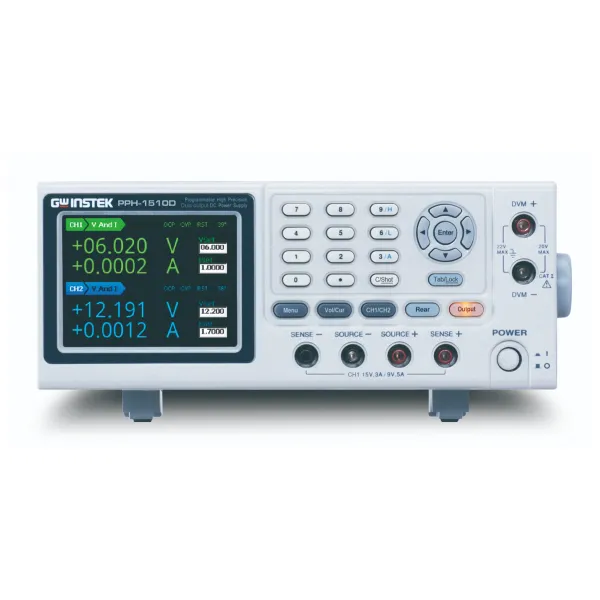

Nguồn DC lập trình GW Instek PPH-1510D

Kênh 1

Công suất: 45W; Điện áp: 0 ~ 15V or 0 ~ 9V
Dòng điện: 0 ~ 3A or 0 ~ 5A; Phía sau: 0 ~ 10A (dưới 0 ~ 4,5V)

Kênh 2

Công suất: 36W; Điện áp: 0 ~ 12V; Dòng điện: 0~ 3.0A
Điện áp đầu ra Rising Time: 0.20ms (10% ~ 90%)
Điện áp đầu ra Falling Time: 0.30ms (90% ~ 10%)

ĐỘ ỔN ĐỊNH

Điện áp: 0.01%+3.0mV; Dòng điện: NA
* ĐIỀU CHỈNH (CV)
Tải: 0.01%+2mV; Dòng: 0.5mV
* ĐIỀU CHỈNH (CC)
Tải: 0.01%+1mA; Dòng: 0.5mA
* LẶP & NHIỄU (20Hz ~ 20MHz)
CV p-p: ≦5A:8mVp-p(20Hz~ 20MHz); Trên 5A: 12mVp-p(20Hz~20MHz)
CV rms: 3mV(0~1MHz)
CC rms: NA

ĐỘ CHÍNH XÁC LẬP TRÌNH

Điện áp: 0.05%+10mV
Dòng điện (CH1: 5A,10A/CH2:1.5A,3A): 0.16%+5mA(5A/3A)
Dòng điện (500mA): CH1: 0.16%+0.5mA
Dòng điện (5mA): CH1: 0.16%+5uA

ĐỘ CHÍNH XÁC ĐỌC LẠI

Điện áp: 0.05%+3mV
Dòng điện:
     CH1: 5A,10A/CH2:1.5A,3A
     CH1: 0.2%+400uA (dải 5A ); CH2: 0.2%+400uA
Dòng điện (Dải đo 500mA): CH1: 0.2%+100uA (Dải đo 500mA); CH2: NA
Dòng điện (5mA): Ch1: 0.2%+1uA(Dải đo 5mA); CH2: 0.2%+1uA

THỜI GIAN HỒI ĐÁP

Thời gian hồi đáp chuyển đổi (Phản hồi đến 1000% tải):
Dưới 40uS (100mV, Sau) Dưới 50uS (100mV, Trước) Dưới 80uS (20mV)

ĐỘ PHÂN GIẢI LẬP TRÌNH

Điện áp: 2.5mV
Dòng điện:
     CH1: 1.25mA (dải đo 5A); CH2: 1.25mA
Dòng điện:
     CH1: 0.125mA (dải đo 500mA); CH2: NA
Dòng điện:
     1.25uA (dải đo 5mA)

ĐỘ PHÂN GIẢI ĐỌC LẠI

Điện áp: 1mV
Dòng điện:
     CH1: 0.1mA (Dải 5A); CH2: 0.1mA (Dải 3A)
Dòng điện:
     CH1: 0.01mA (Dải 500mA); CH2: NA
Dòng điện:
     Ch1: 0.1uA (Dải 5mA); CH2: 0.1uA (Dải 5mA)

CHỨC NĂNG BẢO VỆ OVP

Độ chính xác: CH1: 0.8V; CH2:50mV
Độ phân giải OVP: 10mV DVM
Độ chính xác đọc lại DC ( 23℃± 5℃):
   CH1: NA; CH2: 0.05%+3mV
Độ phân giải đọc lại: 1mV
Dải điện áp vào: 0 ~ 20VDC
Điện áp vào tối đa: -3V, +22V
Điện trở đầu vào và điện dung: 20MΩ
Điện trở đầu ra lập trình
   Dải đo: CH1: 0.001Ω to 1.000 Ω; CH2: NA
Độ chính xác lập trình: 0.5% + 10 mΩ
Độ phân giải: 1mΩ

ĐO XUNG DÒNG ĐIỆN: CẤP TRIGGER

5mA ~ 5A, 5mA/step
5mA ~ 3A, 5mA/step

THỜI GIAN CAO/THẤP/TRUNG BÌNH

33.3us to 833ms, 33.3us/step
– Trigger delay: 0 ~ 100ms,10us/steps
– Gía trị đọc trung bình : 1 ~ 100
– Thời gian tích hợp dài: 1S ~ 63S
– Thời gian đo tích hợp dài
  850ms(60Hz)/840ms(50Hz) ~ 60s,
  Thời gian tự động 16.7ms/bước(60Hz), 20ms/bước(50Hz)
– Chế độ Trigger tích hợp dài: Tăng, Giảm, Không

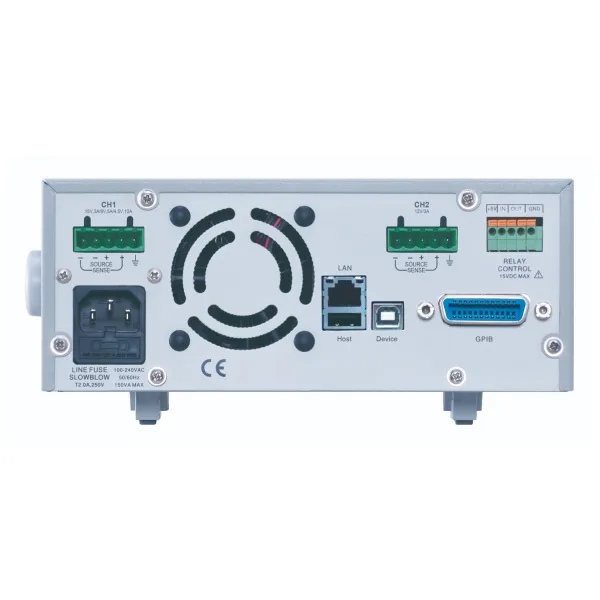

– Thiết bị đầu ra: CH1: Bảng điều khiển phía trước/phía sau, CH2: Bảng điều khiển phía sau
– Đầu vào DVM : CH1: NA; Ch2: Bảng điều khiển trước,
– Bộ nối Rơ le điều khiển : 150mA/15V ，5Voutput, 100mA
– Nhiệt độ hoạt động: 0 ~ 40°C
– Độ ẩm hoạt động: ≤ 80% Nhiệt độ bảo quản: -20˚C ~ 70˚C
– Độ ẩm bảo quản: Dưới 80%
– Giao diện PC Remote (tiêu chuẩn): GPIB/USB/LAN

CÔNG SUẤT SINK HIỆN TẠI

　 Mức dòng thoát CH1：0~4V: 3.5A 4~15V: 3.5A-(0.25A/V)*(Vset-4V)
  CH2: 0~ 5V: 3A 5~12V: 3A-(0.25A/V)*(Vset-5V)
