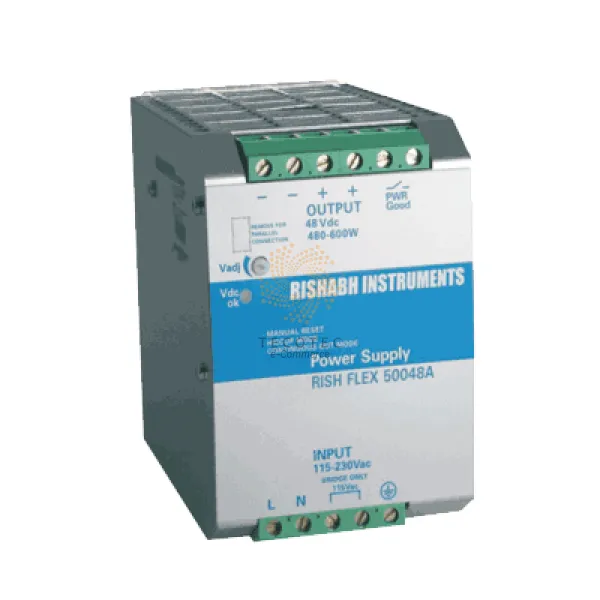

Nguồn AC-DC 1 pha Rishabh Rish Flex 50048A

Nguồn AC-DC 1 pha Rishabh Rish Flex 50048A - Ảnh 2

Nguồn AC-DC 1 pha Rishabh Rish Flex 50048A - Ảnh 3

Nguồn AC-DC 1 pha Rishabh Rish Flex 50048A

Name: Nguồn AC-DC 1 pha Rishabh Rish Flex 50048A | TECOSTORE.VN
Brand: Rishabh Instruments
SKU: Rish Flex 50048A
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: Rish Flex 50048A Danh mục: Nguồn AC/DC và tải, Thiết bị đo điện Thẻ: Rish Flex 50048A Rishabh Instruments, Rishabh Instruments Thương hiệu: Rishabh Instruments

Mô tả

Dữ liệu đầu vào:

Điện áp đầu vào danh nghĩa (2 x Vac): 115 – 230 Vac

Chọn thủ công đầu vào từ 115 đến 230

Dải điện áp đầu vào (Vac):

90 – 135 (115)
170 – 264 (230)

Dòng điện khởi động (Vn và In tải) I²t: ≤ 16 A ≤ 5 mili giây
Tần số: 47 – 63 Hz ± 6%
Dòng điện đầu vào (115 – 230 Vac): 8 – 4.2 A
Cầu chì bên trong: T 10 A
Cầu chì bên ngoài (khuyến nghị): 16 A (MCB đường cong B)

Dữ liệu đầu ra:

Điện áp đầu ra (Vn) cài đặt tại nhà máy ± 3%: 48 Vdc
Phạm vi điều chỉnh (Vadj): 41 – 55 Vdc
Khởi động với tải mạnh (tải điện dung): ≤ 50.000 μF
Độ trễ bật sau khi áp dụng điện áp chính: 1 giây (tối đa)
Dòng điện liên tục ở 48 V 40 °C (In): 12 A (vĩnh viễn)
Dòng điện liên tục ở 48 V 50 °C (In): 11 A (vĩnh viễn)
Dòng điện liên tục ở 48 V 60 °C (In): 10 A (vĩnh viễn)
Dòng điện khuếch đại công suất ở 48 Vdc lên đến 60 °C (In): In (60 °C) x 1.5 ≥ 3 phút
Quá tải tối đa dòng điện ≅ 4 Vdc (vĩnh viễn): Imax=In60°Cx(1.8-2.2)
Dòng điện ngắn mạch tối đa (Icc): trong 60 °C x 3

Tối đa 2 giây: Chế độ nấc
Vĩnh viễn: Chế độ liên tục

Thời gian chờ (tối thiểu Vac) 24 Vdc 5A: Typ. 20 mili giây
Gợn dư: ≤ 80 mVpp
Hiệu suất: ≥ 92%
Bảo vệ quá nhiệt: Có. Ngắt đầu ra và tự động khởi động lại.
Bảo vệ ngắn mạch:

1 ° Đặt lại thủ công
2 ° Chế độ nấc
3 ° Chế độ ra ngoài liên tục

Công suất tiêu thụ tải tối đa (W): 54
Bảo vệ quá tải: Có, chế độ liên tục
Bảo vệ điện áp đầu ra: Có (loại 72 Vdc)
Kết nối song song: Có
Công suất điện áp bảo vệ (EN60947.4.1):

Tối đa DC1: 30 Vdc 1 A; AC1: 60 Vac 1A: Tải điện trở
Tối thiểu 1mA ở 5 Vdc: Tải trọng cho phép tối thiểu

Môi trường hoạt động:

Nhiệt độ môi trường hoạt động: -25 °C – +70 °C (> 60° giảm 2.5% °C)
Nhiệt độ môi trường bảo quản: -40 °C – +85 °C
Độ ẩm ở 25 °C, không ngưng tụ: 95% tại 25 °C

Điện áp cách ly (Vào/Ra): 3000 Vac
Điện áp cách ly (Vào/PE): 1605 Vac
Điện áp cách ly (Ra/PE): 500 Vac
Cấp bảo vệ (EN/IEC 60529): IP 20
Độ tin cậy: MTBF IEC 61709: > 500.000 h
Mức độ ô nhiễm môi trường: 2
Loại vít kết nối khối thiết bị đầu cuối: 4 mm (30-10 AWG)
Lớp bảo vệ: I, với PE được kết nối
Kích thước: 85 x 120 x 140 mm (R-C-D)
Trọng lượng: xấp xỉ 0.75 kg
Tiêu chuẩn và chứng nhận: Các chứng nhận CE ở theo EMC 2004/108/EC và các chỉ thị điện áp thấp 2006/95/EC.
An toàn điện:

Tuân theo UL508.
Theo IEC / EN 60950 (VDE 0805) e EN 50178 (VDE 0160) để lắp ráp thiết bị. Thiết bị phải được lắp đặt theo tiêu chuẩn IEC / EN 60950. Tách đầu vào / đầu ra: SELV EN60950-1 6 Edition và PELV EN 60204-1. Cách điện kép hoặc tăng cường.

EMC miễn cảm: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN61000-6-2
EMC khí thải: EN61000-6-4, EN61000-3-2
Phù hợp tiêu chuẩn: EN 60204-1 an toàn của máy thiết bị điện

Nguồn AC-DC 1 pha Rishabh Rish Flex 50048A
