Mô tả

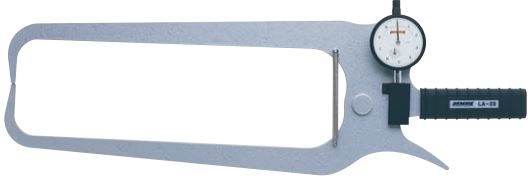

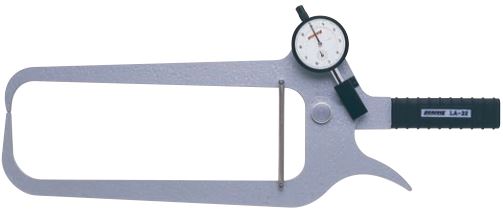

Ngàm đo kích thước loại đồng hồ Peacock LA
Dòng sản phẩm LA (Đo bên ngoài OD và đo độ dày)
Ngàm đo kích thước loại đồng hồ cho thấy sức mạnh tuyệt vời trong việc đo kích thước bên trong và bên ngoài, độ dày thành, chiều rộng rãnh và đường kính lỗ và bất kỳ hình dạng khác.
LA-1
- Độ phân giải:0.1mm
- Dải đo:0~80mm
- Chiều sâu ngàm kẹp:120mm
LA-2
- Độ phân giải:0.1mm
- Dải đo:0~80mm
- Chiều sâu ngàm kẹp:240mm

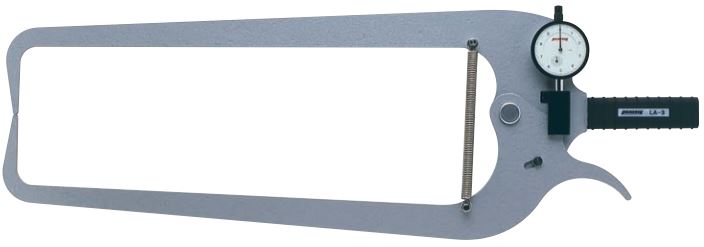

LA-3
- Độ phân giải:0.1mm
- Dải đo:0~80mm
- Chiều sâu ngàm kẹp:400mm
LA-4
- Độ phân giải:0.05mm
- Dải đo:0~50mm
- Chiều sâu ngàm kẹp:90mm
LA-5
- Độ phân giải:0.05mm
- Dải đo:0~50mm
- Chiều sâu ngàm kẹp:150mm
LA-6
- Độ phân giải:0.1mm
- Dải đo:0 ~ 10mm
- Chiều sâu ngàm kẹp:60mm
LA-8
- Độ phân giải:0.1mm
- Dải đo:0~80mm
- Chiều sâu ngàm kẹp:130mm

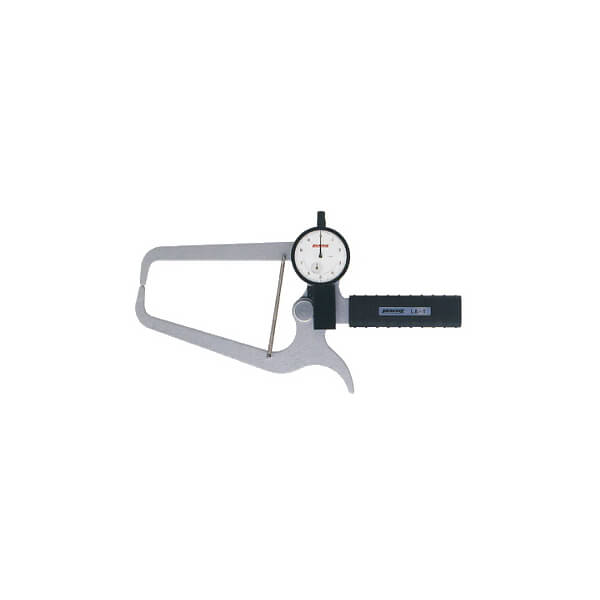

LA-7
- Độ phân giải:0.01mm
- Dải đo:0~60mm
- Chiều sâu ngàm kẹp:85mm
- Ngàm điều chỉnh
- LA-7 có thể đo giá trị tuyệt đối trong phạm vi đo là 10 mm
- Cho phép đo so sánh trong phạm vi hơn 10 mm
Ví dụ
— đo ngoài —

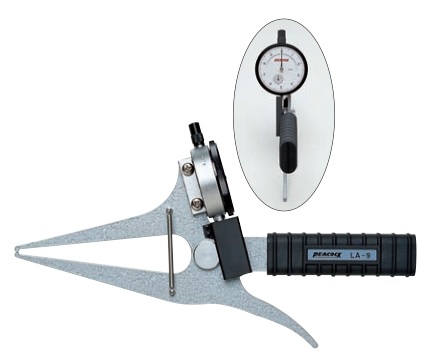

LA-9
- Độ phân giải:0.1mm
- Dải đo:0~30mm
- Chiều sâu ngàm kẹp:100mm

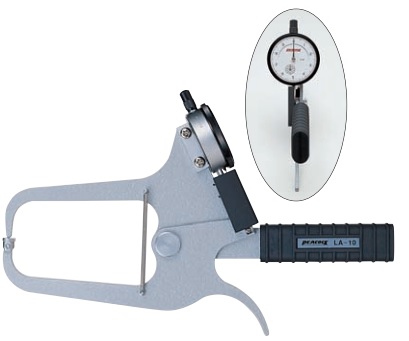

LA-10
- Độ phân giải:0.01mm
- Dải đo:0 ~ 20mm
- Chiều sâu ngàm kẹp:100mm
- Ngàm dưới dạng chóp φ10mm Đầu tiếp xúc đá phẳng
Lưu ý: Chiều sâu ngàm kẹp được thay đổi theo dải đo.
Liên hệ để biết thông tin chi tiết hơn.
Ví dụ LA-13
| Dải đo | Chiều sâu ngàm kẹp |
|---|---|
| 0~ 50mm | 235mm |
| 0~ 60mm | 125mm |
| 0~ 80mm | 102mm |
| 0~100mm | 91mm |
| 0~130mm | 86mm |
Thông số kỹ thuật
| Mã sản phẩm | Độ phân giải (mm) | Dải đo (mm) | Sai số hiển thị (mm) | Chiều sâu ngàm kẹp (mm) | Kích thước (mm) | |||
|---|---|---|---|---|---|---|---|---|
| H1 | H2 | H3 | H4 | |||||
| LA-1 | 0.1 | 0~80 | ±0.2 | 120 | 25 | 40 | 25 | 40 |
| LA-2 | 0.1 | 0~80 | ±0.2 | 240 | 48 | 57 | 48 | 57 |
| LA-3 | 0.1 | 0~80 | ±0.2 | 400 | 60 | 60 | 58 | 79 |
| LA-4 | 0.05 | 0~50 | ±0.15 | 90 | 30 | 40 | 30 | 40 |
| LA-5 | 0.05 | 0~50 | ±0.15 | 150 | 38 | 57 | 15 | 21 |
| LA-5S | 0.05 | 0~10 | ±0.15 | 120 | 1.5 | 10 | 34 | 34 |
| LA-6 | 0.01 | 0~10 | ±0.03 | 60 | 2.5 | 18 | 2.5 | 18 |
| LA-7 | 0.01 | 0~60 | ±0.03 | 85 | 20 | 20 | 15 | 15 |
| LA-8 | 0.1 | 0~80 | ±0.2 | 130 | – | – | – | – |
| LA-9 | 0.1 | 0~30 | ±0.2 | 100 | 2 | 12 | 2 | 12 |
| LA-10 | 0.01 | 0~20 | ±0.03 | 100 | 28 | 28 | 28 | 28 |
LA-11
- Độ phân giải:0.1mm
- Dải đo:0~50mm
- Chiều sâu ngàm kẹp:125mm

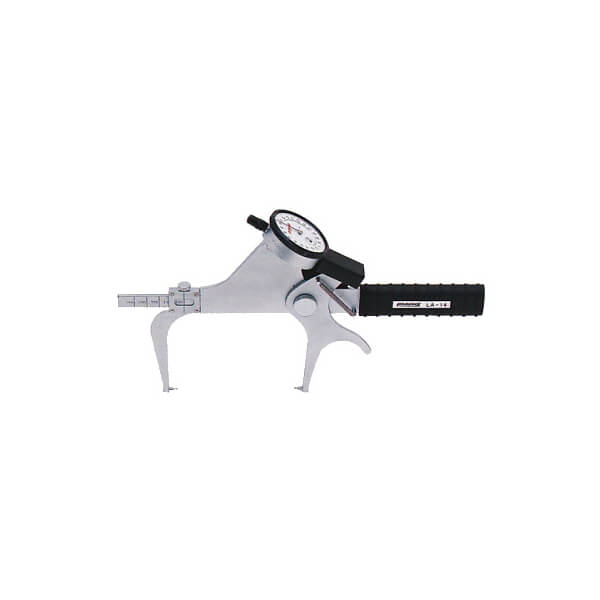

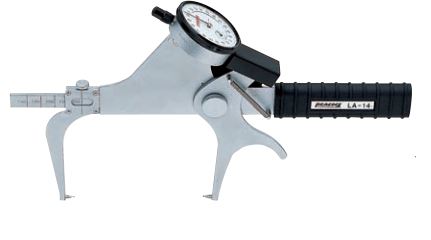

LA-14
- Độ phân giải:0.01mm
- Dải đo:100~150mm
- Chiều sâu ngàm kẹp:70mm
- LA-14dùng để đo so sánh.
LA-21
- Độ phân giải:0.1mm
- Dải đo:0~80mm
- Chiều sâu ngàm kẹp:220mm
LA-13
- Độ phân giải:0.1mm
- Dải đo:0~130mm
- Chiều sâu ngàm kẹp:235mm
LA-20
- Độ phân giải:0.1mm
- Dải đo:0~80mm
- Chiều sâu ngàm kẹp:125mm
LA-22
- Độ phân giải:0.1mm
- Dải đo:0~80mm
- Chiều sâu ngàm kẹp:250mm

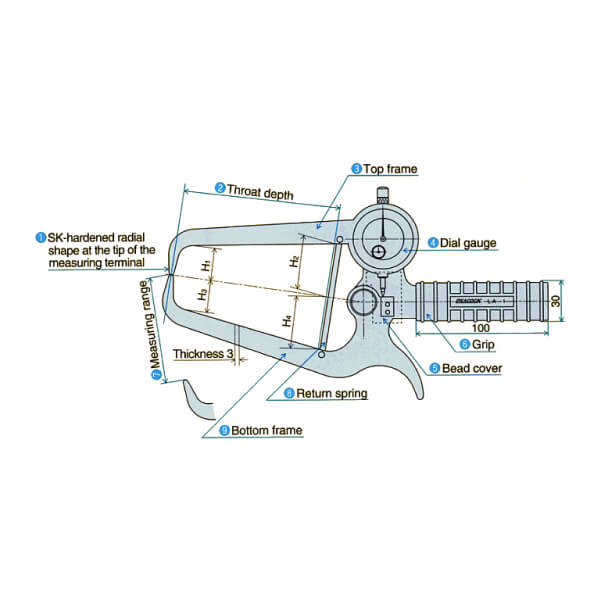

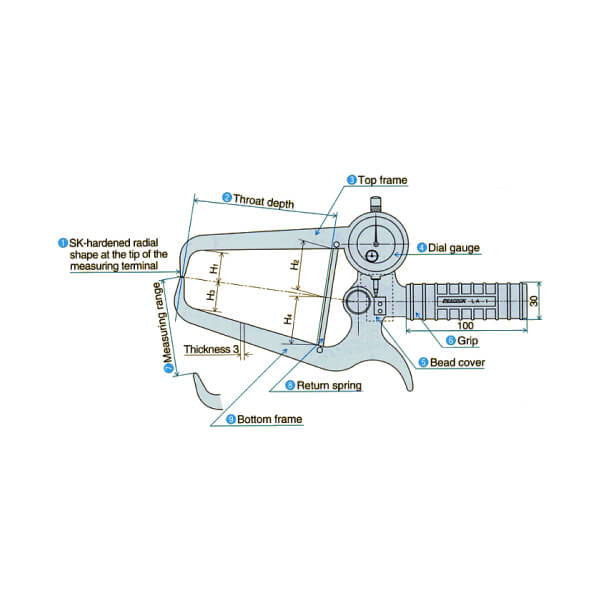

Tên của từng bộ phận
LA-23
- Độ phân giải:0.1mm
- Dải đo:0~80mm
- Chiều sâu ngàm kẹp:300mm
Ví dụ
LA-24
- Độ phân giải:0.1mm
- Dải đo:0~100mm
- Chiều sâu ngàm kẹp:600mm
- Ngàm mở tối đa 500mm
LA-31
- Độ phân giải:0.01mm
- Dải đo:0 ~ 20mm
- Chiều sâu ngàm kẹp:125mm
Lưu ý: Chiều sâu ngàm kẹp được thay đổi theo dải đo.
Liên hệ để biết thông tin chi tiết hơn.
Ví dụ LA-13
| Dải đo | Chiều sâu ngàm kẹp |
|---|---|
| 0~ 50mm | 235mm |
| 0~ 60mm | 125mm |
| 0~ 80mm | 102mm |
| 0~100mm | 91mm |
| 0~130mm | 86mm |
Thông số kỹ thuật
| Mã sản phẩm | Độ phân giải (mm) | Dải đo (mm) | Sai số hiển thị (mm) | Chiều sâu ngàm kẹp (mm) | Kích thước (mm) | |||
|---|---|---|---|---|---|---|---|---|
| H1 | H2 | H3 | H4 | |||||
| LA-11 | 0.1 | 0~50 | ±0.2 | 125 | 2 | 5.5 | 2 | 5.5 |
| LA-13 | 0.1 | 0~130 | ±0.3 | 235 | 134 | 134 | 15 | 37 |
| LA-14 | 0.01 | 100~150 | ±0.03 | 70 | – | – | – | – |
| LA-20 | 0.1 | 0~80 | ±0.2 | 125 | 17 | 11 | 17 | 11 |
| LA-21 | 0.1 | 0~80 | ±0.2 | 220 | 66 | 69 | 12 | 10 |
| LA-22 | 0.1 | 0~80 | ±0.2 | 250 | 28 | 23 | 62 | 62 |
| LA-23 | 0.1 | 0~80 | ±0.2 | 300 | 45 | 50 | 48 | 43 |
| LA-24 | 0.1 | 0~100 | ±0.4 | 600 | 300 | 300 | 100 | 100 |
| LA-31 | 0.01 | 0~20 | ±0.03 | 125 | 60 | 63 | – | – |
