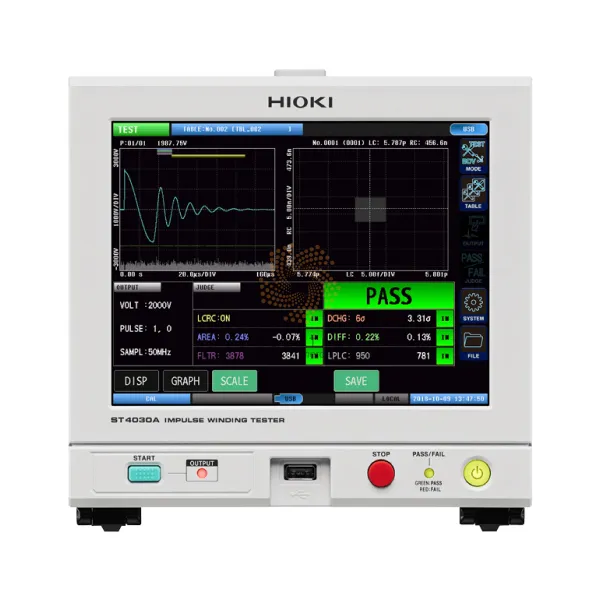

- Thông số đo:
- Định lượng (giá trị LC, giá trị RC) của dạng sóng đáp ứng thu được khi đặt điện áp xung, đánh giá đạt/không đạt
- Đánh giá dạng sóng sử dụng giá trị AREA, Flutter, Laplacian, v.v
- Được trang bị chức năng kiểm tra điện áp đánh thủng điện môi
- Điện áp áp dụng: 100 V đến 4200 V (Độ phân giải cài đặt: 10 V bước). Năng lượng sử dụng tối đa: xấp xỉ 88 mJ
- Dải điện cảm có thể kiểm tra: 10 μH đến 100 mH
- Mẫu thử: 200 M/100 M/50 M/20 M/10 MHz. Độ phân giải: 12 bit. Số lượng dữ liệu: 1001 đến 800 điểm (bước 1000 điểm)
- Độ chính xác phát hiện điện áp: [Độ chính xác DC] ± 5% cài đặt, [Dải AC] 100 kHz: ± 1 dB
- Phương pháp xác định: Đánh giá giá trị LC, RC, đánh giá dạng sóng, đánh giá phóng điện (khi kết hợp ST9000)
- Số lượng bảng điều kiện kiểm tra: 255 (cài đặt điều kiện kiểm tra, cài đặt điều kiện phán đoán, dạng sóng chính)
- Thời gian kiểm tra: Khoảng 60 ms (3000 V, 1 xung, giá trị tham chiếu tại OFF)
- Hiển thị: Màn hình tinh thể lỏng TFT màu SVGA 8.4 inch (800 × 600 điểm), bảng điều khiển cảm ứng
- Kết nối:
- Tiêu chuẩn: EXT.I/O, USB host (bộ nhớ), thiết bị USB (kết nối), LAN
- Tùy chọn: RS-232C (Z3001), GP-IB (Z3000)
- Nguồn cấp: 100 V đến 240 V AC, 50/60 Hz, tối đa 80 VA
- Kích thước: 215 mm (8.46 in) R × 200 mm (7.87 in) C × 348 mm (13.7 in) S
- Khối lượng: 6.7 kg (236.3 oz)
- Phụ kiện: Dây nguồn × 1, sách hướng dẫn × 1, đĩa ứng dụng × 1, ghi chú sử dụng × 1
