- Phương pháp đo: Đo điện áp rơi trên các điểm điện trở được mô phỏng trên cơ thể; tính toán và hiển thị các giá trị dòng điện; đo rms thực, đơn vị đo nổi so với mặt đất của thiết bị.
- Chế độ đo: Đo dòng rò, đo điện áp, đo dòng điện dây dẫn an toàn
- Tuân thủ tiêu chuẩn (NW: Điện trở mô phỏng cơ thể):
- [NW-A] Đạo luật an toàn vật liệu và thiết bị điện
- [NW-B1] Thiết bị điện y tế: IEC 60601-1: 1988+ A1: 1993+ A2: 1995, JIS T 0601-1: 1999
- [NW-B2] Thiết bị điện y tế: IEC 60601-1: 2005+ A1: 2012, JIS T 0601-1: 2012 và bổ sung 1: 2014, IEC 62353
- [NW-C]
- Đo dòng điện cảm ứng và dòng điện dây dẫn bảo vệ: IEC 60990: 2016
- Thiết bị điện để đo, điều khiển và sử dụng trong phòng thí nghiệm: IEC 61010-1: 2010+ A1: 2016
- Thiết bị công nghệ thông tin: IEC60950-1: 2005+ A1: 2009+ A2: 2013
- Thiết bị âm thanh, video và thiết bị điện tử analog: IEC 60065: 2014
- Hệ thống bảo vệ nhân sự cho EV: UL 2231-1: 2012 (Đã sửa đổi 2016 ), UL-2231-2: 2012 (Sửa đổi 2016)
- [NW-D] Đối với UL: UL 1492: 1996 (Sửa đổi 2013)
- [NW-G] Thiết bị điện để đo, điều khiển và sử dụng trong phòng thí nghiệm; mạch đo dòng điện trong điều kiện ẩm ướt: IEC 61010-1: 2010+ A1: 2016
- Đo dòng điện rò rỉ: Dòng rò nối đất, 3 loại dòng điện tiếp xúc, 7 loại dòng rò bệnh nhân, dòng điện đo bệnh nhân, 4 loại dòng rò tổng bệnh nhân, đo dòng điện tự do, 3 loại dòng rò bao quanh
- Đo dòng điện: DC, AC (rms thực, 0.1 Hz đến 1 MHz), AC + DC (rms thực, 0.1 Hz đến 1 MHz), đỉnh AC (15 Hz đến 1 MHz)
- Dải đo:
- Chế độ DC/AC/AC + DC: 50.00 mA/5.000 mA/500.0 μA/50.00 μA
- Chế độ đỉnh AC: 75.0 mA/10.00 mA/1.000 mA/500.0 μA
- Độ chính xác của phép đo (đo dòng điện):
- Đo DC: ± 2.0% rdg. ± 6 dgt. (điển hình)
- Đo AC/AC + DC: ± 2.0% rdg. ± 6 dgt. (15 Hz đến 100 kHz, điển hình.)
- Đo đỉnh AC: ± 2.0% rdg. ± 6 dgt. (15 Hz đến 10 kHz, điển hình)
- Kết nối: EXT. I/O, đầu ra rơle thiết bị y tế, USB 1.1 (kết nối), RS-232C
- Chức năng: Ứng dụng điện áp 110%, kiểm tra tự động, lưu trữ dữ liệu cho 100 thiết bị mục tiêu, đồng hồ, sao lưu dữ liệu, đầu ra in (tùy chọn), v.v
- Nguồn cấp: 100/120/220/240 V AC (chỉ định tại thời điểm đặt hàng), 50/60 Hz, công suất định mức 30 VA
- Đầu vào cung cấp điện cho thiết bị: 100 đến 250 V AC, 50/60 Hz, đầu vào dòng điện định mức từ khối thiết bị đầu cuối: 20 A
- Đầu ra cung cấp điện cho thiết bị: Đầu ra từ khối thiết bị đầu cuối: 20 A, đầu ra: 15 A
- Kích thước: 320 mm (12.60 in) R × 110 mm (4.33 in) C × 253 mm (9.96 in) S
- Khối lượng: 4.5 kg (158.7 oz)

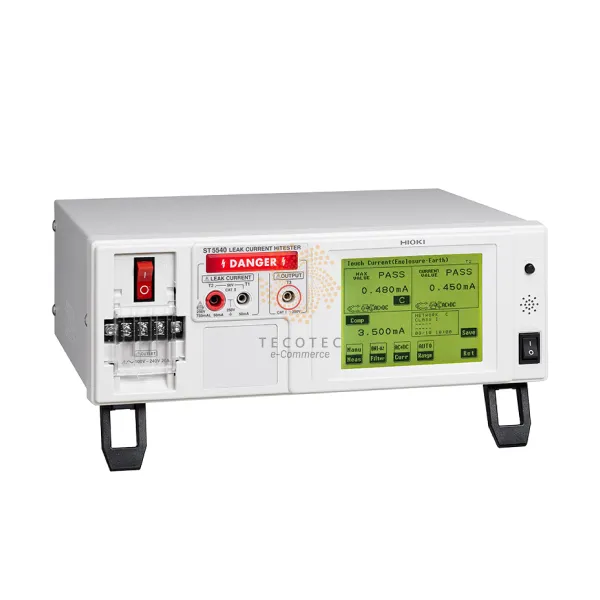

- Phụ kiện: Dây dẫn thử nghiệm L2200 (cho ST5540, Đỏ × 2, Đen × 1) × 1 bộ, đầu dò vỏ bọc 9195 × 1, dây nguồn × 3, cầu chì dự phòng × 1, sách hướng dẫn × 1, CD-ROM × 1
