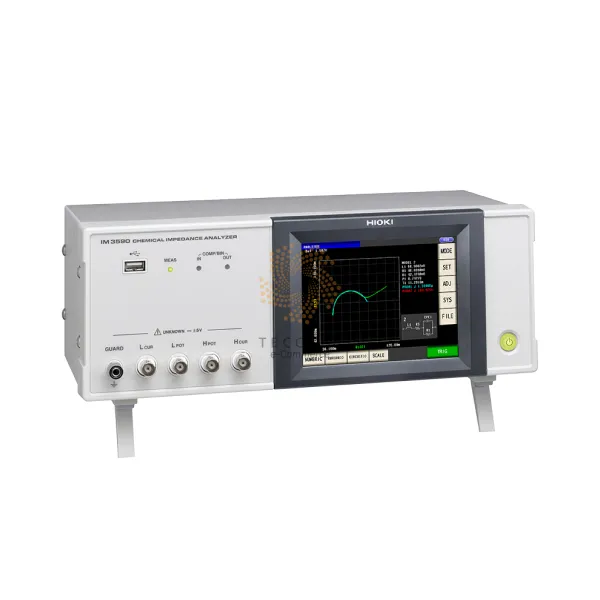

Máy kiểm tra điện trở pin Hioki IM3590

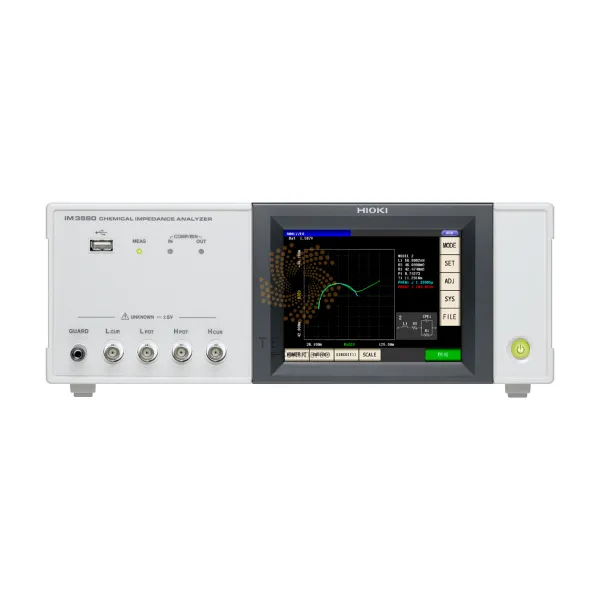

Máy kiểm tra điện trở pin Hioki IM3590 - Ảnh 2

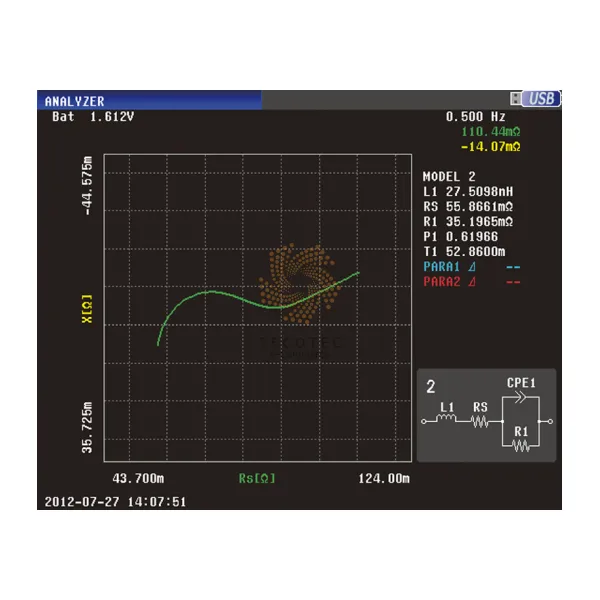

Máy kiểm tra điện trở pin Hioki IM3590 - Ảnh 3

Máy kiểm tra điện trở pin Hioki IM3590 - Ảnh 4

Máy kiểm tra điện trở pin Hioki IM3590

Liên hệ

SKU: IM3590 Danh mục: Máy kiểm tra pin - Battery tester, Thiết bị đo điện Thẻ: Hioki, IM3590 Hioki Thương hiệu: Hioki

Thông số kỹ thuật
Tài liệu kỹ thuật

Chế độ đo: Chế độ LCR, chế độ đo liên tục (chế độ LCR/chế độ phân tích), chế độ phân tích (quét tần số đo và mức đo, đặc tính nhiệt độ, phân tích mạch analog)
Các thông số đo: Z, Y, θ, Rs (ESR), Rp, Rdc (điện trở DC), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, T, σ (độ dẫn điện), ε (Hằng số điện môi)
Dải đo: 100 mΩ đến 100 MΩ, 10 dải (Tất cả các thông số được xác định theo Z)
Dải hiển thị:

Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε:± (0.00000 [đơn vị] đến 9.99999G [đơn vị], chỉ hiển thị giá trị tuyệt đối cho Z và Y
θ : ± (0.000° đến 180.000°), D: ± (0.00000 đến 9.99999)
Q: ± (0.00 đến 99999.9), Δ%: ± (0.0000% đến 999.999%)
T: -10.0°C đến 99.9°C
σ, ε: ± (0.00000f [đơn vị] đến 999.999G [đơn vị]

Độ chính xác cơ bản: Z: ± 0.05% rdg. θ: ± 0.03°
Tần số đo: 1 mHz đến 200 kHz (độ phân giải cài đặt 5 chữ số, độ phân giải tối thiểu 1 mHz)
Mức tín hiệu đo:

Chế độ bình thường:

Chế độ V/chế độ CV: 5 mV đến 5 Vrms, bước 1 mVrms
Chế độ CC: 10 μA đến 50 mArms, bước 10 μArms

Chế độ chính xác cao trở kháng thấp:

Chế độ V/Chế độ CV: 5 mV đến 2.5 Vrms, bước 1 mVrms
Chế độ CC: 10 μA đến 100 mArms, bước 10 μArms

Trở kháng đầu ra:

Chế độ bình thường: 100 Ω
Chế độ chính xác cao trở kháng thấp: 25 Ω

Hiển thị: TFT màu 5.7 inch, màn hình có thể được đặt thành bật/tắt
Thời gian đo: 2 ms (1 kHz, nhanh, hiển thị tắt, giá trị đại diện)
Chức năng: Đo độ lệch DC, bù nhiệt độ điện trở DC (hiển thị nhiệt độ tham chiếu đã chuyển đổi), đo nhiệt độ, cảm ứng pin (hệ thống xu hướng DC tự động), so sánh, đo BIN (phân loại), tải/lưu bảng điều khiển, chức năng ghi nhớ
Kết nối:

EXT I/O (Trình xử lý), kết nối USB (tốc độ cao), bộ nhớ USB
Tùy chọn: Chọn 1 từ RS-232C, GP-IB hoặc LAN

Nguồn cấp: 100 đến 240 V AC, 50/60 Hz, tối đa 50 VA
Kích thước: 330 mm (12.99 in) R × 119 mm (4.69 in) C × 168 mm (6.61 in) S
Khối lượng: 3.1 kg (109.3 oz)
Phụ kiện:

Dây nguồn × 1
Hướng dẫn sử dụng × 1
CD-R (hướng dẫn sử dụng kết nối và phần mềm mẫu [Điều khiển kết nối, tính toán độ chính xác và chức năng chụp ảnh màn hình]) × 1
