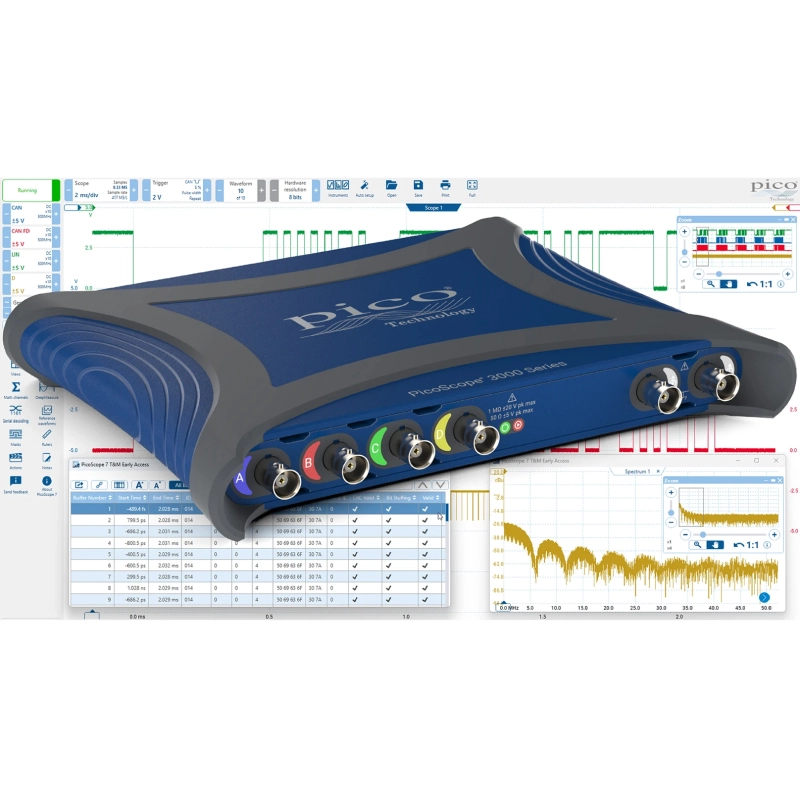

Máy hiện sóng số dạng USB Pico PicoScope 3418E 500 MHz 5 GS/s

Máy hiện sóng số dạng USB Pico PicoScope 3418E 500 MHz 5 GS/s - Ảnh 2

Máy hiện sóng số dạng USB Pico PicoScope 3418E 500 MHz 5 GS/s - Ảnh 3

Máy hiện sóng số dạng USB Pico PicoScope 3418E 500 MHz 5 GS/s - Ảnh 4

Máy hiện sóng số dạng USB Pico PicoScope 3418E 500 MHz 5 GS/s - Ảnh 5

Máy hiện sóng số dạng USB Pico PicoScope 3418E 500 MHz 5 GS/s - Ảnh 6

Máy hiện sóng số dạng USB Pico PicoScope 3418E 500 MHz 5 GS/s - Ảnh 7

Máy hiện sóng số dạng USB Pico PicoScope 3418E 500 MHz 5 GS/s - Ảnh 8

Máy hiện sóng số dạng USB Pico PicoScope 3418E 500 MHz 5 GS/s

Name: Máy hiện sóng số dạng USB Pico PicoScope 3418E 500 MHz 5 GS/s | TECOSTORE.VN
Brand: Pico Technology
SKU: PicoScope-3418E
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: PicoScope-3418E Danh mục: Máy hiện sóng - Oscilloscope, Thiết bị đo tần số, vô tuyến điện tử Thẻ: Pico Technology, PicoScope-3418E Pico Technology Thương hiệu: Pico Technology

Mô tả
Thông số kỹ thuật

Máy hiện sóng PicoScope 3418E là một thiết bị nhỏ gọn trong khi vẫn đáp ứng các yêu cầu về thông số kỹ thuật và hiệu suất cao trong môi trường lab, cũng như trong trường hợp phải cơ động.
Máy có 4 kênh tương tự, cung cấp độ phân giải trục dọc 8 hoặc 10 bit, tốc độ lấy mẫu tối đa 5 GS/s cho phép quan sát và phân tích mỗi tín hiệu
PicoScope 3418E kết hợp với phần mềm PicoLog 6 là lựa chọn lý tưởng cho các kỹ sư thiết kế làm việc với các hệ thống nhúng hiệu suất cao, xử lý tín hiệu, điện tử công suất, cơ điện tử, thiết kết ô tô và cho phép các nhà nghiên cứu, nhà khoa học làm việc trên các thí nghiệm hiệu suất cao đa kênh trong phòng thí nghiệm vật lý gia tốc hạt và các phương tiện tương tự

Số kênh tương tự: 4 kênh
Băng thông (-3 dB): 500 MHz tại trở kháng đầu vào 50 Ω
Độ phân giải trục dọc: 8 hoặc 10 bit FlexRes
Kết nối đầu vào: Tương thích với đầu dò BNC(f)
Độ nhạy đầu vào:
- Đầu vào 50 Ω: 1 mV/div đến 1 V/div
- Đầu vào 1 MΩ: 1 mV/div đến 4 V/div
Dải đầu vào (toàn thang đo):
- Dải 50 Ω: ±5 mV^[1], ±10 mV^[2], ±20 mV^[3], ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V
- Dải 1 MΩ: ±5 mV^[1], ±10 mV^[2], ±20 mV^[3], ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V
Tốc độ lấy mẫu tối đa: 5 GS/s
Dải thời gian cơ sở: 1 ns/div đến 5000 s/div
Tốc độ cập nhật dạng sóng: Lên đến 2 000 000 dạng sóng mỗi giây
Tích hợp bộ tạo dạng sóng tùy ý
Tích hợp tính năng phân tích phổ với dải tần lên đến 500 MHz
Hỗ trợ tính năng phân tích phổ
Các hàm tính toán: −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, delay, trung bình, tần số, đạo hàm, tích phân, min, max, đỉnh, duty, thông cao, thông thấp, dải thông, dải dừng, coupler, top, base, amplitude, positive overshoot, negative overshoot, phase, delay, moving, deskew, true power, apparent power, reactive power, power factor
Các phép đo tự động: AC RMS, amplitude, apparent power, base, chu kỳ, trung bình DC, chu kỳ hoạt động, số sườn, fall time, falling edge count, falling rate, frequency, high pulse width, low pulse width, maximum, minimum, negative duty cycle, negative overshoot, peak to peak, phase, positive overshoot, power factor, reactive power, rise time, rising edge count, rising rate, top, true power, true RMS
Kết nối PC: USB 3.0 SuperSpeed (tương thích USB 2.0)
Loại đầu nối PC: USB loại C
