Mô tả

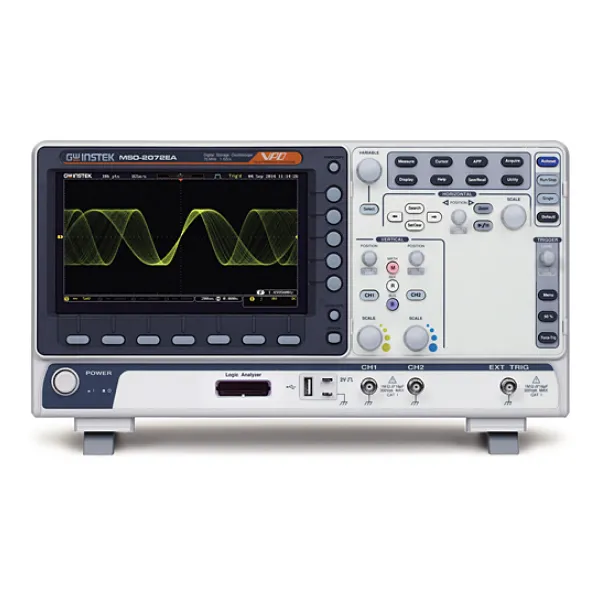

Máy hiện sóng GW Instek MSO-2102EA
Thông số kỹ thuật
Thông số kỹ thuật| Dải tần | 100Mhz |
| Số kênh | 2 |
| Tốc độ lấy mẫu | 1Gsa/s |
| Bộ nhớ | 10M/ch |
| Đầu vào | AC, DC, GND |
| Độ phân dải | 8 bit, 1mV ~ 10V/div |
| Độ chính xác | 3% |
| Trở kháng vào | 1MΩ//16pF |
| Đầu vào tối đa | 300Vrms, CAT I |
| Tính năng phân tích logic | |
|---|---|
| Dải tần | 100MHz |
| Tốc độ lấy mẫu | 1GSa/s |
| Độ dài sóng | 10M |
| Số kênh | 16 (D15-D0) |
| Trở kháng vào | 101MΩ |
| Điện áp vào tối đa | 40V |
| Tính năng phát xung | |
|---|---|
| Dải tần | 25MHz |
| Tốc độ lấy mẫu | 200MSa/s |
| Số kênh | 2 |
| Độ phân dải | 14bits |
| Các dạng sóng | Sine, Square, Pulse, Ramp, DC, Noise |
| Đầu ra | 20 mVpp – 5 Vpp, HighZ;10 mVpp – 2.5 Vpp, 50 Ω |
| Độ phân dải | 1mV |
| Độ chính xác | 2% |
| Màn hình | 8 inch, TFT LCD WVGA |
| Giao diện | USB, LAN |
| Nguồn điện | AC 100V-240V, 48~63 Hz |
| Kích thước | 384mm x 208mm x 127.3mm |
| Khối lượng | 2.8 kg |
| Phụ kiện bao gồm | HDSD, CD, Dây nguồn, Dây đo |
