Mô tả

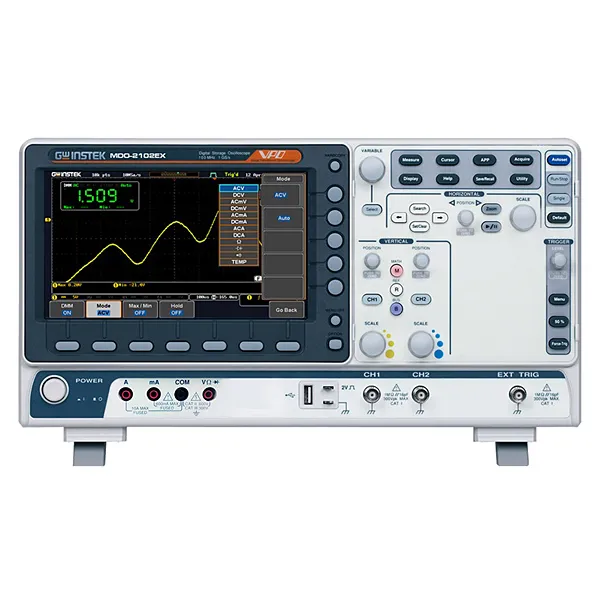

Máy hiện sóng GW Instek MDO-2102EX
Thông số kỹ thuật
Thông số kỹ thuật| Dải tần | 100Mhz |
| Số kênh | 2 |
| Tốc độ lấy mẫu | 1Gsa/s |
| Bộ nhớ | 10M/ch |
| Thời gian tăng | 1.75ns |
| Đầu vào | AC, DC, GND |
| Độ phân dải | 8 bit, 1mV ~ 10V/div |
| Độ chính xác | 3% |
| Trở kháng vào | 1MΩ//16pF |
| Đầu vào tối đa | 300Vrms, CAT I |
| Chế độ Trigger, X-Y | |
|---|---|
| Chế độ đo | Pk-Pk, Tối đa, Tối thiểu, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, %Flicker , Flicker Idx,FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase |
| Tính năng phát xung | |
|---|---|
| Dải tần | 25MHz |
| Tốc độ lấy mẫu | 200MSa/s |
| Số kênh | 2 |
| Độ phân dải | 1mV |
| Dạng sóng | Sine, Square, Pulse, Ramp, DC, Noise, Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac |
| Đầu ra | 20 mVpp – 5 Vpp, HighZ;10 mVpp – 2.5 Vpp, 50 Ω |
| Độ phân dải | 1mV |
| Độ chính xác | 2% |
| Tính năng phân tích phổ | |
|---|---|
| Dải tần | DC~500MHz |
| Tốc độ lấy mẫu | 1kHz~500Mhz |
| Độ phân dải | 1Hz~500kHz |
| Mức tham chiếu | -50 dBm đến + 40dBm trong các bước 5dBm |
| Tính năng đồng hồ vạn năng:5,000 counts CAT II 600Vrms, CAT III 300Vrms | |
|---|---|
| DCV | 50mV, 500mV, 5V, 50V, 500V, 1000V |
| Độ chính xác DVC | ±(0.1% reading + 5 digits) |
| Trở kháng đầu vào | 10MΩ |
| DCA | 50mA, 500mA, 10A |
| Độ chính xác | ±(0.5% reading + 0.05mA) |
| ACV | 50mV, 500mV, 5V, 50V, 700V |
| Độ chính xác ACV | ±(1.5% reading + 15 digits) |
| Điện trở | 500Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ |
| Độ chính xác | (0.3% reading + 3 digits) |
| Phát nguồn: Kênh 1 và 2 | |
|---|---|
| Đầu ra | 1.0V~5.0V/1A |
| Độ phân dải | 0.1V |
| Độ chính xác | 3% |
| Kích thước | 384mm x 208mm x 127.3mm |
| Khối lượng | 3 kg |
| Phụ kiện bao gồm | HDSD, Que đo, CD, Dây nguồn |
